Андреа Палладио - Четыре книги об архитектуре

На первой – план и некоторые украшения.

Н – база → постамента, который поддерживает всю постройку

I – стул → постамента, который поддерживает всю постройку

К – карниз → постамента, который поддерживает всю постройку

L – база колонны над постаментом.

F – украшение дверей.

G – установленная консоль этой двери.

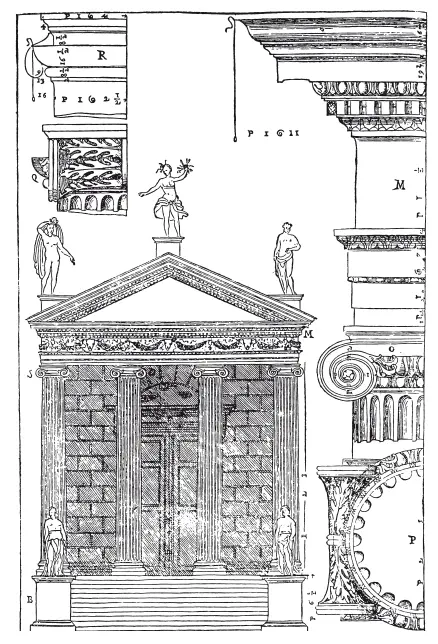

На второй таблице, фасад храма.

М – архитрав, фриз и карниз.

О – вид спереди → капители.

Р – план → капители.

Q – бок. → капители.

R – тело без волюты → капители.

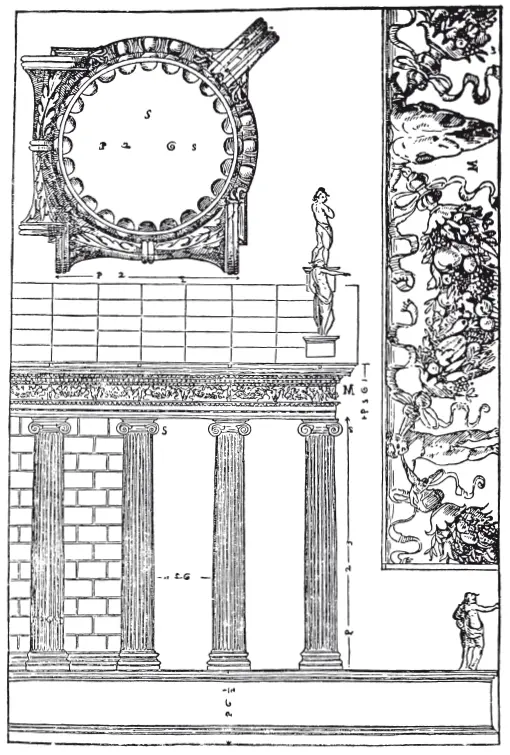

На третьей – боковое изображение храма.

М – часть фриза, который, высеченный подобным образом, обходит весь храм.

S – план угловых капителей, на которых ясно видно, как они делались.

CЛЕДУЯ вдоль берега Тибра, недалеко от вышеописанного храма, мы видим другой храм, круглой формы, который в настоящее время называется Сан Стефано. Говорят, что он был воздвигнут Нумой Помпилием и посвящен богине Весте; он пожелал придать ему круглую форму, по сходству со стихией земли, которая несет на себе род человеческий и о которой говорили, что Веста – ее божество. Этот храм – коринфского ордера.

Междустолпия имеют полтора диаметра. Высота колонн с базами и капителями равна одиннадцати головам (под головой разумеют, как я говорил в другом месте, диаметр колонны у ее основания). Базы – без цоколя или стула, но ступень, на которой они стоят, заменяет его; это было сделано архитектором для того, чтобы можно было входить под портик без затруднения, так как по типу это храм с частыми колоннами. Диаметр целлы, включая толщину стен, равен высоте колонн. На капители высечены оливковые листья. Карниза не видно, но на рисунке он мною добавлен. Под потолком портика – великолепные кессоны. На двери и на окнах прекрасные простые украшения. Под портиком и внутри храма тянется карнизик, который поддерживает окна и обходит все здание кругом, производя впечатление постамента, на который опирается стена, несущая свод. Эта стена с наружной стороны, то есть под портиками, разбита на квадры, начиная от этого карниза до перекрытия; с внутренней же стороны стена эта гладкая, и на ней имеется карниз, подобный тому, который находится под портиками и который поддерживает свод.

Мною сделаны три таблицы с этого храма.

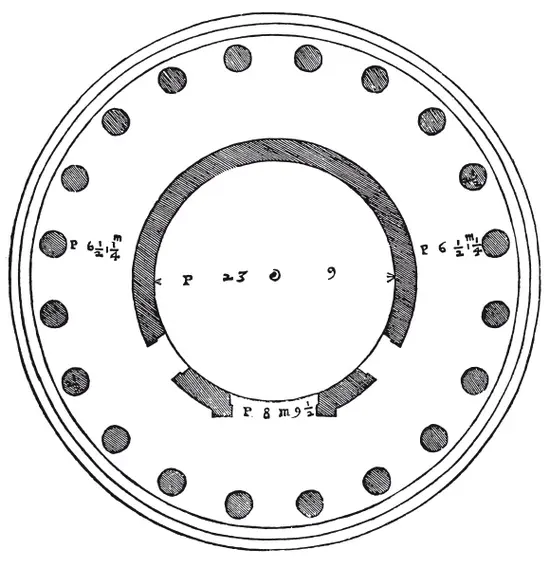

На первой – предыдущей, нарисован план.

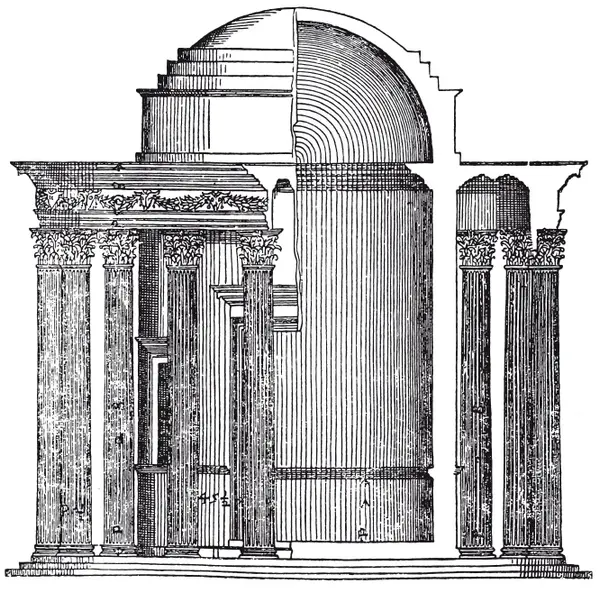

На второй – фасад и разрез.

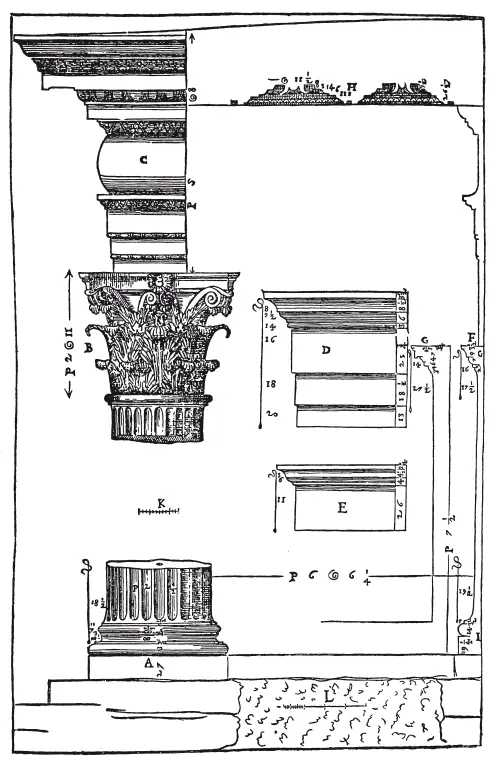

На третьей – отдельные части.

A – база колонны.

B – капитель,

C – архитрав, фриз и карниз.

D – украшения двери.

E – украшения окон.

F – карнизик, обходящий целлу снаружи и от которого начинаются квадры.

G – карнизик внутри, на котором находятся подоконники окон.

H – потолок портика.

НА ПЛОЩАДИ, называемой в просторечье деи Прети, которая находится по пути между Ротондой и колонной Антонина, видны развалины нижеследующего храма, который, согласно мнению некоторых, был воздвигнут императором Антонином и посвящен богу Марсу. Его вид – «окрыленный кругом». Его тип с частыми колоннами. Междустолпия имеют полтора диаметра. Глубина окружающего портика настолько больше одного междустолпия, насколько анты выступают из стены. Колонны – коринфского ордера. База – аттическая, с валиком под чимбией колонны. Чимбия, или листель, очень тонкая и получается, таким образом, очень изящной; она делается такой тонкой в тех случаях, когда соединена с валиком, находящимся над большим жгутом базы, называемым также валом, ибо в таком случае нет опасности, что она сломается. На капители высечены оливковые листья, и она прекрасно задумана. На архитраве вместо каблучка – полуионики, над которыми – выкружка, а на выкружке – многочисленная красивая резьба, но иная, чем на храме Мира и чем на том храме, который, как мы сказали, стоит на Квиринальском холме и посвящен Юпитеру. Фриз выступает вперед на одну восьмую своей высоты и посредине выпуклый. В карнизе модильоны четырехугольные, а над ними выносная плита, но на ней нет зубчиков, что, как говорит Витрувий, нужно делать всюду, где вводятся модильоны; правило это, однако, соблюдалось, как видно, лишь в немногих античных постройках. С боков храма над карнизом имеется карнизик, отвес которого совпадает с отвесом модильонов и который предназначался для постановки статуй, чтобы они были видны целиком и чтобы их ноги и ступни не заслонялись выступом карниза. Во внутренней части портика имеется архитрав той же высоты, что и наружный, но с той разницей, что в нем три пояса. Обломы, отделяющие один пояс от другого, имеют вид маленьких каблучков с высеченными на них листочками и арочками, а на меньшем поясе также высечены листочки; кроме того, этот пояс имеет вместо каблучка продолговатые четки над гуськом, обработанным в виде очень нежных листочков. Этот архитрав поддерживает своды портиков. Архитрав, фриз и карниз равны одной из пяти с половиной частей (2/11) высоты колонны, и хотя они меньше одной пятой, все же получаются чудесными и полными грации. Наружные стены сделаны из пеперина, а внутри храма – другие стены, кирпичные, как более способные нести свод, который был разбит на очень красивые кессоны из стука. Эти стены были облицованы мрамором и кругом были украшены нишами и колоннами. Одна сторона этого храма сохранилась почти невредимой; все же я постарался представить его целиком на основании того, что я смог извлечь из развалин, а также пользуясь наставлениями Витрувия. Потому я сделал с него пять таблиц.
