С обеих сторон расположено по комнате длиною в квадрат и две трети и высотою согласно первому правилу для высоты сводов. При каждой из них – маленькая комната и лестница, ведущая на мезонины. За передней я предполагал сделать две комнаты длиной в полтора квадрата и рядом – две маленькие комнаты тех же пропорций с лестницами на мезонины, а дальше – зал длиной в квадрат и две трети, с такими же колоннами, как в передней. Рядом должна была находиться лоджия с овальными лестницами по бокам, а еще дальше – двор, с одной стороны которого помещалась бы кухня. Комнаты второго этажа имели бы высоту в двадцать футов, а третьего – в восемнадцать.

Высота же того и другого зала достигала бы кровли, и эти залы должны были иметь на уровне пола верхних комнат балконы, где могли бы помещаться знатные особы во время празднеств, пиров и подобных увеселений.

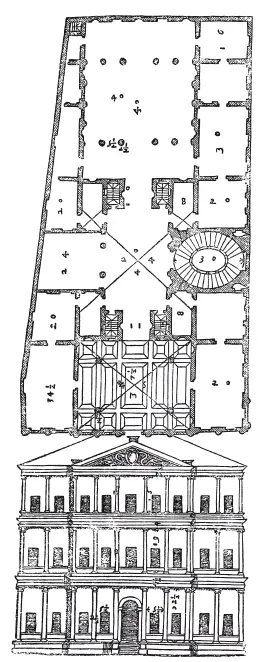

Я сделал нижеследующую композицию для одного участка в Венеции. Главный фасад имеет три ордера колонн: первый – ионический, второй – коринфский и третий – сложный. Передняя несколько выступает вперед и имеет четыре колонны, равные и подобные колоннам фасада. Комнаты по бокам ее перекрыты сводами, высота которых выведена согласно первому правилу для высоты сводов. Кроме того, имеются другие комнаты, средние и маленькие, а также лестницы на мезонины. Против передней – проход, ведущий в другой, меньший зал, который с одной стороны имеет дворик, откуда он получает свет, с другой – большую главную лестницу, овальную, пустую посредине и окруженную колоннами, которые поддерживают ступеньки. Еще дальше – другой проход ведет в лоджию с такими же ионическими колоннами, как и в передней. По сторонам лоджии – такие же апартаменты, как и около передней; однако левый апартамент несколько меньше, соответственно форме участка. Дальше – двор, окруженный колоннами, которые образуют коридор, куда выходят задние комнаты, где могли бы жить женщины и где можно было бы поместить кухни. Верхняя часть постройки подобна нижней, с той только разницей, что зал над передней не имеет колонн, высотой своей достигает кровли и имеет на уровне комнат третьего этажа коридор или балкон, который мог бы также служить и для верхних окон, так как зал этот мог бы быть двухсветным. Перекрытие меньшего зала помещалось бы на уровне сводов комнат второго этажа; высота этих сводов равнялась бы двадцати трем футам, а комнаты третьего этажа имели бы плоские потолки на высоте восемнадцати футов. Все двери и окна располагались бы друг против друга и друг над другом, и каждая стена имела бы свою долю нагрузки. Погреба, прачечные и другие хозяйственные помещения располагались бы под землей.

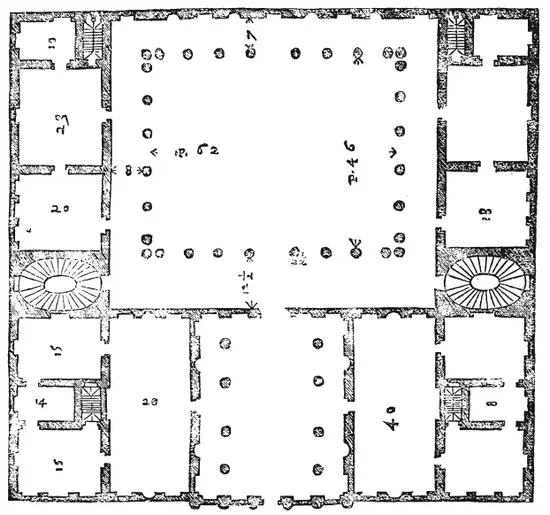

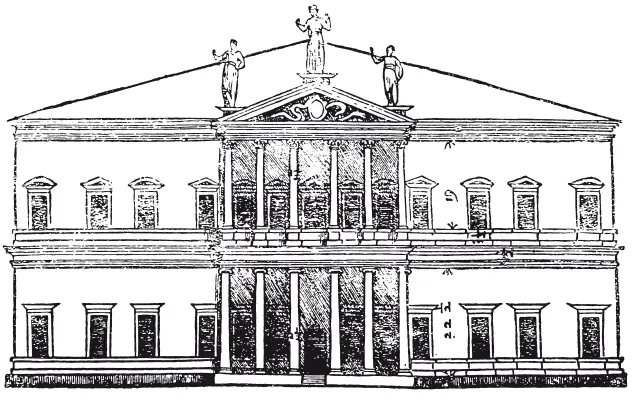

Некогда по просьбе братьев Франческо и Лодовико графов Триссино я сделал следующую композицию для одного из участков в Виченце. Согласно этой композиции дом имел бы квадратную переднюю, разделенную на три части колоннами коринфского ордера для придания своду должной прочности и пропорциональности. По бокам передней предполагались два апартамента по семи комнат в каждом, считая три мезонина, куда вели бы лестницы, расположенные около маленьких комнат. Высота больших комнат равнялась бы двадцати семи футам, в средних и малых – восемнадцати. Дальше вглубь помещался бы двор, окруженный лоджией ионического ордера. На фасаде первого этажа колонны должны были быть ионическими и такими же, как во дворе, колонны же второго этажа – коринфскими. Зал был бы совершенно свободным и имел бы тот же размер, что и передняя, а в высоту доходил бы до кровли, к тому же он имел бы коридор на уровне антресолей. Большие комнаты были бы перекрыты плоскими потолками, средние и меньшие – сводами. Вокруг двора располагались бы комнаты для женщин, кухня и другие помещения, а под землей – погреба, дровяные склады и другие удобства.

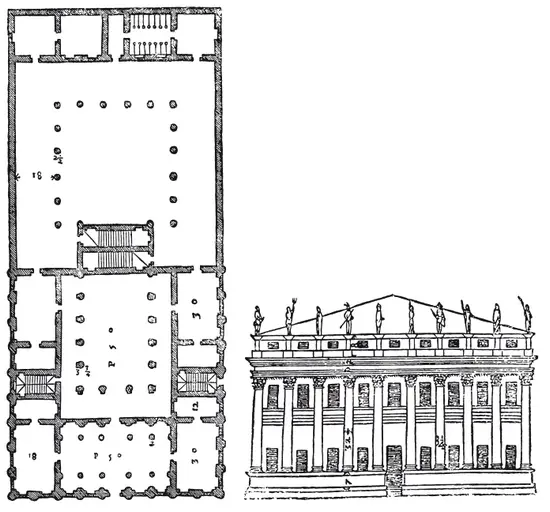

Изображенная здесь композиция была сделана мною графу Джакомо Ангарано для его участка в том же городе. Колонны фасада – сложного ордера. Комнаты около передней имеют в длину квадрат и две трети; тут же – маленькая комната, а над ней мезонин. Далее следует двор, окруженный портиками; колонны имеют тридцать шесть футов в высоту; позади них – пилястры, которые у Витрувия называются парастатами и которые поддерживают пол второй лоджии. Над ней – еще лоджия, открытая, на уровне верхнего потолка дома и окруженная балконами. Еще дальше расположен другой двор, точно так же окруженный портиками; первый ордер колонн – дорический, второй – ионический; в этом дворе расположены лестницы. Против лестниц – конюшни, и тут же можно было бы устроить кухни и помещения для слуг. Что же касается верхней части, то зал был бы без колонн, и потолок его подходил бы под кровлю. Комнаты имели бы высоту, равную их ширине, и в верхней части помещались бы маленькие комнаты с мезонинами, как и в нижней. Над колоннами фасада можно было бы сделать балкон, который в различных случаях оказался бы весьма удобным.
