Александр Константинов - Методы тестирования радиооборудования сети LTE. Подробный анализ

Примечания к таблице 2.3: ETC1 и/или ETC3 должны применяться для каждой поддерживаемой рабочей полосы частот в соответствии с таблицами 2.1 и 2.2; ETC5 применяется только при поддержке режима работы с использованием функции объединения несущих и выполнении различных операций между рабочими полосами частот; ETC2 применима только при поддержке режима работы с использованием функции объединения несущих и выполнении различных операций со смежными участками спектра частот; ETC5 может применяться только для различных участков радиочастотного диапазона, из которых состоит полоса частот заданной ширины; тестовая конфигурация, предусматривающая режим работы с одной несущей (SC), применяется к каждому антенному коннектору при операциях как с несколькими, так и с одной рабочей полосой частот (в последнем случае прочие антенные коннекторы должны быть отключены); ETC5 применима для тестирования приемника только в режиме работы с несколькими полосами частот.

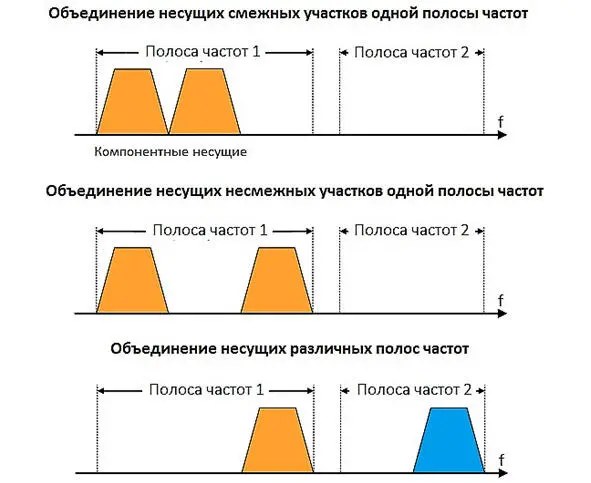

На рисунке 2.1 представлены возможные варианты использования функции объединения несущих.

Рисунок 2.1. Допустимые варианты использования функции объединения несущих

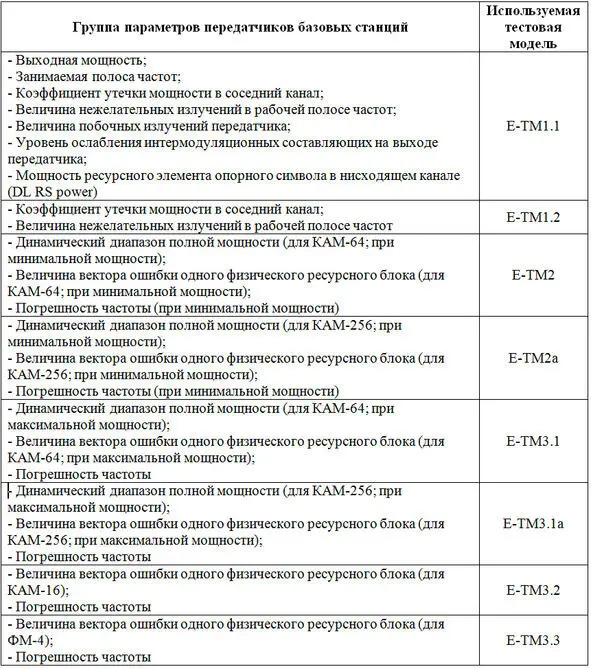

В пп. 6.1 спецификации ETSI TS 136.141 определены численные значения параметров физических каналов базовых станций (работающих как в режиме FDD, так и в режиме TDD соответственно), которые должны быть заданы перед началом тестирования при любой тестовой конфигурации. Данные параметры описываются тестовыми моделями (E-TM, E-UTRA Test Models). Каждая тестовая модель предназначена для тестирования определенной группы параметров передатчиков базовых станций. Установка мощности физических каналов относительно уровня мощности опорного символа должна производиться при максимальной погрешности +/– 0.5 дБ. В таблице 2.4 представлено соответствие групп параметров базовых станций тестовым моделям. Все E-TM должны соответствовать следующим обязательным условиям: тестовая модель определена для одного антенного порта, 1 кодового слова, 1 уровня, не предусматривает использование прекодирования, если не определено иное; кадр состоит из 10 подкадров (10 мс); используется нормальный циклический префикс; виртуальные ресурсные блоки локализованного типа, для канала PDSCH нет скачков в пределах подкадра; специальные опорные сигналы для абонентских станций не используются.

Таблица 2.4. Тестовые модели

Тестовые модели E-TM1.1 и E-TM1.2 отличаются значениями временных идентификаторов радиосети в зависимости от атрибутов физических ресурсных блоков. Зависимость приведена в таблице 6.1.2.8—1 пп. 6.1.2.8 спецификации ETSI TS 136.141.

В пп. 4.5 спецификации ETSI TS 136.141 соответственно определены особенности измерений значений параметров радиооборудования с учетом различных конфигураций передатчиков и приемников базовых станций, различных конфигураций питания, наличия дополнительных устройств и использования антенных решеток для формирования направленных лучей (beamforming). Если в описании теста конкретного параметра передатчика не указано иное, снимать показания измерений следует с ближнего тестового порта, который должен быть расположен на антенном коннекторе базовой станции. Под ближним тестовым портом понимается выход радиочастотного блока, соединенный коаксиальным кабелем со входом антенной панели. При использовании любых дополнительных устройств, например, внешнего усилителя мощности, внешних фильтров, либо их комбинаций, следует снимать показания измерений с дальнего тестового порта, расположенного на антенном коннекторе. Под дальним тестовым портом понимается выход ближайшего к антенной панели внешнего радиочастотного устройства, который соединяется коаксиальным кабелем со входом антенной панели. Часто производители размещают несколько антенных коннекторов на радиочастотном блоке. В этом случае требуется снимать показания всех измерений на каждом из коннекторов, если производитель не заявил, что все коннекторы являются эквивалентными по параметрам. Если такое заявление присутствует, то допускается производить все замеры при использовании только одного коннектора. Если в описании теста конкретного параметра приемника не указано иное, снимать показания измерений следует с ближнего тестового порта, который должен быть расположен на антенном коннекторе базовой станции. Под ближним тестовым портом понимается вход радиочастотного блока, соединенный коаксиальным кабелем с выходом антенной панели. При использовании любых дополнительных устройств, например, внешнего малошумящего усилителя, внешних фильтров, либо их комбинаций, следует снимать показания измерений с дальнего тестового порта, расположенного на антенном коннекторе. Под дальним тестовым портом понимается вход ближайшего к антенной панели внешнего радиочастотного устройства, который соединяется коаксиальным кабелем с выходом антенной панели. Относительно наличия нескольких антенных коннекторов на радиочастотном блоке даны указания, аналогичные тестированию параметров передатчика, но есть исключение. Для приемников базовых станций, работающих в нескольких диапазонах частот, съем показаний измерений избирательности по соседнему каналу, блокирования и уровня интермодуляций при воздействии помех с заданными характеристиками должен производиться на каждом антенном коннекторе, задействованном для приема полезного сигнала, но при использовании в процессе тестирования только одной антенны одновременно. В процессе съема показаний измерений с каждого такого коннектора прочие антенные коннекторы должны быть отключены.
