Александр Константинов - Методы тестирования радиооборудования сети LTE. Подробный анализ

При анализе методов тестирования параметров радиооборудования базовых станций следует учитывать, что некоторые требования, приведенные в ETSI TS 136.141, могут применяться только в определенных регионах, либо должны учитывать дополнительные условия, введенные соответствующим регулирующим органом. В пп. 4.3 данной спецификации описаны все подобные требования. Данные требования касаются следующих параметров: рабочие диапазоны частот, полоса частот одного радиоканала, положение радиоканала в рабочем диапазоне частот, максимальная выходная мощность базовой станции, величина нежелательных излучений в рабочей полосе частот и побочные излучения.

Перед проведением тестирования любого параметра требуется задать режим работы базовой станции с одной несущей (SC, Single Carrier) или несколькими (MC, Multi – Carrier). Режим работы с несколькими несущими делится на режимы с использованием функции объединения несущих (особенности нумерации рабочих полос частот при объединении несущих приведены в пп. 5.5 спецификации ETSI TS 136.141) и без такового. Режим работы с несколькими несущими предусматривает необходимость выбора соответствующей тестовой конфигурации (ETC, E-UTRA Test Configuration). Выбор тестовой конфигурации должен производиться, исходя из определения в соответствии с пп. 4.6.8 спецификации ETSI TS 136.141 поддерживаемых радиочастотных конфигураций. В пп. 4.10 указанной спецификации определено 5 тестовых конфигураций для режимов работы с несколькими несущими и/или с использованием функции объединения несущих. ETC1 применяется при работе со смежными участками спектра частот при проведении тестирования всех параметров радиооборудования базовых станций без использования функции объединения несущих. При тестировании параметров приемников с использованием ETC1, необходимо для каждой поддерживаемой рабочей полосы частот обеспечить генерацию тестовым оборудованием двух крайних несущих в рабочем спектре частот. ETC2 применяется при работе со смежными участками спектра частот при проведении тестирования с использованием функции объединения несущих. ETC3 применяется при работе с несмежными участками спектра частот при проведении тестирования всех параметров радиооборудования базовых станций без использования функции объединения несущих. При тестировании параметров приемников с использованием ETC3, необходимо для каждого поддерживаемого частотного подблока обеспечить генерацию тестовым оборудованием двух крайних несущих в рабочем спектре частот. ETC4 применяется при работе с несколькими полосами частот для проверки аспектов эксплуатации, связанных с использованием максимального поддерживаемого числа несущих. ETC5 применяется при работе с несколькими полосами частот для проверки аспектов эксплуатации, связанных с использованием сокращенного числа несущих при высокой спектральной плотности мощности на несущую (PSD, Power Spectral Density). Методика сборки и рекомендации по настройке каждой тестовой конфигурации соответственно приведены в пп. 4.10 спецификации ETSI TS 136.141. Применимость тестовых конфигураций для тестирования параметров радиооборудования базовых станций описана в таблицах 2.1, 2.2 и 2.3.

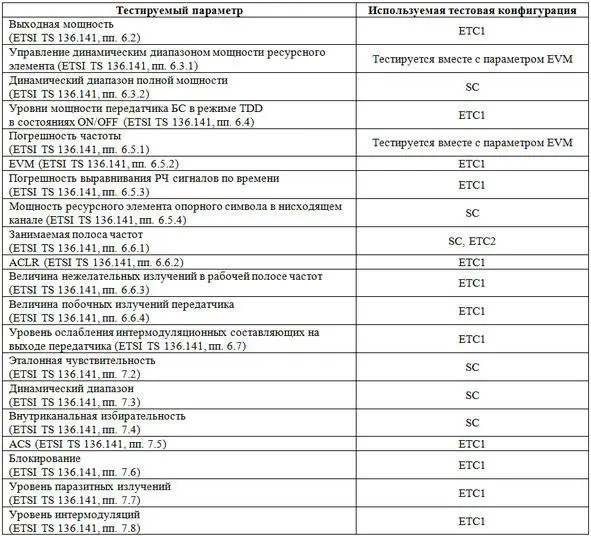

Таблица 2.1. Применимость тестовых конфигураций для тестирования параметров радиооборудования базовых станций, поддерживающих режим работы с несколькими несущими и/или с использованием функции объединения несущих и выполнение различных операций со смежными участками спектра частот только в одной рабочей полосе частот

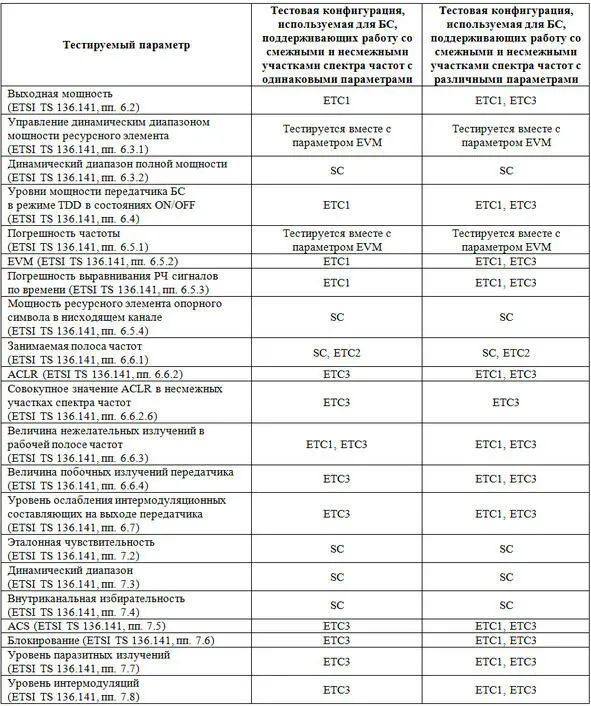

Таблица 2.2. Применимость тестовых конфигураций для тестирования параметров радиооборудования базовых станций, поддерживающих режим работы с несколькими несущими и/или с использованием функции объединения несущих и выполнение различных операций со смежными и несмежными участками спектра частот в одной рабочей полосе частот

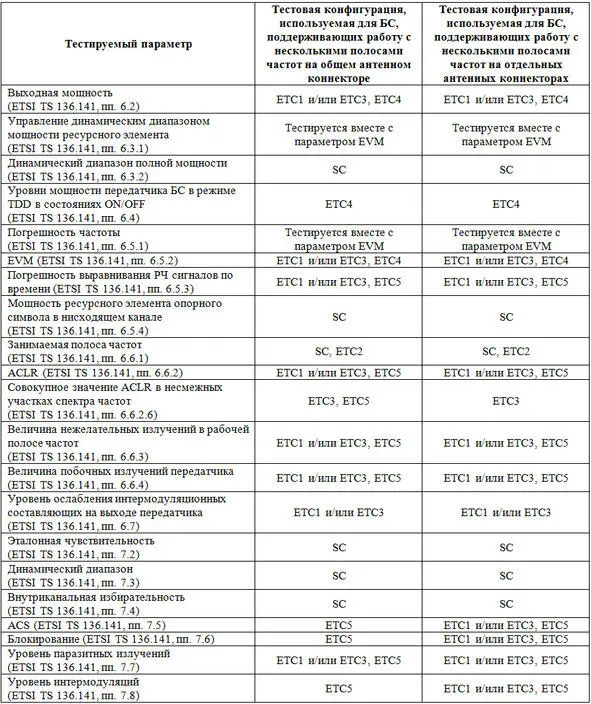

Таблица 2.3. Применимость тестовых конфигураций для тестирования параметров радиооборудования базовых станций, поддерживающих работу с несколькими полосами частот

Примечание к таблицам 2.1 и 2.2: ETC2 применима только при поддержке режима работы с использованием функции объединения несущих и выполнении различных операций со смежными участками спектра частот.
