Александр Константинов - Методы тестирования радиооборудования сети LTE. Подробный анализ

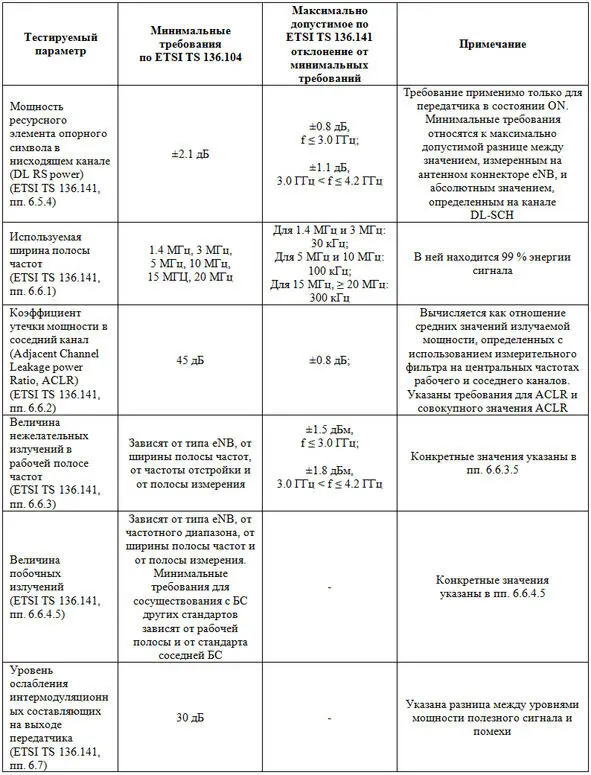

Продолжение таблицы 1.4. Тестируемые параметры передатчиков eNB

К тестируемым параметрам приемников относятся: эталонная чувствительность, динамический диапазон, внутриканальная избирательность, избирательность по соседнему каналу (ACS, Adjacent Channel Selectivity), уровень блокирования, уровень паразитных излучений и уровень интермодуляций нелинейных элементов приемника. Тестируемые параметры, их номинальные значения и величины максимальных погрешностей для каждого вида теста приемников указаны в таблице 1.5.

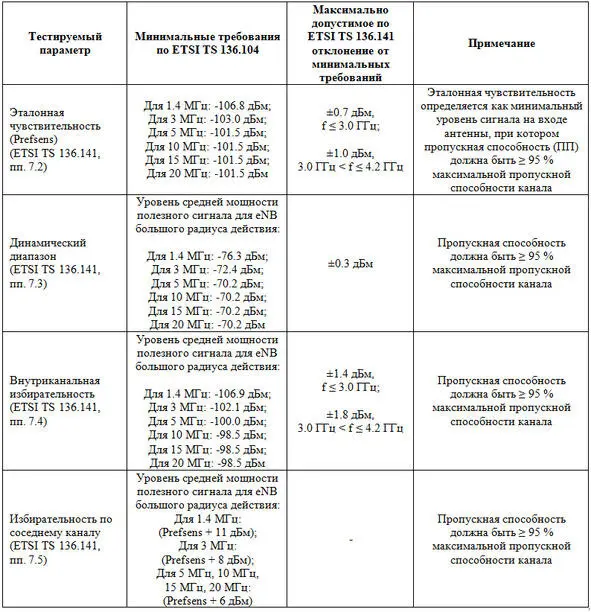

Таблица 1.5. Тестируемые параметры приемников eNB

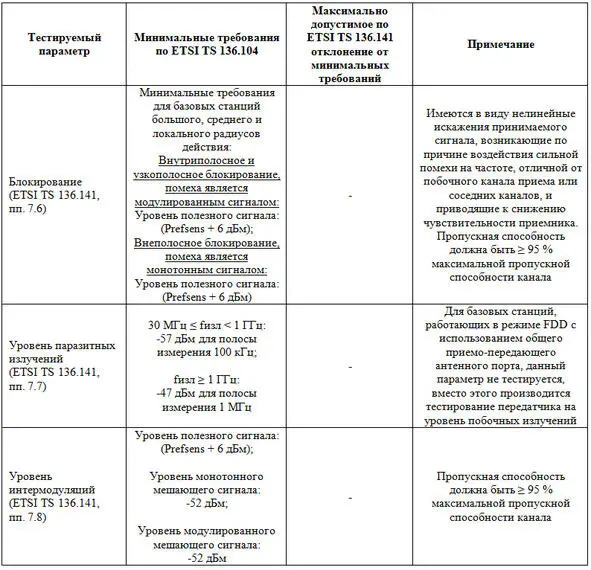

Продолжение таблицы 1.5. Тестируемые параметры приемников eNB

Cогласно ETSI TS 136.521—1 при аттестационных испытаниях абонентских станций следует проверять следующие параметры: радиочастотные характеристики передатчиков, приемников, параметры производительности downlink-каналов физического уровня радиоинтерфейса Uu PDSCH (Physical Downlink Shared Channel), PCFICH (Physical Control Format Indicator Channel), PDCCH (Physical Downlink Control Channel), PHICH (Physical Hybrid ARQ Indicator Channel), PBCH (Physical Broadcast Channel), EPDCCH (Evolved PDCCH), индикаторы состояния канала CQI (Channel Quality Indicator), индикаторы выбора прекодирующей матрицы PMI (Precoding Matrix Indicator), индикаторы приоритетности (ранга) RI (Rank Indicator) и параметры производительности мультимедийных сервисов MBMS. Необходимо отметить, что описанию тестирования радиооборудования отведен значительно меньший объем документа. Большая часть описывает сетевые процедуры, связанные с необходимостью осуществления полномасштабной обратной связи относительно eNB посредством сигнализации абонентских станций, значение которой трудно переоценить, однако далее будут рассмотрены только первые два проверяемых пункта, относящиеся к передатчикам и приемникам, как имеющие непосредственное отношение к тестированию радиооборудования.

К тестируемым параметрам передатчиков абонентских станций относятся: выходная мощность, предел снижения мощности (MPR, Maximum Power Reduction; снижение максимальной выходной мощности происходит при переходе на более высокий порядок модуляции и/или при увеличении числа ресурсных блоков), точность настройки выходной мощности (учитывается параметр MPR), минимальная выходная мощность, уровень мощности передатчика в состоянии OFF, уровни мощности временной маски, точность управления выходной мощностью, погрешность частоты, величина вектора ошибки, утечка мощности несущей, внутриполосные излучения нераспределенных ресурсных блоков, EVM-коррекция плоскостности спектра (определяется при помощи корректировочных коэффициентов, полученных в ходе измерения EVM), используемая ширина полосы частот, спектральная маска, коэффициент утечки мощности в соседний канал, величина побочных излучений, уровень интермодуляций и ошибка времени выравнивания (TAE, Time Alignment Error).

Следует отметить, что структура спецификации ETSI TS 136.521—1 содержит дополнительные разделы, описывающие методику тестирования параметров мощности передатчиков для HPUE (High Power UE; имеются в виду все типы абонентских станций класса мощности 1, определенные в спецификациях, начиная с редакции 10). Также следует отметить, что присутствует разделение методик тестирования всех параметров передатчиков (за одним исключением) для абонентских станций, абонентских станций, использующих CA, и абонентских станций, использующих UL-MIMO. Исключение – ошибка времени выравнивания (методика тестирования данного параметра приведена исключительно для абонентских станций, использующих UL-MIMO). Тестируемые параметры, их номинальные значения и величины максимальных погрешностей для каждого вида теста передатчиков указаны в таблице 1.6.

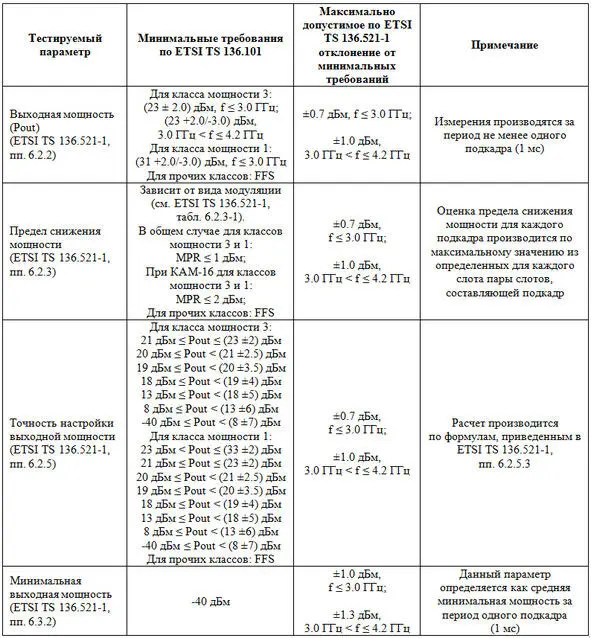

Таблица 1.6. Тестируемые параметры передатчиков абонентских станций

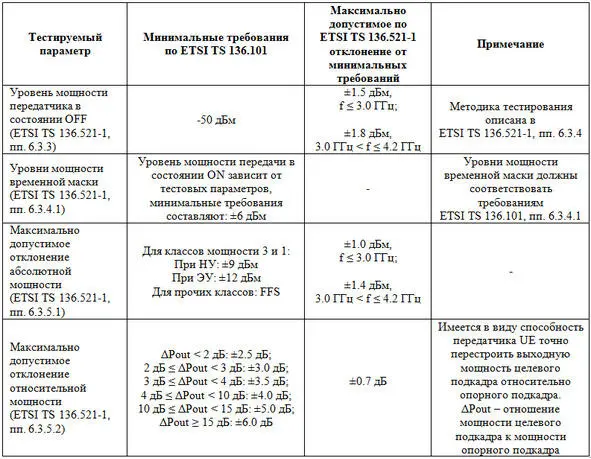

Продолжение таблицы 1.6. Тестируемые параметры передатчиков абонентских станций

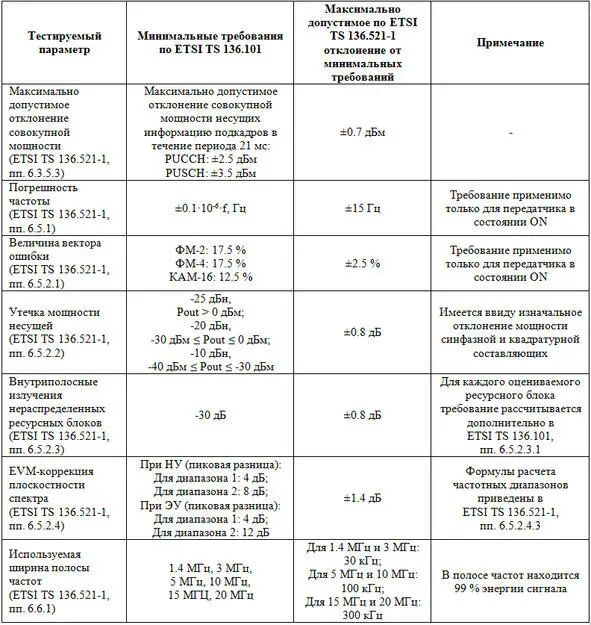

Продолжение таблицы 1.6. Тестируемые параметры передатчиков абонентских станций
