Александр Константинов - Методы тестирования радиооборудования сети LTE. Подробный анализ

Спецификация ETSI TS 136.141 определяет методы тестирования параметров радиооборудования для базовых станций всех классов мощности. Класс мощности базовой станции определяется в соответствии с пп. 4.2 данной спецификации. Если тестирование какого-либо из параметров подразумевает наличие особых условий для базовой станции определенного класса мощности, то соответствующий пункт спецификации дополнительно включает в себя подпункт, содержащий полное изложение метода с учетом данных условий.

В процессе тестирования параметров передатчиков базовой станции сети LTE в большинстве случаев для режима работы с одной несущей спецификациями требуется использование схемы рабочего места, приведенной на рисунке 2.2.

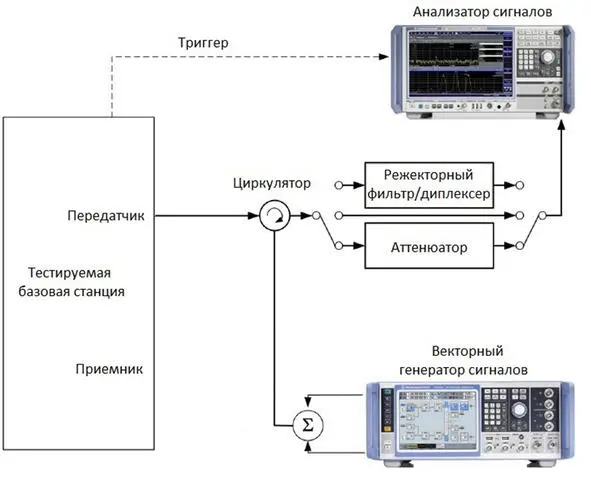

Рисунок 2.2. Схема тестирования передатчика базовой станции

Выходной мощностью базовой станции называется средняя мощность одной несущей при работе на нагрузку с сопротивлением, равным номинальному сопротивлению нагрузки передатчика.

Максимальной полной выходной мощностью базовой станции называется средний уровень мощности, измеренный на антенном коннекторе в течение периода нахождения передатчика в состоянии ON при соответствующих исходных условиях. Под номинальным значением полной выходной мощности базовой станции понимается средняя мощность при работе во всех режимах, заявленная производителем в качестве применимой для антенного коннектора в течение периода нахождения передатчика в состоянии ON. Максимальной выходной мощностью базовой станции называется средний уровень мощности для одной несущей, измеренный на антенном коннекторе в течение периода нахождения передатчика в состоянии ON при соответствующих исходных условиях. Номинальной выходной мощностью базовой станции называется средний уровень мощности одной несущей при работе во всех режимах, заявленный производителем в качестве применимого для антенного коннектора в течение периода нахождения передатчика в состоянии ON. Номинальные значения выходной мощности базовых станций для различных классов мощности указаны в таблице 2.5.

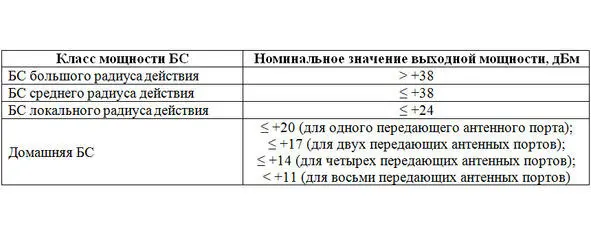

Таблица 2.5. Номинальные значения выходной мощности базовых станций

Целью тестирования является проверка точности установки заявленной максимальной выходной мощности во всем диапазоне частот при нормальных и экстремальных условиях для всех передатчиков базовой станции.

Перед началом тестирования необходимо обеспечить в соответствии с приложением D2 спецификации ETSI TS 136.141 нормальные условия среды тестирования. Допустимые значения соответствующих параметров окружающей среды указаны в таблице 2.6.

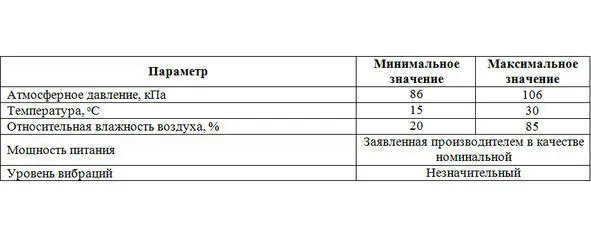

Таблица 2.6. Значения параметров для нормальных условий тестовой среды

Если какой-либо параметр передатчика тестируется не в лабораторных условиях, а на открытом пространстве, необходимо дополнительно внести в протокол испытаний измеренные значения параметров окружающей среды в случае их отклонения от указанных в таблице 2.6 диапазонов.

В режиме работы с одной несущей тестированию подлежат радиочастотные каналы нижнего, среднего и верхнего положений в рабочем диапазоне частот соответственно. В режиме работы с несколькими несущими и/или с использованием функции объединения несущих рассматривается две ситуации: при работе в одной полосе частот и в нескольких. В первой ситуации тестированию подлежат полосы радиочастот, расположенные в нижнем, среднем и верхнем участках каждого рабочего диапазона частот соответственно. Во второй ситуации тестированию подлежат две полосы радиочастот: полоса, расположенная в нижней части поддерживаемого частотного диапазона самой низкой рабочей полосы частот и на самом высоком возможном в случае одновременной работы участке в пределах максимальной поддерживаемой ширины полосы частот в самой верхней (допустимой) рабочей полосе частот; и полоса, расположенная в верхней части поддерживаемого частотного диапазона самой верхней рабочей полосы частот и на самом низком возможном в случае одновременной работы участке в пределах максимальной поддерживаемой ширины полосы частот в самой низкой (допустимой) рабочей полосе частот. Определение положений тестируемых полос частот в режиме работы с несколькими несущими и/или с использованием функции объединения несущих должно производиться с учетом рекомендаций, приведенных в пп. 4.7.1 спецификации ETSI TS 136.141. Тестирование в режиме работы с несколькими несущими и/или с использованием функции объединения несущих должно производиться при экстремальной мощности питания и при экстремальных температурах окружающей среды. Допустимые экстремальные значение данных параметров окружающей среды должны определяться в соответствии с положениями МЭК (Международной Электротехнической Комиссии) 068—2—1 и 068—2—2.
