Порядок включения стенда:
1) присоединить вилку к розетке;
2) включить SF2 (выключатель УЗО) блока 218.2;
3) включить SF1 (автоматический выключатель) блока 218.2;
4) выполнить контроль зажигания индикатора включения питания (светодиод красного цвета) блока 218.2;
5) проверить готовность мультиметров к работе и включить их нажатием кнопки on/off если кнопка находилась в положении on, то потребуется двукратное ее нажатие;
6) включить кнопку «Сеть» измерителя мощностей;
7) включить тумблер автоматического выключателя SF3, одновременно наблюдая за работой стенда.
ВНИМАНИЕ: При появлении аномальных (для электрического оборудования) явлений немедленно выключить SF1. Срабатывание автомата выключателей SF1, SF3 или SF2 (УЗО) указывает на неправильный монтаж или неисправность оборудования.
1.6.1 Снятие показаний приборов для построения графика
В процессе эксперимента предстоит получить показания ваттметра и варметра в зависимости от ступени нагрузки. Для каждой ступени в задании приводится одно положение переключателя активной (в процентах) и одно положение реактивной (в процентах) нагрузки. Каждому часу суток может соответствовать одна две или несколько ступеней.
Запись показаний ваттметра и варметра выполняется для каждой ступени после установки переключателей мощности нагрузки в положение, согласно варианту. Переключение мощности нагрузки выполняют без отключения питания стенда. Установив требуемую мощность нагрузки, записывают показания ваттметра и варметра в таблицу 3, раздел «Показания приборов».

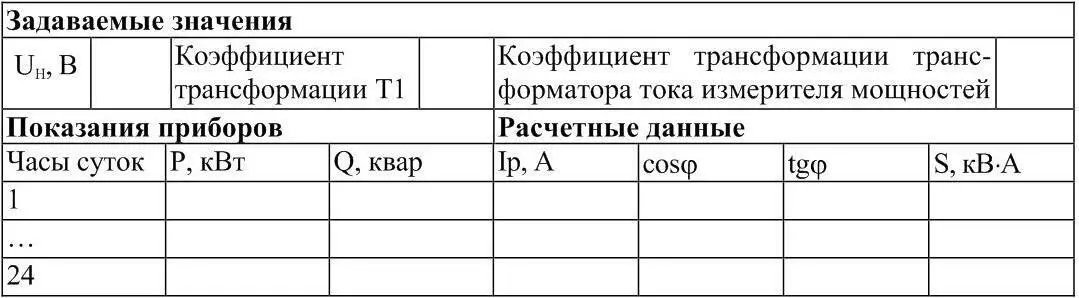

Таблица 3 – Результаты измерений мощности нагрузки
Используемые для различных вариантов коэффициенты трансформации приведены в таблице 15.
1.6.2 Построение графика нагрузки
Построение графика нагрузок выполняется в следующем порядке (рекомендуется выполнять средствами MS Excel или MathCAD):
1) заполняется расчетная часть таблицы 3;
а) определяется суммарный расчетный ток I рс учетом коэффициента трансформации трансформатора тока измерителя мощностей приведенного в таблице 15;
б) определяется величина cosϕ и tgϕ;
в) определяется величина полной мощности S, кВ∙А;
2) строятся графики активной, реактивной и полной мощности в масштабе оси абсцисс – 1 час;
3) строится годовой график нагрузки по продолжительности.
1.6.3 Определение показателей графика
Для построенных графиков определяются следующие показатели (рекомендуется выполнять средствами MS Excel или MathCAD):
1) максимальные активную Р макскВт, реактивную Q максквар, полную S макскВ·А мощность;
2) минимальные активную P минкВт, реактивную Q мин, квар, полную S минкВ·А мощность;
3) средние:
а) активную Рс, кВт
б) реактивную Qc, квар
в) полную Sc, кВ·А
мощность;
4) среднеквадратичные:
а) активную Pс.кв., кВт
б) реактивную Qс.кв., квар
в) полную Sс.кв., кВ·А
мощность;
5) коэффициент максимума по активной мощности, Km
6) коэффициент заполнения графика по активной мощности, Kз.г.а
7) коэффициент формы графика:
а) активной Kф.а.
б) реактивной Kф.р.
в) полной Kф
8) число часов использования максимума активной нагрузки Tm, ч в год
