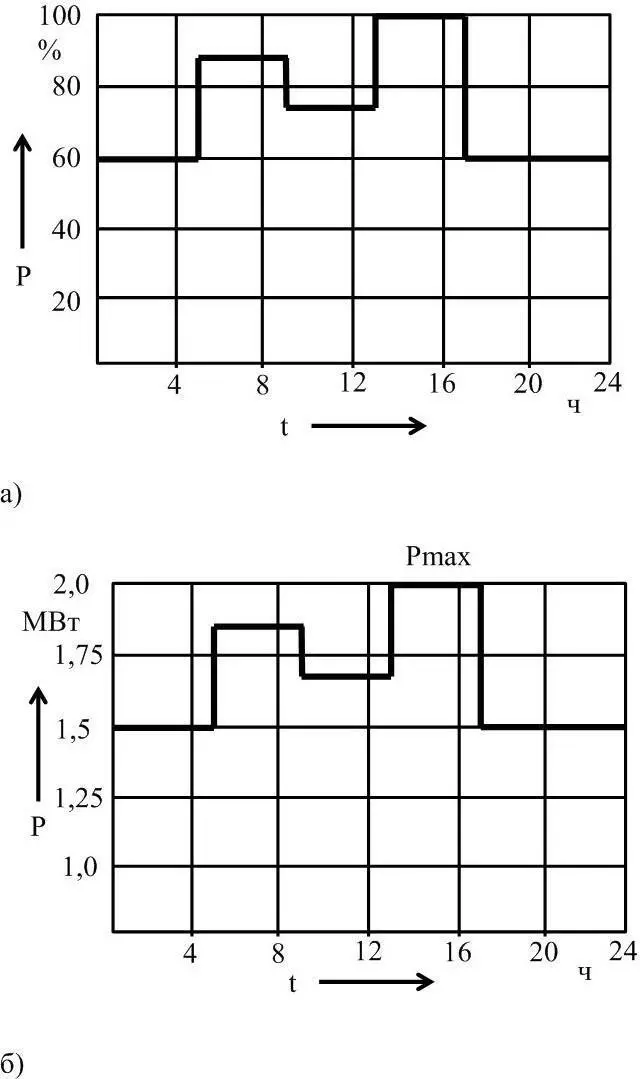

Рисунок 1 – Суточные графики активной нагрузки потребителя: а – типовой; б – в именованных единицах
Для удобства расчетов график выполняется ступенчатым. Наибольшая возможная за сутки нагрузка принимается за 100 %, а остальные ступени графика показывают относительное значение нагрузки для данного времени суток. При известном Р максможно перевести типовой график в график нагрузки данного потребителя, используя соотношение для каждой ступени графика в Вт:
где n – ордината соответствующей ступени типового графика, %.
На рисунке 1 б показан график потребителя электроэнергии, полученной из типового, показанного на рисунке 1 а при Р max= 2 МВт.
Обычно для каждого потребителя дается несколько суточных графиков, которые характеризуют его работу в разное время года и в разные дни недели. Это – типовые графики зимних и летних суток для рабочих дней, график выходного дня и т.д. Основным является обычно зимний суточный график рабочего дня. Его максимальная нагрузка Р макспринимается за 100 %, и ординаты всех остальных графиков задаются в процентах именно этого значения. На рисунке 2 приведен пример графика электрической нагрузки, полученный по справочным данным.
1 – график рабочего дня; 2 – график выходного дня.
Рисунок 2 – Пример типового графика конкретного вида производства (черная металлургия)

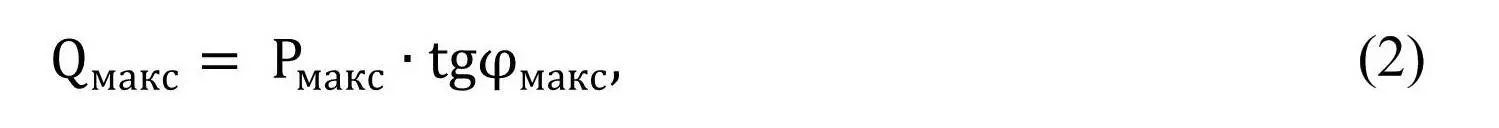

Кроме графиков активной нагрузки, используют графики реактивной нагрузки. Типовые графики реактивного потребления также имеют ординаты ступеней, в процентах абсолютного максимума. Абсолютный максимум реактивной нагрузки определится по выражению в вар:
где tgφ максопределяется по значению cosφ макс, которое задано, как исходный параметр для данного потребителя.
Суточный график полной мощности можно получить, используя известные графики активной и реактивной нагрузок. Значения мощности по ступеням графика, показанного на рисунке 3, определяются по выражению в В·А:
где Р сти Q ст– активная и реактивная нагрузки данной ступени в именованных единицах.

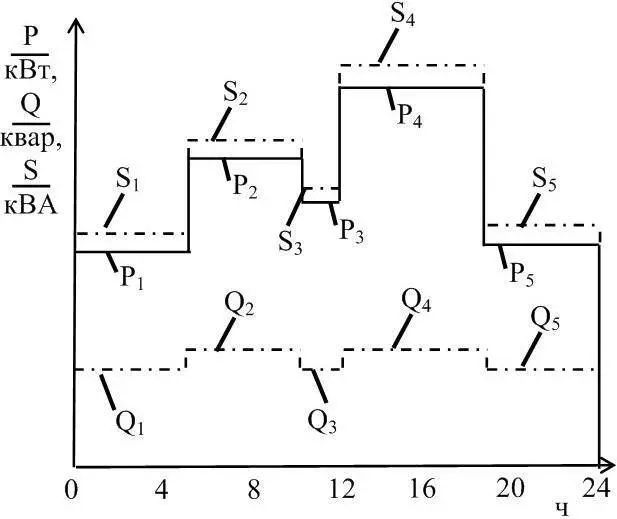

Рисунок 3 – Суточные графики активной, реактивной и полной мощности потребителя
1.1.2 Годовой график электрических нагрузок
Годовой график продолжительности нагрузки показывает длительность работы установки в течение года с различными нагрузками. По оси ординат откладывают нагрузки в соответствующем масштабе, по оси абсцисс – часы года от 0 до 8760. Нагрузки на графике располагают в порядке их убывания от Р максдо Р минкак показано на рисунке 4.

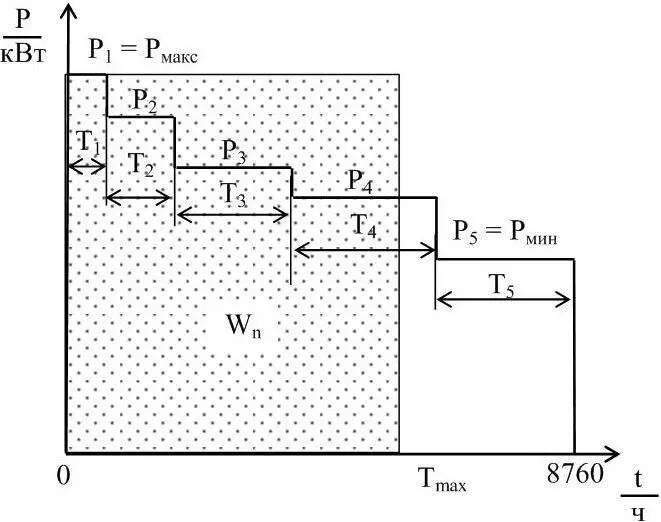

Рисунок 4 – Годовой график продолжительности нагрузок.
Построение годового графика продолжительности нагрузок производится на основании известных суточных графиков. На рисунке 5 показан способ построения графика при наличии двух суточных графиков нагрузки – зимнего (183 дня) и летнего (182 дня).
Для наиболее распространенных потребителей электроэнергии в справочниках приводятся типовые графики активной и реактивной нагрузок по продолжительности. График по продолжительности нагрузок применяют в расчетах техникоэкономических показателей установки, расчетах потерь электроэнергии, при оценке использования оборудования в течение года и т. п.
T 1= t 1· 183; T 2= t 2· 183; T 3= t 3· 183; T 4= t 4· 182; T 4= t 4· 182; T 5= t 5· 182.

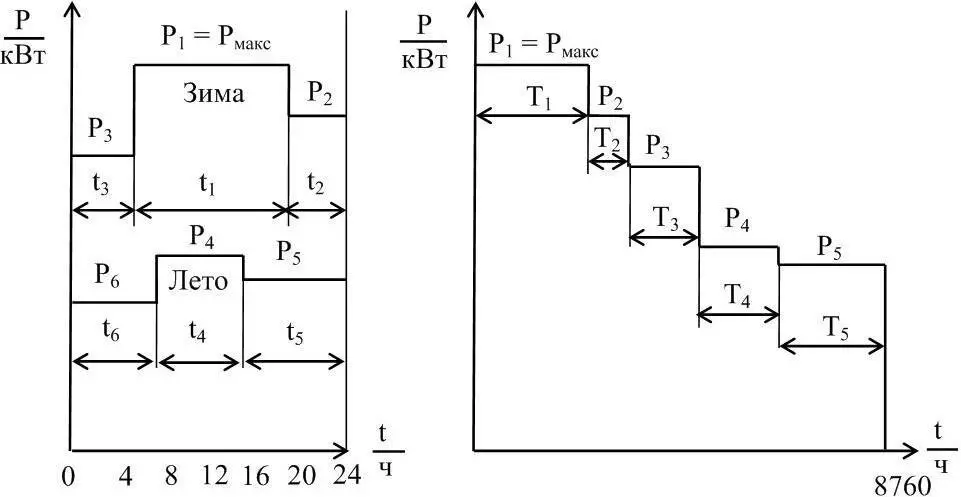

Рисунок 5 – Построение графика по продолжительности нагрузок
1.2 Описание лабораторной установки РССЭС1-Н-Р
Лабораторная установка представляет собой комплект типового лабораторного оборудования РССЭС1-Н-Р (настольное исполнение, ручная версия), предназначенного для проведения лабораторных занятий по курсу «Электроснабжение промышленных предприятий».
