В настольной раме смонтированы аппаратные модули в составе, приведенном в таблице 1.

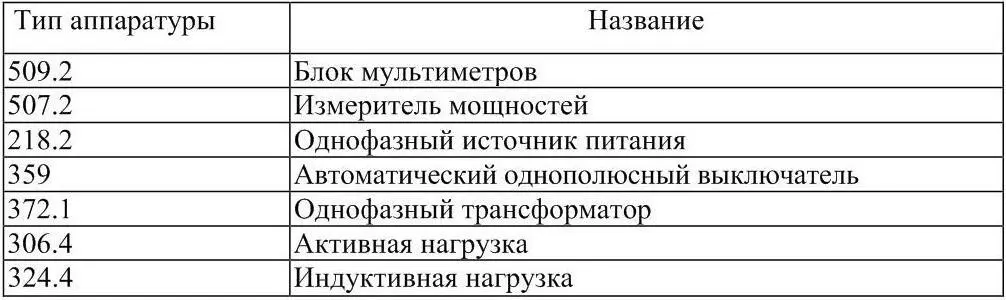

Таблица 1 – Состав оборудования стенда
Для выполнения электрических соединений прилагается комплект проводников различной длины красного, черного и желтого с зеленой полоской цветов и Uобразных перемычек. Проводники красного, черного цвета и перемычки предназначены для выполнения основных соединений элементов схемы. Проводники желтого с зеленой полоской цвета, предназначены для устройства защитного заземления модулей стенда, служащего защитой оператора от поражения электрическим током. Наконечники проводников и перемычек выполнены с безопасными разъемами.
Общий вид лабораторной установки приведен на рисунке 6.

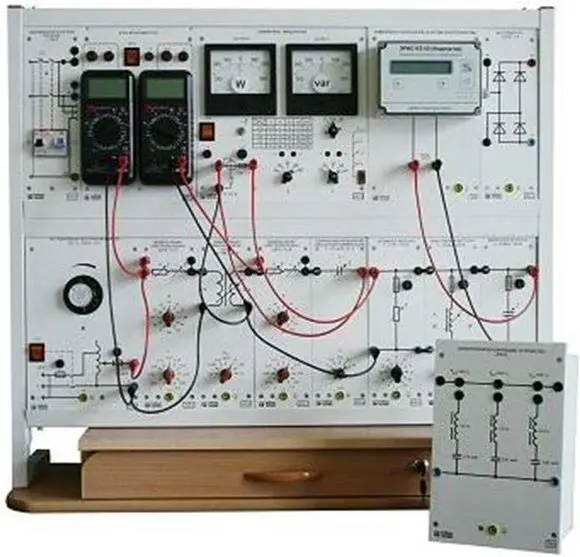

Рисунок 6 – Вид лабораторной установки РССЭС1-Н-Р
1.3 Описание лабораторной установки КЭЭСЭС1-Н-К
Лабораторная установка представляет собой комплект типового лабораторного оборудования КЭЭСЭС1-Н-К (настольное исполнение, компьютерная версия), предназначенного для проведения лабораторных занятий по курсу «Электроснабжение промышленных предприятий».
В настольной раме смонтированы аппаратные модули в составе, приведенном в таблице 2.

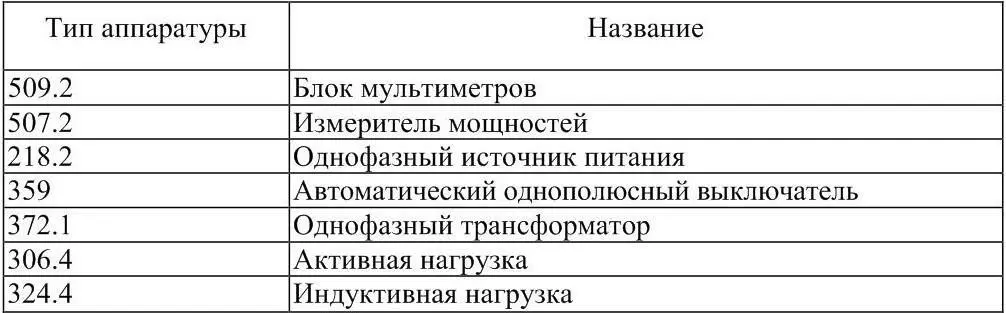

Таблица 2 – Состав оборудования стенда
Общий вид лабораторной установки приведен на рисунке 7.

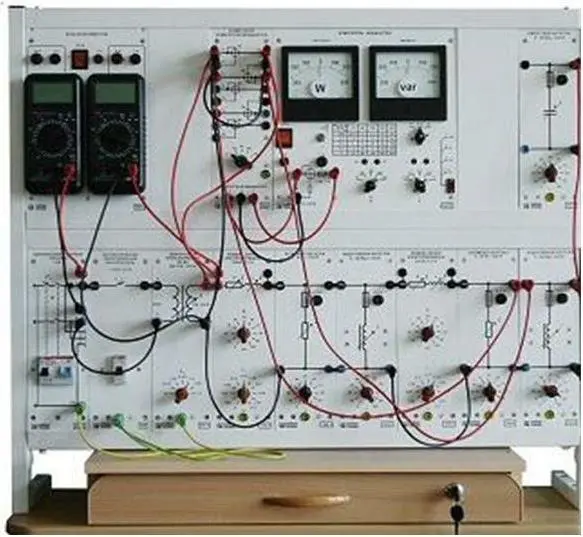

Рисунок 7 – Лабораторная установка КЭЭСЭС1-Н-К
1.4 Основные приемы работы со стендом
Перед выполнением любых коммутаций следует убедиться, что однофазный источник питания выключен.
При выполнении лабораторной работы студент, являющийся оператором стенда, соединяет согласно схеме аппаратные модули. Для этого наконечники проводников соответствующей длины или перемычки вставляются с небольшим усилием в гнезда. При этом стенд нужно придерживать за раму.
Проводники можно соединять между собой. Присоединение двух и более проводников к одному разъему выполняется при помощи безопасных наконечников проводников. Присоединение мультиметров следует выполнять проводниками с безопасными наконечниками, входящими в комплект стенда.
1.5 Измерительные приборы
При выполнении лабораторной работы необходимо определять напряжение и ток в электрической цепи. Эти измерения выполняются мультиметром. Порядок подключения мультиметра:
– установить род тока (постоянный/переменный) и предел измерения;
– правильно присоединить зажимы мультиметра к измеряемой цепи.
Внешний вид мультиметра приведен на рисунке 8. Расположение и назначение разъемов для измерения различных электрических величин приведены на рисунке 9.

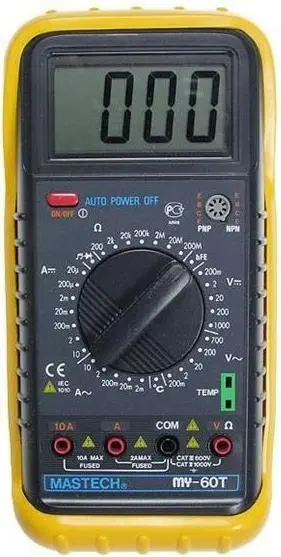

Рисунок 8 – Внешний вид мультиметра MY-60

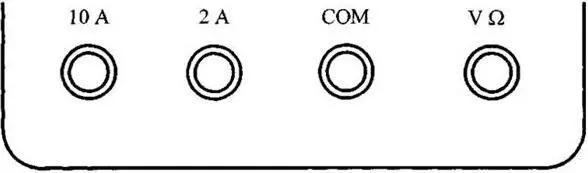

Рисунок 9 – Схема расположения разъемов мультиметра MY-60
Пример 1 – Измерение переменного напряжения.
Для измерения напряжения в нашем случае, устанавливаем переключатель диапазонов мультиметра в положение 700 V~, а присоединение проводников выполняем к разъемам СОМ и V.
Пример 2 – Изменение силы переменного тока.
Устанавливаем переключатель диапазонов мультиметра в положение 2 А~, а присоединение проводников выполняем к разъемам СОМ и 2 А.
1.6 Ход работы
Для выполнения измерений потребуется собрать испытательную установку, согласно схеме соединения блоков стенда, показанной на рисунке 10.

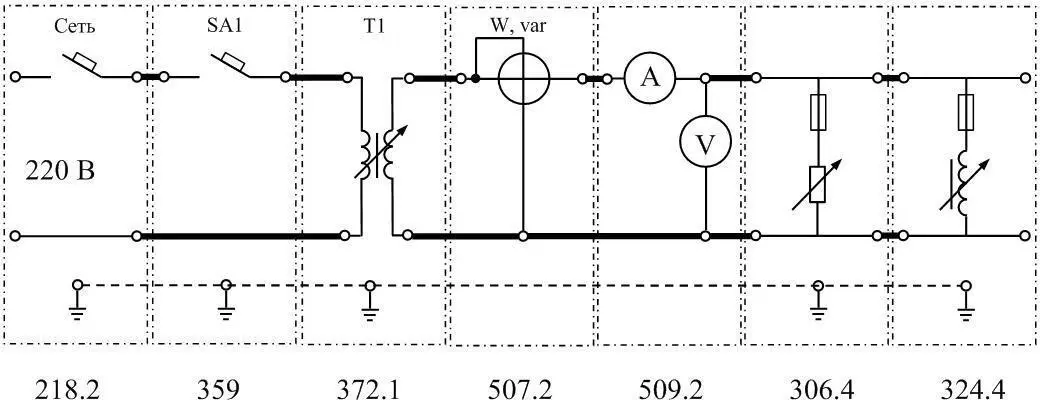

Рисунок 10 – Схема соединений блоков стенда для получения графиков электрических нагрузок
Переключатель мощности активной (блок 306.4) и индуктивной нагрузки (блок 324.4) следует установить в положение – «нет нагрузки».
Собранную схему нужно показать преподавателю и сообщить фамилию оператора стенда. Преподаватель включает питание стенда (или разрешает включить питание). Дальнейшие эксперименты выполняются оператором стенда самостоятельно.
