г. Отразите в модели, что инкассатор может наблюдать за автоматом через Интернет с помощью встроенной видеокамеры с включением по сигналу датчика присутствия здания. Решение поясните.

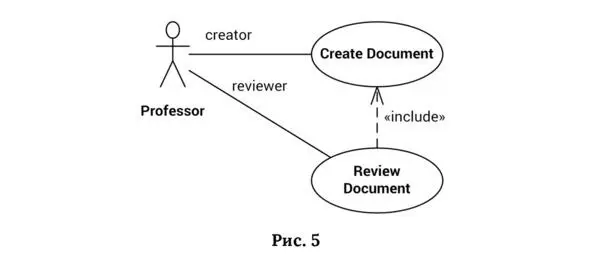

2.10.Первоначальная модель загрузки CreateDocument и проверки документов ReviewDocument преподавателем Professor учебного заведения приведена на рис. 5.

а. Добавьте преподавателю возможность создавать курсы, как по шаблону, так и повторяя курс прошлого года.

б. Покажите на диаграмме, что у преподавателя есть три возможности проверки документа: с помощью мастера GuidedReview , совместно со студентом JointReview , и простое ревью BasicReview . При этом студенты сами могут загружать документы Upload и регистрироваться Enroll на курс.

в. Добавьте в модель ассистента преподавателя TA так, чтобы он обладал всеми обозначенными выше возможностями преподавателя, но не мог создавать курсы. При этом студент может быть ассистентом, но не преподавателем.

Структурированным классификатором (structured classifier)называется классификатор, который может включать соединители, связывающие содержащиеся в классификаторе свойства. Структурированные классификаторы определяют контекст для соединителей и позволяют описать связи между экземплярами, возникающие во время выполнения системы.

Соединители (connector) – это черты структурированного классификатора, имеющие тип и связывающие два или более свойств классификатора. В то время как связи (links) являются экземплярами ассоциаций, соединители ограничивают возможные связи между экземплярами в зависимости от контекстного классификатора, которому принадлежат эти экземпляры.

Частью (part)классификатора называется свойство, с которым классификатор связан отношением композиции.

Кооперация (collaboration)является структурированным классификатором, обладающим поведением, и определяет роли составляющих ее частей и взаимодействия между ними в контексте кооперации. Кооперации используются для определения взаимодействий, обеспечивающих достижение какой-либо цели или реализации функции системы.

Вхождение кооперации (collaboration use)связывает элементы модели с ролями, определенными в кооперации.

Ролями (role)в кооперации называют части кооперации, параметры поведения или локальные переменные в поведении кооперации.

Состоянием (state)экземпляра классификатора называют условие или ситуацию, во время которой его свойства удовлетворяют некоторому условию, он выполняет определенное собственное поведение или ожидает какого-либо события.

Поведение (behavior)классификатора описывает изменение состояния классификатора с течением времени в ответ на внешние события и внутренние вычисления. Поведение может быть исполняемым (executable) и производным (emergent). Исполняемое поведение является описанием процесса исполнения некоторого алгоритма экземпляром классификатора путем выполнения действий. Производное поведение возникает в результате взаимодействия нескольких экземпляров.

Суть овеществления( reification)заключается в представлении происходящего поведения в виде экземпляра класса поведения. Таким образом, выполнение поведения экземплярами классов отождествляется с созданием и уничтожением экземпляра класса этого поведения.

Событием (event)называется описание группы изменений, которые могут привести к модификации значений свойств экземпляров в модели или выполнению поведения.

Сигнал (signal)является специальным видом классификатора, который описывает асинхронные запросы, направляемые экземплярам классификаторов. Черта приема определенного типа сигнала (reception) указывает, что экземпляры принимающего активного класса обрабатывают направленные им сигналы данного типа.

Траекторией (trace)называется частично упорядоченная последовательность возникновений событий (occurrence specification).

Взаимодействием (interaction)называется производное поведение участников, указывающее разрешенные и запрещенные траектории. Участникам сопоставлены линии жизни (lifeline), на которых откладываются возникающие на траекториях события. Когда взаимодействие происходит в контексте динамического структурированного классификатора, линии жизни соответствуют ролям в этом классификаторе, локальным переменным данного взаимодействия или параметрам вызываемых операций и отправляемых сигналов. Если кратность участвующего во взаимодействии свойства, переменной или параметра больше единицы, то для соотнесения линии жизни с определенным значением из нескольких используются селекторы( selector).
