Антон Хританков - Проектирование на UML. Сборник задач

а. Добавьте к варианту использования ConfigurePlugins возможность выбора определенного модуля для настройки SelectPlugin и возможность настройки конкретного модуля ChangeSettings .

б. Добавьте в модель возможность обновить подключаемые модули UpdatePlugins с внешнего сервера PluginsServer .

в. Помимо обычного пользователя в системах обычно есть привилегированный пользователь SuperUser , который имеет права на изменение конфигурации системы. В системе аудиоплеера такой пользователь может обновить модули UpdatePluginsList . Обновление включает в себя удаление DeletePlugin , установку InstallPlugins и просмотр списка доступных на сервере CheckPluginsList .

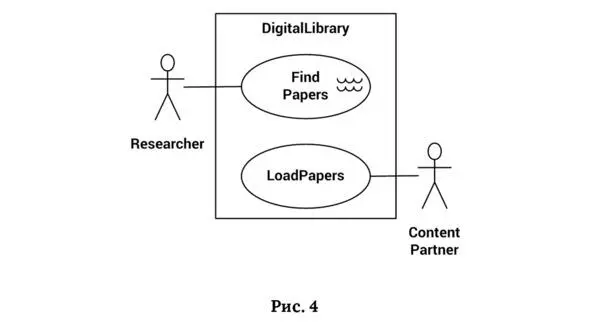

2.6.Рассмотрим электронную библиотеку научных работ, представленную на рис. 4.

а. Поясните, каким образом используется электронная библиотека. Перечислите актеров и варианты использования.

б. Укажите, что аналитик Analyst принимает участие в индексировании статей, выполняемом в процессе их загрузки бизнес-партнером ContentPartner .

в. Предоставьте возможность исследователю Researcher использовать расширенный поиск AdvancedSearch , который позволяет указать другие параметры поиска в FindPapers .

г. Укажите, что все варианты использования преследуют цели уровня пользователя (user goal) системы. Указание. Уровни целей 1 1 Коберн А. Современные методы описания функциональных требований к системам. – М.:Лори. – 2011. – 288 с. не входят в стандарт UML2.

2.7.Клиент Client выполняет операции над своими счетами в банке Bank , используя банкомат ATM в рамках абстрактного варианта использования PerformOperation , который включает информирование об услугах в варианте использования InformAboutServices . Для выполнения операций ATM обращается к платежной системе PaymentSystem .

а. Перечислите основных и вспомогательных акторов системы ATM . Какие из них взаимодействуют с системой в варианте использования PerformOperation ?

б. Отразите в модели вариантов использования, что клиенты могут только выполнять операции по получению наличных, в то время как клиенты BankCustomers банка, владеющего банкоматом, могут также оплачивать услуги из списка, предоставляемого банком Bank . При этом сценарии оплаты услуг и получения наличных отличаются между собой, но следуют общему сценарию выполнения операций.

в. Добавьте возможность получения наличных как в валюте счета, так и в другой валюте. При этом в обоих случаях банкомат запрашивает у клиента Client подтверждение на списание средств в валюте счета по курсу банка Bank .

2.8.Во время подготовки данных для морфологического модуля лингвист Linguist взаимодействует с системой подготовки данных MorphoDPS с целью изменения данных ModifyData . Кроме того, для проверки целостности модифицируемых данных лингвисты могут компилировать данные Compile . Компиляция также включает в себя экспорт данных ExportData в формат, понимаемый компилятором. Каждую ночь сервер сборки приложения BuildServer компилирует данные Compile .

а. Добавьте в систему программиста Programmer , которому доступны те же возможности, что и лингвисту. Кроме того, он может экспортировать данные ExportData для отладки подсистемы компиляции данных.

б. Укажите, что для повторного использования словаря, который хранится на сервере данных морфологии, модуль семантики Semantics может взаимодействовать с системой подготовки данных морфологии в варианте использования ExportWordList .

в. Добавьте функции изменения данных: добавление, изменение и удаление слова.

г. Добавьте в модель возможность при изменении данных в некоторых случаях проверять целостность данных перед сохранением в систему.

д. Будет ли проверяться целостность данных при удалении слова? Ответ поясните.

2.9.Инкассатор Cashier и заправщик Loader занимаются обслуживанием автомата с газировкой. В обязанности инкассатора входит сбор денег CollectCash , а заправщик загружает в автомат баллоны с водой ChangeWater и газом ChangeGas .

а. Выделите в модели общий сценарий обслуживания, который включает авторизацию в системе обслуживания автомата и завершение сессии обслуживания.

б. Укажите, что автомат также может быть заправлен сиропом.

в. В каком случае инкассатор может загрузить в автомат баллон с водой? Ответ поясните.
