Генрих Альтов - Творчество как точная наука. Теория решения изобретательских задач

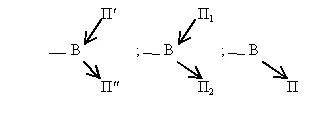

Например, в задаче 9 люминофор преобразует параметры оптического поля (невидимое ультрафиолетовое излучение превращается в излучение видимое): П П. Не менее часто встречается преобразование одного поля в другое: П1 П2. Реже используется излучение, генерируемое самим веществом, входящим в веполь.

Если вещество должно превращать одно поле в другое (или менять параметры поля), можно сразу определить необходимый физический эффект, используя простое правило: название эффекта образуется соединением названий двух полей. Например:

(оптико-акустический эффект)

Задача 15

Из-за сдвига горных пород буровую колонну иногда намертво «прихватывает» в скважине. Чтобы ликвидировать прихват, внутрь буровой колонны на глубину прихвата опускают вибратор. Но как узнать, на какой глубине возник прихват?

Зона прихвата невелика - несколько десятков метров, а длина колонны - километры. Задача не решается непосредственным зондированием; не годится и предложение измерять деформацию трубы при определенном усилии (буровую колонну нельзя рассматривать как жесткий стержень, к тому же колонна испытывает неучитываемое трение о стенки скважины).

Вепольная схема решения задачи несложна:

где П1 - механическое поле на входе; П2 - поле на выходе; В1 - грунт; В2 - труба.

Обычно при решении таких задач целесообразно иметь на выходе легко поддающееся обнаружению и измерению электромагнитное поле. Веществом-преобразователем целесообразно взять стальную трубу, а не грунт, поскольку мы не знаем, какой именно грунт окажется в месте прихвата. свойства же стали нам известны. Сталь - ферромагнетик; логично прежде всего использовать именно магнитные свойства стали: эти свойства уже есть, их не надо придавать извне. Таким образом, определилось название нужного физического эффекта: механомагнитный ( в физике он называется магнитоупругим эффектом); магнитное поле ферромагнетика меняется в зависимости от напряжения, испытываемого ферромагнетиком.

Внутрь опускают прибор, ставящий через каждый метр магнитные метки. Затем лебедкой дергают трубу вверх. От ударной нагрузки все глотки выше места прихвата размагничиваются. Метки, расположенные ниже места прихвата, остаются без изменений. Это легко обнаруживается магнитометром.

Попробуйте решить несколько учебных задач. Это несложные задачи, для их решения достаточно знать изложенные выше простейшие правила вепольного анализа.

Решить учебную задачу означает: указать правило, на основе которого решается данная задача; дать конкретный ответ, основанный на этом правиле. Распространенная ошибка состоит в том, что пытаются угадать ответ, используя привычный метод проб и ошибок. Это все равно, что подойти к спортивному снаряду... и обойти его, став на то место, куда надо спрыгнуть со снаряда. Нетрудно обойти, скажем, турник, но и пользы от этого не будет. Весь смысл решения учебных задач в том, чтобы выработать навыки анализа, приобрести опыт, который потом пригодится при решении более трудных задач.

Задача 16

В формуле изобретения по а. с. № 527 280 сказано: «Манипулятор для сварочных работ, содержащий поворотный стол и узел поворота стола, выполненный в виде поплавкового механизма, шарнирно соединенного) через кронштейн со столом и помещенного в емкость с жидкостью, отличающийся тем, что с целью увеличения скорости перемещения стола в жидкость введена ферромагнитная взвесь, а емкость с жидкостью помещена в электромагнитную обмотку.» В чем суть этого изобретения с позиций вепольного анализа?

Задача 17

По трубопроводу, имеющему сложную форму (повороты), транспортируют пневмопотоком мелкие стальные шарики. В местах «поворота трубопровод сильно изнашивается изнутри из-за ударов транспортируемых шариков о стенки трубы. Пытались вводить защитные прокладки, но они быстро изнашивались.

Какое правило вепольного анализа следует применить при решении этой задачи? Каков ответ, основанный на этом правиле? Как быть, если по трубопроводу транспортируются не стальные, а, например, медные шарики?
