Интенсивность сигнала, поступающего на вход радиовысотомера, зависит от трех групп величин: энергетических характеристик прибора (мощности передатчика, характеристик антенны и т. д.), так называемой геометрии эксперимента (высоты полета, углов наблюдения) и физических характеристик отражающей поверхности. Первые две группы параметров определяются либо путем калибровки, проводимой до эксперимента, либо с помощью телеметрических измерений, осуществляемых в ходе эксперимента. Это позволяет вычислять физические характеристики поверхности по величине интенсивности принимаемого сигнала (т. е. при известных величинах первых двух групп параметров).

По интенсивности сигнала, поступающего при моностатической радиолокации на вход приемника (высотомера), определяется так называемая удельная эффективная площадь рассеяния — величина, характеризующая переизлучение радиосигнала в обратном направлении единичной площадкой поверхности. Важность определения этой величины в том, что она не зависит от высоты полета и ее можно многократно получать во время спуска космического аппарата. Кроме того, поскольку космический аппарат во время спуска испытывает колебания относительно своего центра тяжести, то вычисляемая удельная эффективная площадь рассеяния измеряется при различных углах падения радиолокационного сигнала, а это и позволяет, в конечном итоге, определить диаграмму обратного рассеяния.

Отметим также, что при углах падения Θ ≈ 0° удельная эффективная площадь рассеяния определяется коэффициентом отражения, вычисленном для случая облучения поверхности по нормали к ней. Таким образом, по интенсивности сигнала, поступающего на вход приемника, и по характеру ее изменения (в ходе эксперимента) можно найти коэффициент отражения радиосигнала поверхностью, а также и степень ее шероховатости. Наконец, используя подобный метод измерения, легко определяются эффективная диэлектрическая проницаемость и плотность грунта.

Бистатическая радиолокация . При бистатической радиолокации приемник может принимать не только прямой сигнал передатчика, но и сигнал, отраженный поверхностью планеты. Исходной информацией для анализа характеристик отражения поверхности являются спектр отраженного сигнала и отношение интенсивностей прямого и отраженного сигналов.

Для бистатических радиолокационных экспериментов главным образом используют искусственные спутники Луны и планет, так как в этом случае могут быть проведены многократные измерения.

Бистатическая радиолокация обычно выполняется но следующей схеме. На борту искусственного спутника располагается передатчик, который генерирует модулированные либо монохроматические сигналы.

Чаще всего этот передатчик является элементом системы передачи телеметрической, телевизионной и другой информации с КА на наземный пункт приема. Прием прямого сигнала и сигнала, отраженного поверхностью планеты, производится на наземном пункте, где устанавливается аппаратура для анализа спектра отраженного сигнала.

Бистатическая радиолокация также может проводиться и с использованием радиоаппаратуры двух космических аппаратов. В экспериментах по бистатической радиолокации часто используются антенны с широкой и круговой диаграммами направленности (рис. 5).

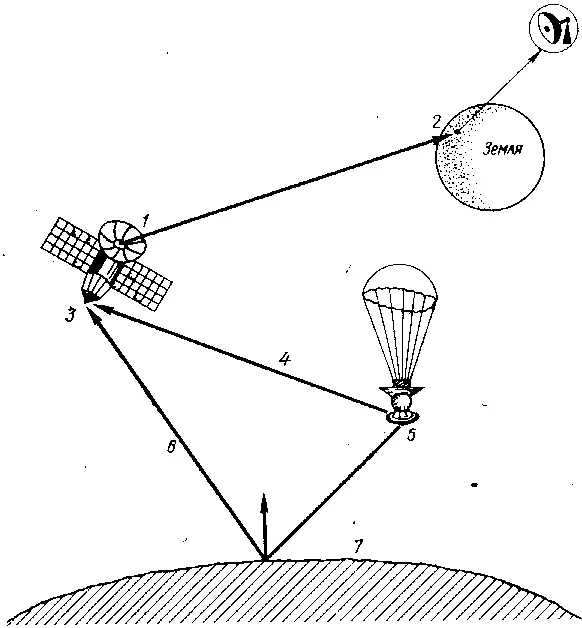

Рис. 5. Схема бистатической радиолокации Венеры: 1 — передающая антенна искусственного спутника Венеры; 2 — приемная антенна Центра дальней космической связи; 3 — приемная антенна радиолинии «космический аэростат — искусственный спутник Венеры»; 4 — прямой сигнал; 5 — передающая антенна аэростата; 6 — отраженный сигнал; 7 — поверхность Венеры

Как показали расчеты и экспериментальные измерения в метровом и дециметровом диапазонах, область на поверхности, участвующая в формировании отраженного сигнала, находится вблизи точки зеркального отражения. Эта точка на поверхности определяется из известного условия геометрической оптики — равенства угла отражения углу падения. Причем это условие выполняется не только для гладкой отражающей поверхности, но и для шероховатой, на которой характерные размеры неровностей существенно превышают (больше чем на порядок) используемую длину волны.

Мощность отраженных от поверхности планеты сигналов в основном определяется суммой однократных отражений от отдельных участков поверхности. Однако некоторую роль играют и многократные отражения, особенно в районах со сложным рельефом. При однократном отражении вклад одинаковых по размеру участков поверхности, но находящихся на разном удалении от расчетной точки зеркального отражения, различен. Больший вклад создают участки, расположенные ближе к точке зеркального отражения.
