Николай Крупенио - Радиоисследования планет с космических аппаратов

Интенсивности отраженного и рассеянного сигналов зависят и от электромагнитных свойств вещества исследуемой поверхности. Если грунт поверхностного слоя планеты достаточно сухой, как, например, на Луне, Марсе и Венере, то его электропроводность относительно невелика. Поэтому характер отражения этим грунтом радиосигнала определяется эффективной диэлектрической проницаемостью вещества, из которого состоит грунт.

Отметим еще, что если бы исследуемая поверхность была идеально ровной, то отраженный сигнал существовал бы в направлении, обратном облучению, лишь когда он распространялся по нормали к поверхности. В случае гладкой поверхности коэффициент отражения радиосигнала (при моно- и бистатической радиолокации) легко определяется, если известна упомянутая выше эффективная диэлектрическая проницаемость грунта. Если же поверхность шероховата, то интенсивность принимаемого сигнала в данном направлении также рассчитывается на основании значения эффективной диэлектрической проницаемости (если учитывать при этом статистические характеристики, касающиеся свойств рельефа поверхности). Конечно, при проведении радиолокационных экспериментов решается обратная задача, и решить ее оказывается гораздо сложнее, а в ряде случаев полученное решение к тому же является и неоднозначным.

Как же решают эту задачу?

Во-первых, из эксперимента определяют диаграмму обратного рассеяния либо при малых углах облучения (моностатическая радиолокация), либо при углах, незначительно отличающихся от угла отражения (бистатическая радиолокация). Далее, учитывая форму диаграммы обратного рассеяния (или диаграммы отражения), подбирают такое значение эффективной диэлектрической проницаемости, чтобы рассчитанная интенсивность принимаемого радиолокатором сигнала соответствовала действительному. Это значение эффективной диэлектрической проницаемости и принимают за исходное.

Лабораторные исследования различных горных пород, проведенные советским ученым В. Д. Кротиковым, а позднее повторенные американцами М. Кемпбеллом и Дж. Ульрихом, показали, что для обезвоженных пород наблюдается однозначная связь между эффективной диэлектрической проницаемостью, определенной на основании радиолокационных измерений на сантиметровых, дециметровых и метровых длинах волн, и плотностью исследуемого грунта. Впоследствии эта зависимость подтвердилась результатами аналогичных исследований с использованием образцов лунного грунта, доставленных на Землю.

Это открытие заставило по-новому взглянуть на возможности радиолокационных измерений — как метода дистанционного определения плотности поверхностного слоя планет. Было проведено сопоставление результатов определения плотности, полученных как с помощью радиофизических измерений, так и другими методами. Эти результаты оказались близкими по своему значению.

И, наконец, обратимся к явлению преломления радиолокационного сигнала. Оно не учитывается при моно- и бистатичеоких радиолокациях. Однако при исследовании условий распространения ультракоротковолновых сигналов выяснилось, что данную компоненту принимаемого радиолокатором сигнала следует учитывать. В частности, его интенсивность вблизи границы раздела двух сред также в основном зависит от эффективной диэлектрической проницаемости.

Моностатическая радиолокация . При осуществлении мягкой посадки автоматической станции на поверхность планеты необходимо проводить непрерывные измерения скорости движения и высоты полета автоматической станции. Эти данные поступают в бортовую систем}- управления станции при режиме активного управления посадкой пли при изменении режима работы корректирующих двигателей.

Измерения высоты полета и скорости движения обычно производятся с помощью радиолокационных высотомеров (рис. 4) и соответствующих датчиков скорости, в основе которых лежит принцип радиолокационного определения смещения частоты за счет эффекта Доплера. Однако эти приборы можно использовать не только по их прямому назначению, но и для исследовательских целей, т. е. для изучения физических характеристик поверхности планеты. Впервые радиовысотомер автоматической станции был использован для исследовательских целей при полете «Луны-9».

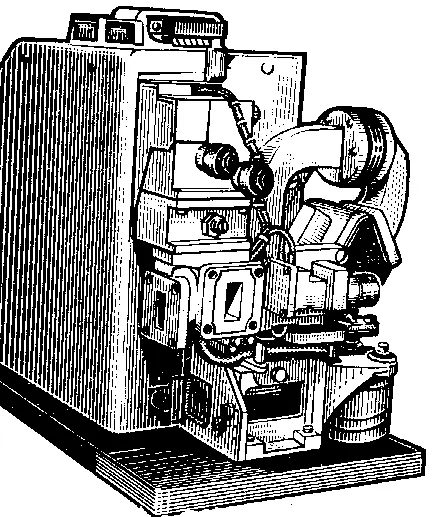

Рис. 4. Общий вид радиовысотомера автоматической станции «Луна-16», работающего в режиме приема—передачи
