Рассмотрим несколько подробнее схему получения информации о физических характеристиках исследуемой поверхности с помощью радиолокационных измерений. Радиолокационный сигнал, попадая на границу двух сред (например, атмосферы и самой поверхности), испытывает, как мы уже говорили, отражение, рассеяние и преломление. Пусть угол падения радиосигнала на поверхность Θ постоянен (рис. 3). Если приемник с приемной антенной совершит путь по полусфере с центром в точке 0 и будет при этом записывать интенсивность принимаемого сигнала, то интенсивность последнего будет сильно меняться в зависимости от направления его приема. Полученное таким образом трехмерное распределение интенсивности принимаемого сигнала называют индикатриссой рассеяния .

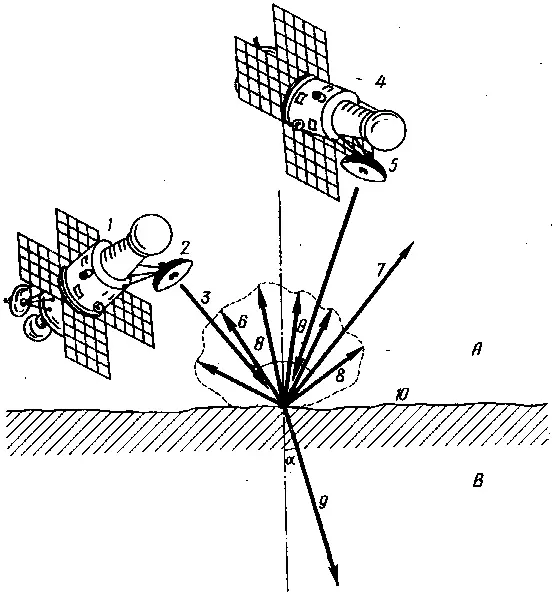

Рис 3. Схема радиолокационных измерений: 1 — космический аппарат с передатчиком; 2 — передающая антенна; 3 — облучающий радиосигнал; 4 — космический аппарат с приемником; 5 — приемная антенна; 6 — сигнал обратного рассеяния; 7 — отраженный сигнал; 8 — рассеянный сигнал; 9 — преломленный сигнал; 10 — граница раздела двух сред; А — менее плотная среда; В — более плотная среда; α — угол преломления; Θ — угол наблюдения (падения)

Наибольший но интенсивности радиосигнал в этом случае регистрируется в направлении зеркального отражения — под тем же углом Θ, но с другой стороны относительно нормали N . При отклонении угла наблюдения интенсивность отраженного сигнала резко падает. Область значений углов вблизи направления зеркального отражения, для которых характерна достаточно большая величина отраженного сигнала, зависит от степени шероховатости исследуемого участка поверхности с линейными размерами неоднородностей в десятки и сотни длин волн облучающего радиосигнала. Поэтому, измеряя ширину этой области (зоны) углов, можно получить информацию о так называемых крупномасштабных неоднородностях данной поверхности.

Поскольку реальная поверхность состоит из совокупности плоских и не плоских площадок весьма различного размера, то ширина зоны углов, для которых наблюдается значительный по интенсивности отраженный сигнал, позволяет получить лишь некоторую собирательную статистическую величину, характеризующую определенную степень неровности поверхности. Такой величиной для крупномасштабных неоднородностей (превышающих длину волны по своим размерам) является так называемый среднеквадратичный угол наклона поверхности σ α. Чем больше степень неровности поверхности, тем больше значение σ α.

Мы рассмотрели угловое распределение для отраженных сигналов при фиксированном угле облучения поверхности. Если угол облучения изменяется, то соответственно будет меняться форма индикатриссы рассеяния, а отраженный поверхностью сигнал будет включать и рассеянную компоненту (см. рис. 3). В радиолокации вместо индикатриссы рассеяния используется другая характеристика принимаемого излучения — диаграмма обратного рассеяния . Она представляет собой зависимость от угла наблюдения мощности сигнала, приходящего в направлении, обратном направлению облучения.

Диаграмма обратного рассеяния также зависит от степени шероховатости исследуемой поверхности. При малых значениях углов наблюдения форма диаграммы обратного рассеяния определяется теми же неоднородностями, которые характеризуют и отраженный сигнал, т. е. размер которых составляет десятки и сотни длин волн используемого радиолокационного сигнала. Однако при больших значениях углов наблюдения форма диаграммы обратного рассеяния зависит от мелкомасштабных неоднородностей, размеры которых порядка длины волны и меньше.

Таким образом, с помощью диаграммы обратного рассеяния можно получить информацию о рельефе поверхности и степени его изрезанности в более мелких масштабах. Это особенно важно при поиске лучших мест посадки автоматических станций и лучших трасс передвижения самоходных автоматических аппаратов. Например, подобные радиолокационные измерения использовались при выборе мест посадки американских аппаратов «Викинг» на поверхности Марса, когда полученная ранее информация с помощью фотографических методов оказалась неточной.

Анализ диаграммы обратного рассеяния позволяет при малых углах наблюдения Θ оценить величину среднеквадратичного угла наклона σ α— той же величины, которую дает угловое распределение отраженного сигнала. Это распределение, называемое диаграммой отражения , получают при бистатической радиолокации (об этом будет сказано дальше).
