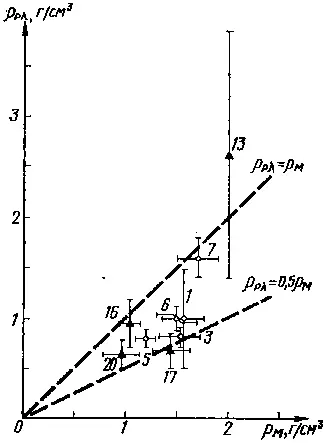

Рис. 7. Плотность грунта лунной поверхности по результатам, полученным одновременно механическими и радиолокационными методами с помощью станций «Луна» (заштрихованные треугольники) и «Сервейер» (кружочки)

Сопоставление данных по определению плотности грунта контактными и дистанционными методами позволило сделать ряд важных выводов. Эти методы измерений дали близкие результаты. Была определена поверхностная плотность лунного грунта (плотность первого сантиметра в глубину от поверхности), которая в среднем оказалась равной 1,2 г/см 3. Эта величина соответствует плотности измельченного лунного грунта при его насыпании без уплотнения (при имитации лунных условий в земной лаборатории). В разных районах Луны величина поверхностной плотности колеблется от 0,6 до 3 г/см 3.

В результате совместного анализа результатов контактных и дистанционных измерений плотности грунта было показано, что она экспоненциально возрастает с глубиной. Это позволило определить толщину переработанного метеоритной бомбардировкой верхнего покрова Луны. В разных районах величина такого слоя оказалась существенно различной, колеблясь от 40 см до 40 м (при среднем значении этой величины равной 5 м). Рис. 7. Плотность грунта лунной поверхности по результатам, полученным одновременно механическими и радиолокационными методами с помощью станций «Луна» (заштрихованные треугольники) и «Сервейер» (кружочки)

При полете почти всех космических аппаратов, выведенных на орбиту вокруг Луны, проводилась бистатическая радиолокация. При этом на космических аппаратах использовались различные методы модуляции и различные длины волн излучаемых сигналов, а также разные методики обработки принятых сигналов. Все эксперименты проводились по схеме, в которой передатчик размещался на борту искусственного спутника Луны (ИСЛ), а прием и обработка прямого и отраженного сигналов осуществлялись на наземном измерительном пункте.

Первый эксперимент по бистатической радиолокации был проведен в 1966 г. на ИСЛ «Луна-10» группой ученых из Института космических исследований АН СССР под руководством Н. Н. Крупенио на длине волны 1,7 м с импульсной модуляцией сигнала передатчика. Последующие эксперименты на аппаратах серий «Луна» и «Аполлон», а также на ИСЛ «Лунар Орбитер-1» и «Эксплорер-35», проводились с непрерывным излучением передатчика. На ИСЛ «Луна-22» была впервые применена частотная модуляция сигнала передатчика. Использование такой модуляции позволило при обработке отраженных сигналов измерить дальность от ИСЛ до района отражений на поверхности и получить при этом разрешение по дальности, равное 1,2 км. Поэтому в эксперименте были получены данные не только о среднеквадратичных углах наклона поверхности вдоль трассы полета ИСЛ, но также были оценены к вариации высот вдоль этой трассы.

Бистатические радиолокационные измерения, проведенные на ИСЛ «Луна-10» в восточной части видимого с Земли лунного диска, показали, что отраженный сигнал от горных районов имеет весьма изрезанную форму. Это свидетельствует о сильном влиянии неровностей рельефа горных областей на отраженный сигнал в метровом диапазоне длин волн (1,7 м) при облучении поверхности под большими углами падения (Θ = 60–80°).

Большая протяженность по дальности отраженного сигнала была вызвана сильной изрезанностью рельефа. Благодаря этому условия «зеркальности» для локальных отражающих площадок выполнялись для широкого диапазона углов падения, а, следовательно, и для большого диапазона дальностей.

На ИСЛ «Луна-11 и -12» группой ученых Института радиотехники и электроники АН СССР под руководством О. И. Яковлева были продолжены радиолокационные эксперименты в метровом диапазоне длин волн. В этих экспериментах разделение прямого и отраженного сигналов осуществлялось за счет различия их доплеровских частот. Эти ИСЛ не имели системы стабилизации (т. е. ИСЛ произвольно вращался относительно своего центра тяжести), а диаграммы направленности их бортовых антенн значительно отличались от круговых. Поэтому для определения энергетических соотношений между прямым и отраженным сигналами использовалось усреднение сигналов в течение отрезков времени, в которые ИСЛ занимал примерно одинаковое положение по отношению к наземному пункту, т. е. имел одинаковую высоту полета и угол падения относительно точки зеркального отражения.
