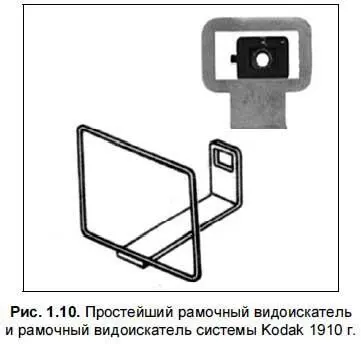

Он не требует батареек, работает в любых климатических условиях, даже под водой, и что более удивительно, до сих пор используется во многих камерах, особенно где важна надежность. Один пример, камеры, которые используют космонавты, имеют рамочный видоискатель, несмотря на современный уровень развития техники! Есть правда один недостаток, он не подходит к зум-объективам. Хотя это легко исправить, можно изготовить несколько таких рамок для разных фокусных расстояний.

Состоит из объектива и системы зеркало-призма. В окне видоискателя мы видим прямое, не перевернутое изображение (не перевернутое с помощью зеркала слева направо, как это бывает в камерах с двумя объективами, но по сути являющихся тоже зеркальными камерами). Пока не нажата кнопка спуска, зеркало, отражающее световой поток, проходящий через объектив, стоит под углом 45 градусов к оси объектива. Изображение, создаваемое объективом, отраженное зеркалом и преломленное через оборачивающую призму, как раз и видно в видоискателе. В момент спуска затвора, к сожалению, изображения не видно, т. к. зеркало поднимается, располагаясь параллельно верхней крышке камеры, а изображение проходит беспрепятственно к поверхности пленки (см. ЦВ1).

Как правило, это видоискатели, расположенные рядом с объективом. Это телескопический или улучшенный телескопический видоискатель с подсвеченной шкалой параллаксных меток. Такой объектив состоит из двух линз, которые дают небольшое, но прямое и очень яркое изображение снимаемых объектов, гораздо более яркое, чем у зеркальных камер, это позволяет следить за объектом в более сложных условиях освещения.

Однако из-за того, что такие видоискатели расположены рядом со съемочным объективом, при фотографировании близких объектов изображение не может точно соответствовать изображению на пленке. При фотографировании объектов, расположенных ближе 2–3 метров от камеры, приходится учитывать поправку на явление параллакса (см. рис. 1.8).

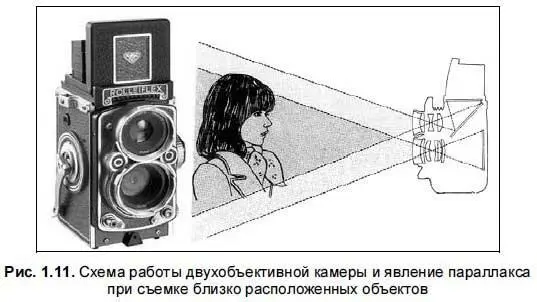

Ошибка параллакса — это проблема, возникающая при использовании видоискателя дальномерных или двухобъективных камер из-за того, что система видоискателя и съемочная система отделены друг от друга. Например, это может привести к срезанию части изображения при съемке с близкого расстояния (макросъемке), например цветов. В видоискателе вы будете видеть, что снимаете цветок целиком, на деле вы будете получать только часть его изображения (рис. 1.11).

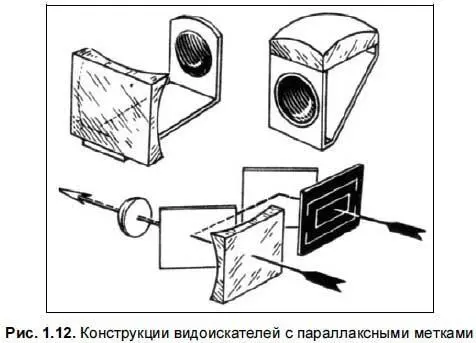

По внутреннему устройству телескопические видоискатели могут быть построены по системе Галилея или по системе Кеплера с обращаемым блоком. Обычно в конструкции предусмотрены подсвечиваемые ограничивающие и параллаксные рамки. Важным достоинством такого объектива является то, что независимо от положения зрачка относительно видоискателя, видоискатель будет отображать точные границы кадра (рис. 1.12).

Большинство так называемых «шкальных фотоаппаратов», выпускавшихся в 70-е годы прошлого столетия, имели на поверхности корпуса объектива символическую шкалу, облегчающую фокусировку на объект съемки. Такой подход давал и дает приемлемые результаты на широкоугольных объективах, обладающих большой глубиной резкости, например на фотоаппарате «Орион ЕЕ». При этом данная шкала, как правило, сопряжена со шкалой расстояний.

Большинство дальномерных камер оборудованы таким полезным устройством, как дальномер, он обычно совмещен с окном видоискателя, но требует дополнительного окошечка на передней стенке фотоаппарата для создания базы изображения.

По сути, это два раздельных оптических канала, и вращая оправу объектива, изменяя наводку на резкость и изменяя на шкале дистанций расстояние, мы перемещаем объектив, при этом в видоискателе нужно совместить как бы раздвоенное изображение, образованное разными оптическими каналами до полного их совпадения (рис. 1.13). Пользоваться устройством проще, чем писать о нем. Крутите диск установки расстояний, пока изображения не совпадут (такая схема работы реализована в фотоаппарате «Зоркий»).
