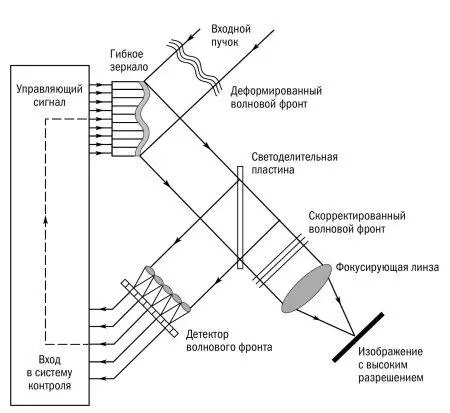

Рис. 3.34. Принципиальная схема адаптивной оптической системы телескопа.

Для небольших наземных телескопов, диаметр которых сравним с r 0 , можно считать, что в пределах объектива волновой фронт плоский и в каждый момент времени наклонен случайным образом на некоторый угол. Наклон фронта соответствует смещению изображения в фокальной плоскости, или, как говорят астрономы, дрожанию (в физике атмосферы принят термин «флуктуации угла прихода»). Для компенсации дрожания в таких телескопах достаточно ввести плоское управляемое зеркало, наклоняющееся по двум взаимно перпендикулярным осям. Опыт показывает, что такое простейшее исполнительное устройство в системе адаптивной оптики малого телескопа весьма существенно повышает качество изображения при длительных экспозициях.

У телескопов большого диаметра ( D ) на площади объектива укладывается порядка (D/ r 0 ) 2квазиплоских элементов волнового фронта. Этим числом и определяется сложность конструкции компенсирующего зеркала, т. е. количество пьезоэлементов, которые, сжимаясь и расширяясь под действием управляющих сигналов, с высокой частотой (до тысяч герц) изменяют форму «мягкого» зеркала. Нетрудно оценить, что на крупном телескопе (D = 8-10 м) полное исправление формы волнового фронта в оптическом диапазоне потребует корректирующего зеркала с (10 м/10 см) 2= 10 000 управляемых элементов.

Рис. 3.35. Мгновенное изображение яркой звезды, Веги, полученное французским астрономом А. Лабейри на 5-метровом Паломарском телескопе при атмосферном качестве изображений 1,5″. Именно такой угловой диаметр имеет вся эта «клякса» на фото, но состоит она из множества мелких частей – спеклов, каждый размером около 0,02″. Спеклы – это результат интерференции света, прошедшего через объектив телескопа и получившего случайные фазовые задержки при прохождении через атмосферу.

При нынешнем развитии систем адаптивной оптики это практически невыполнимо. Однако в близком инфракрасном диапазоне, где значение r 0 – 1 м, корректирующее зеркало должно содержать около 100 элементов, что вполне достижимо. Например, система адаптивной оптики «Интерферометра Очень большого телескопа» (VLTI) Европейской южной обсерватории в Чили имеет корректирующее зеркало из 60 управляемых элементов.

Для выработки сигналов, управляющих формой корректирующего зеркала, обычно анализируется мгновенное изображение яркой одиночной звезды. В качестве приемника используется анализатор волнового фронта, размещенный у выходного зрачка телескопа. Сквозь матрицу из множества небольших линз свет звезды попадает в ПЗС-камеру, сигналы которой оцифровываются и анализируются компьютером. Управляющая программа, изменяя форму корректирующего зеркала, добивается того, чтобы изображение звезды имело идеально «точечный» вид. По сути, в этом-то и заключается главная идея астрономической системы адаптивной оптики: нам заранее известно, каким в идеальном телескопе должно быть изображение звезды! Звезда должна выглядеть точкой (точнее, маленьким дифракционным кружочком). Искривив мягкое зеркало так, чтобы изображение звезды стало точкой, мы сделаем четкими и изображения всех соседних с ней объектов!

Эксперименты с системами адаптивной оптики начались в конце 1980-х гг., а к середине 1990-х гг. уже были получены весьма обнадеживающие результаты. Одним из первых телескопов, на которых тестировалась система компенсации атмосферных искажений, в 1992 г. стал уже знакомый нам старенький 60-дюймовый «Хейл» обсерватории Маунт-Вилсон. 69-канальная система адаптивной оптики позволила повысить его угловое разрешение с 0,5–1,0″ до 0,07″. С 2000 г. практически на всех крупных телескопах используются такие системы, позволяющие довести угловую разрешающую способность телескопа до его физического (дифракционного) предела. В конце ноября 2001 г. система адаптивной оптики начала работать на 8,2-метровом телескопе «Йепун» (VLT, Чили). Это существенно улучшило качество наблюдаемой картины: теперь угловой диаметр изображений звезд составляет 0,07″ в спектральном диапазоне К (2,2 мкм) и 0,04″ в диапазоне J (1,2 мкм).

Искусственная звезда. Для быстрого анализа изображения в системе адаптивной оптики используется опорная звезда, которая должна быть весьма яркой, поскольку ее свет делится анализатором волнового фронта на сотни каналов и в каждом из них регистрируется с частотой около 1 кГц. К тому же яркая опорная звезда должна располагаться на небе вблизи изучаемого объекта. Однако в поле зрения телескопа далеко не всегда встречаются подходящие звезды: ярких звезд на небе не так много, поэтому до недавних пор системам адаптивной оптики были доступны наблюдения лишь 1 % небосвода – маленькие площадки вокруг ярких звезд. Чтобы снять это ограничение, было предложено использовать искусственный «маячок», который располагался бы вблизи изучаемого объекта и помогал зондировать атмосферу.
