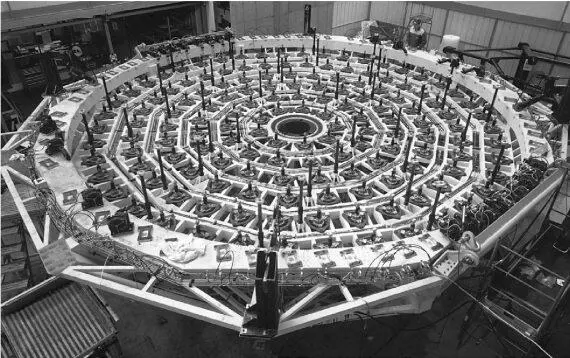

Рис. 3.29. Оправа главного зеркала одного из телескопов VLT. Видны выступающие вверх «пальцы» 150 актюаторов, управляющих формой 8,2-метрового зеркала.

Главная особенность современных астрономических систем активной оптики – электронная линия обратной связи, позволяющая контролировать качество изображения и при необходимости исправлять его, управляя деформацией главного зеркала и перемещая вторичное зеркало телескопа. Контроль выполняется по изображению гидировочной звезды, которая выбирается на небе вблизи от изучаемого объекта и одновременно используется для точного ведения телескопа за объектом (гидирования). Размещенный у выходного зрачка телескопа анализатор волнового фронта исследует изображение звезды, пропущенное через матрицу из множества небольших линз (например, 30x30 линз). Каждая линза строит изображение звезды, которое регистрируется ПЗС-камерой. Разработано несколько способов выявления кривизны волнового фронта: по взаимному положению изображений, построенных каждой линзой, по степени их контраста и др. Чтобы результат анализа не зависел от случайного атмосферного дрожания изображения, измерения накапливаются и усредняются на интервалах в 20–30 секунд. По данным анализатора волнового фронта компьютер вырабатывает управляющие сигналы, которые усиливаются и передаются на многочисленные механические домкраты (актюаторы), упирающиеся снизу с необходимым усилием в главное зеркало, а также слегка перемещающие вторичное зеркало.

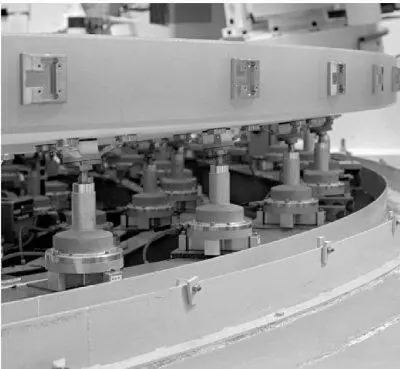

Рис. 3.30. Актюаторы главного зеркала VLT.

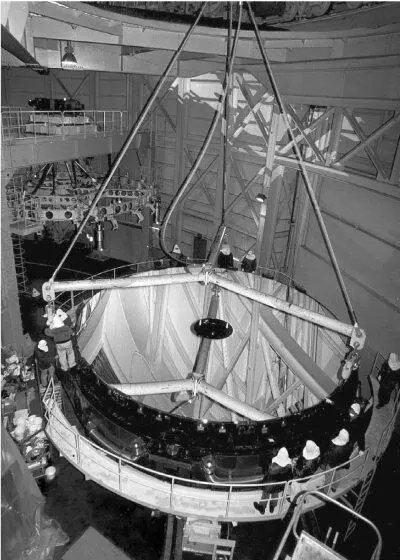

Рис. 3.31. Зеркало диаметром 8,3 м японского телескопа «Субару» в процессе монтажа.

При наличии системы активной оптики требования к главному зеркалу телескопа меняются принципиально: оно должно быть не предельно жестким, как раньше, а достаточно мягким, чтобы поддаваться управлению. Поэтому у современных крупных телескопов главное зеркало либо относительно тонкое (например, при диаметре 8–9 м имеет толщину всего 20 см), либо состоит из нескольких независимых элементов (например, у 10-метровых телескопов «Кек-1» и «Кек-2» главное зеркало составляют 36 гексагональных двухметровых пластин).

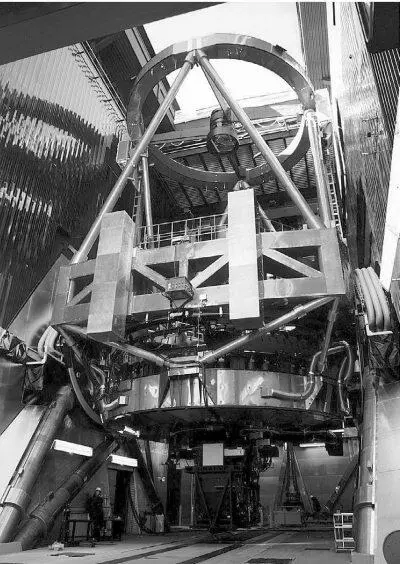

Рис. 3.32. Телескоп «Субару» в башне на вершине Мауна-Кеа. При диаметре зеркала 8,3 м телескоп весит 500 т. Фокусное расстояние главного зеркала 15 м.

Тонкое и легкое зеркало объектива позволяет существенно облегчить всю конструкцию телескопа. К тому же такое зеркало быстро принимает температуру окружающего воздуха, а это снимает проблему термических деформаций.

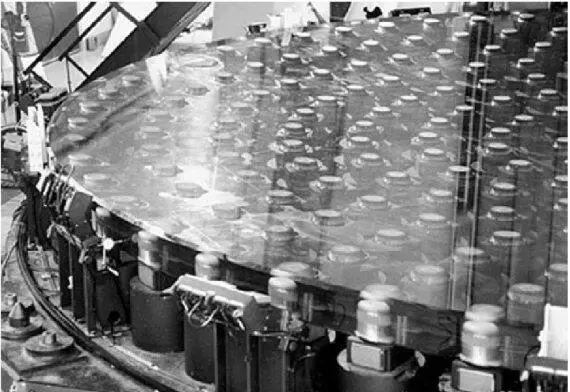

Рис. 3.33. Зеркало телескопа «Субару» в процессе тестирования (до алюминирования). Изготовлено оно из стекла ULE (ultra-low thermal expansion glass). Обратите внимание на его малую толщину – всего 20 см. Вес зеркала 22,8 т. Его формой управляет 261 актюатор.

Первая система активной оптики была реализована в 1989 г. на 3,5-метровом «Телескопе новых технологий» (New Technology Telescope, NTT) Европейской южной обсерватории (Ла-Силья, Чили). В 1992 г. подобная система была создана для управления главным сегментным зеркалом 10-метрового телескопа «Кек-1» (Мауна-Кеа, Гавайи). Затем полностью активной оптической системой были оснащены четыре главных 8,2-метровых телескопа с тонкими монолитными зеркалами, входящие в состав «Очень большого телескопа» (VLT) Европейской южной обсерватории (Паранал, Чили). Сейчас все наземные телескопы диаметром 8-10 м имеют систему активной оптики. В будущем такие системы станут применяться и на крупных космических многозеркальных телескопах, подверженных тепловой деформации. При этом они будут давать идеальные изображения, качество которых ограничено только дифракцией света.

Но у наземных телескопов есть свой враг – атмосфера. Хотя при использовании активной оптики их собственное качество становится практически идеальным, качество получаемого ими изображения ограничено нестабильностью атмосферы, для подавления которой предназначена система адаптивной оптики. А что это такое?
