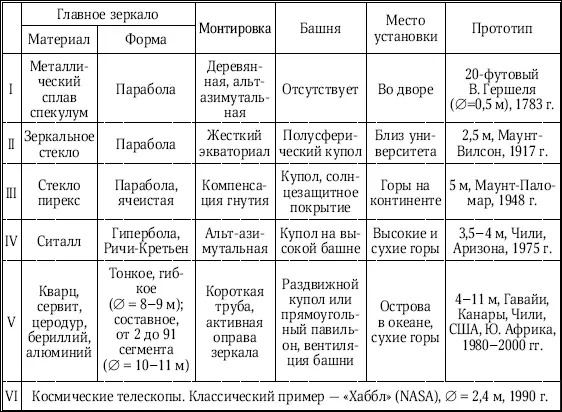

Таблица 3.3

Шесть поколений телескопов-рефлекторов

Нужно сказать, что и сами астрономы поначалу запутались в этих именах. Назвав четвертый телескоп звучным индейским именем Йепун (Yepun), ученые перевели его смысл как «ярчайшая звезда ночного неба», а поскольку таковой является Сириус, то астрономы были уверены, что именем этой звезды они и назвали свой телескоп. Однако, когда «крестины» телескопов уже состоялись, некоторые специалисты по языкам усомнились в правильности этого перевода и провели дополнительные изыскания. Не так-то легко оказалось найти знатоков почти вымершего языка. Но все же удалось выяснить, что слово «йепун» означает не «ярчайшая звезда ночи» (т. е. Сириус), а «вечерняя звезда» и относится оно к планете Венере. Заметим, что индейцы мапуче, как и многие древние народы, не отождествляли «вечернюю звезду» и «утреннюю звезду» с одной планетой Венерой в ее разных положениях относительно Солнца, а считали их двумя разными светилами. Итак, четвертый 8-метровый телескоп ESO, нареченный как «Йепун», носит имя «вечерней звезды» – Венеры. Весьма достойное астрономическое имя, хотя и не такое «звездное», как было изначально задумано.

Хотя ни один большой телескоп не повторяет предыдущие, а несет в себе новые инженерные элементы, все же эволюцию крупнейших телескопов-рефлекторов можно представить в виде смены нескольких поколений (табл. 3.3).

Каковы же особенности наземных телескопов последнего, пятого поколения? Этих особенностей много: они и в материалах, и в технологиях, и в принципиально новых идеях, уже воплощенных или ждущих своего часа. Главная черта новых телескопов – отказ от жесткого зеркала. Теперь поддержание идеальной формы главного зеркала и вообще заданных оптических параметров телескопа возложено на систему активной оптики. Что это такое?

Система активной оптики – это автоматическая система для поддержания идеальной формы и правильного расположения оптических элементов телескопа-рефлектора, прежде всего его главного и вторичного зеркал. Идеальную форму (параболоида, гиперболоида или сферы, в зависимости от оптической схемы телескопа) стараются придать зеркалам при их изготовлении на оптическом предприятии, но нередко при этом остаются невыявленные дефекты. В дальнейшем качество зеркал ухудшается при их транспортировке в обсерваторию и сборке телескопа в башне. Во время эксплуатации телескопа его элементы подвергаются переменным механическим и термическим нагрузкам, вызванным поворотами телескопа при его наведении на объекты наблюдения, суточными перепадами температуры и т. п. Особенно сильно искажают форму главного зеркала телескопа его повороты по высоте, они же приводят к переменному гнутию конструкции телескопа, сбивая настройку оптических элементов.

Исторически поддержание формы оптических элементов телескопа основывалось на их жесткости. Как мы уже знаем, к концу XIX в. телескопы-рефракторы приблизились к своему пределу: с ростом диаметра и веса линз поддерживать их форму становилось все сложнее, поскольку крепление линзы возможно лишь по ее периметру. Когда диаметр линзовых объективов достиг 1 м, технические возможности оказались исчерпаны: два крупнейших в мире линзовых телескопа: рефракторы Ликской (91 см) и Йерксской (102 см) обсерваторий – никогда не будут превзойдены, во всяком случае до тех пор, пока линзы делают из стекла, а сами телескопы располагаются на поверхности Земли, в условиях обычной силы тяжести.

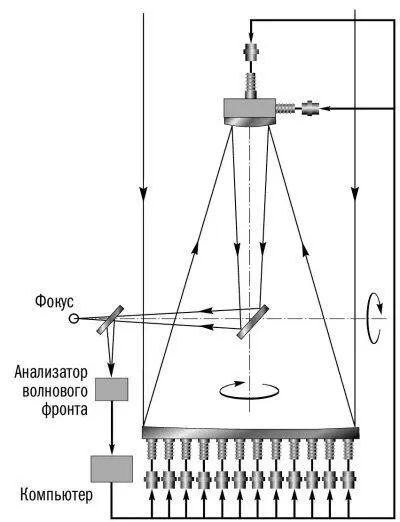

Рис. 3.28. Принципиальная схема системы активной оптики, применяемой на Европейской южной обсерватории.

Проблему деформации объектива удалось решить путем перехода к телескопам-рефлекторам: жесткая монтировка телескопа поддерживает зеркальный диск объектива по всей его нижней поверхности, препятствуя изгибу. Теперь такие оптические системы называют пассивными. Вес зеркала удавалось значительно снизить без потери жесткости, придав ему форму пчелиных сот и оставив сплошной только верхнюю, зеркальную поверхность. Наконец, для наиболее крупных зеркал диаметром 2,5–6,0 м была разработана механическая система разгрузки. Она поддерживает зеркало снизу в нескольких точках так, что сила упора зависит от положения телескопа: чем ближе к зениту смотрит телескоп, а значит, чем более горизонтально расположено его главное зеркало, тем сильнее упираются в него снизу поддерживающие «пальцы», не позволяя зеркалу прогибаться. Фактически это стало первым шагом к системе активной оптики.
