10. Большая отражательная поверхность для повышения освещенности глубокой узкой раны.

К микрохирургическим инструментам предъявляют ряд специфических требований:

1. Высокая точность изготовления всех частей (прецизионность).

2. Небольшая длина рабочих частей для постоянного контроля их положения в поле зрения операционного микроскопа.

3. Достаточная длина рукояток для фиксации пальцами в положении «писчего пера» или «смычка».

4. Способность передачи малейшего усилия пальцев на рабочие части, обеспечиваемая:

• отсутствием фиксирующего устройства (кремальеры);

• использованием упругих свойств возвратных пластинчатых пружин на конце рукояток.

5. Чувствительность рабочих частей к малейшим движениям пальцев хирурга.

6. Абсолютное совпадение амплитуды перемещения рабочих частей и рукояток инструмента в зависимости от силы воздействия пальцев хирурга.

7. Матовость поверхности, предупреждающая утомление глаз хирурга при продолжительной операции с использованием яркого источника света.

8. Миниатюрность рабочих частей при сохранении обычных параметров рукояток, удобных для фиксации в ладонях.

9. Ребристость наружных поверхностей рукояток для лучшей фиксации инструмента.

10. Хорошая сбалансированность всех частей инструмента, обеспечивающая точность движений.

11. Достаточная масса для лучшей проприоцептивной чувствительности (ощущения тяжести инструмента) – рис. 21.

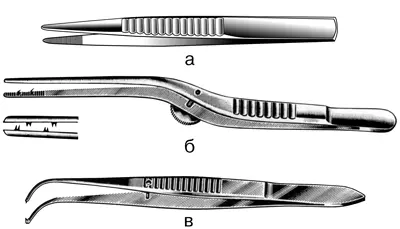

Рис. 21. Различия в конструкции инструментов схожего функционального назначения: а – общехирургический инструмент – анатомический пинцет; б – пинцет для отслаивания хряща, используемый в хирургической стоматологии; в – микрохирургический пинцет (по: Medicon instruments, 1986).

1. Рабочая часть, обеспечивающая выполнение основной функции: бранши у зажимов, лезвия у ножниц, губки у кусачек.

2. Вспомогательная часть для приведения в действие рабочих частей инструмента: ручки, замки, кремальеры.

Конструкция инструмента может быть:

1. Цельной – инструменты, состоящие из одной детали (скальпели, зонды и т. д.), изготовленной из однородного материала.

2. Сборной – инструменты, собранные из нескольких составляющих, соединенных между собой разными способами:

• замковым способом, обеспечивающим плавное движение относительно друг друга частей инструментов;

• кремальерным способом, позволяющим фиксировать бранши в заданном положении.

3. Комбинированной – инструменты, представляющие собой соединенное в одно целое металлическую и пластмассовую части (например, одноразовый скальпель).

Виды кремальер:

1. Зубчатая кремальера.

2. Винтовая кремальера.

3. Кремальера в виде щеколды.

Устройство стандартной зубчатой кремальеры:

• на одной половине дугообразной рейки имеется одиночный зуб;

• на другой половине рейки несколько зубьев ориентированы в том же направлении.

При встречном движении происходит фиксация кремальеры в нужном положении за счет взаимного зацепления зубьев.

Кремальера может располагаться не только на середине или концах рукояток, ориентированная в одной с ними плоскости, но и находиться на торцах рукояток перпендикулярно к их плоскости. Применение такой конструкции чревато возможностью повреждения хирургических перчаток (рис. 22).

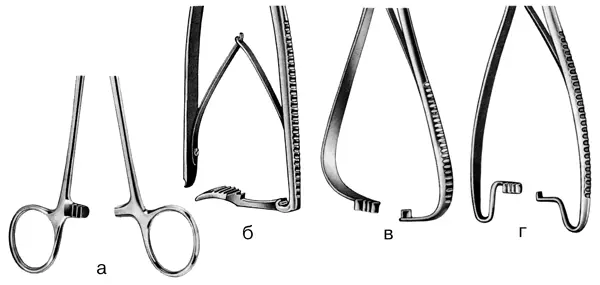

Рис. 22. Варианты расположения кремальер на рукоятках хирургических инструментов (по: Medicon instruments, 1986): а – на протяжении рукояток; б, в, г – на дугообразных концах рукояток.

Для быстрого и уверенного размыкания кремальеры нужно обучиться следующему простому приему:

1. Одно кольцо рукоятки зажима должно быть надето на основание дистальной фаланги I пальца.

2. Другое кольцо рукоятки фиксируют средней фалангой IV пальца.

3. При прижатии IV пальца к ладони и отведении I пальца происходит размыкание зубьев кремальеры.

4. При сведении пальцев происходит фиксация кремальерного устройства в нужном положении.

Разъединение тканей может быть произведено:
