Франсиско Мартин Касальдеррей - Мир математики. Том 16. Обман чувств. Наука о перспективе

Флорентийский локоть ( braccio ) — традиционная мера длины, равная 58,4 см. Таким образом, для Альберти средний рост человека равнялся 175 см.

«Этими локтями я делю нижнюю лежащую линию четырехугольника на столько частей, сколько он их вмещает. Затем внутри этого четырехугольника, там, где мне вздумается, я устанавливаю точку, которая занимала бы то место, куда ударяет центральный луч, и поэтому я называю эту точку центральной. Хорошо будет поместить эту точку над нижней лежащей линией четырехугольника не выше роста того человека, которого мне предстоит написать, ибо таким образом как зритель, так и видимые написанные вещи кажутся находящимися на одном уровне. Итак, поместив центральную точку, как я сказал, я провожу из нее прямые линии к каждому делению на лежащей внизу линии четырехугольника. Эти проведенные линии показывают мне, каким образом изменяется каждое поперечное протяжение, как бы уходя в бесконечность».

Четырехугольник Альберти.

(источник: FMC)

Схема, которую описывает Альберти, выглядит так, как показано на следующем рисунке.

Схема перспективы по Альберти.

(источник: FMC)

Картинная плоскость π ', на которой расположено «окно», не совпадает с плоскостью π , а параллельна ей. Поэтому предметы на картине по размеру не совпадают с реальными, а изображены в определенном масштабе. Масштаб художник выбирает тогда, когда определяет, какой размер будет иметь изображение человека на картине. Когда воображаемая пирамида с вершиной в точке зрения О и основанием ABCD пересекает картинную плоскость, образуется трапеция A'B'C'D' . Проекцией точки О на картинную плоскость будет точка О' , так называемый центр перспективы. Для изображения поперечных линий в перспективе Альберти предлагает следующий метод:

«Я беру маленькую площадь, провожу на ней прямую линию и делю ее на части, подобные тем, на которые разделена лежащая нижняя линия четырехугольника. Затем наверху я ставлю точку, на той же высоте от этой линии, на которой я помещал в четырехугольнике центральную точку над его нижней линией, и из этой точки я провожу линии к каждому делению, обозначенному на первой линии. Затем я произвольно устанавливаю расстояние глаза от картины и провожу, как говорят математики, перпендикулярную линию, пересекающую любую встречную линию. <���…> Эта перпендикулярная линия при пересечении с другими линиями дает мне, таким образом, последовательность всех поперечных протяжений. И таким образом у меня в картине оказываются обозначенными все параллели, то есть квадратные локти пола».

Построения, описанные Альберти, можно представить на следующем рисунке:

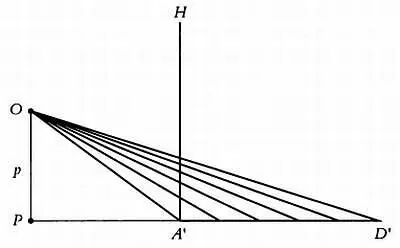

Вспомогательный рисунок для метода Альберти.

(источник: FMC)

Проведем отрезок A'D' и разделим его на столько же частей, что и основание четырехугольника. Выберем точку Р , куда мы хотим поместить наблюдателя, и обозначим точку О на перпендикуляре, опущенном в точку Р . Расстояние ОР равно расстоянию между центром перспективы и основанием четырехугольника. Точки пересечения линии А'Н и лучей зрения, соединяющих точку О с отметками на отрезке A'D' , определят, где будут проходить поперечные линии:

Чтобы изобразить квадраты, на которые разделен пол, достаточно перенести эти точки на картину, как показано на рисунке выше. Альберти в качестве доказательства правильности своего метода предлагает провести диагональ одного из квадратов и убедиться, что ее продолжение совпадет с диагоналями соседних квадратов.

* * *

АЛЬБЕРТИ . РАЗНОСТОРОННИЙ ГУМАНИСТ

Возможно, Леон Баттиста Альберти(1404–1472) вместе с Леонардо да Винчи является одним из ярчайших разносторонних художников Возрождения. Он был архитектором, математиком, гуманистом и поэтом, а также занимался криптографией, лингвистикой, философией, музыкой и археологией. Он принадлежал к богатому семейству флорентийских торговцев и банкиров, нашедших убежище в Генуе. Он учился в Венеции, затем в Падуе, после чего перешел в Болонский университет, где начал изучать право. Там же он обучился музыке, живописи, скульптуре, математике, философии и греческому языку. Он был очень плодовитым писателем и создал множество работ как на латыни, так и на тосканском языке, ярым защитником которого он являлся. Он был другом Донателло и Брунеллески, которому посвятил свою книгу «О живописи». Во Флоренции он работал архитектором и преимущественно выполнял заказы торговца и гуманиста Ручеллаи, который, помимо прочего, в 1446 году повелел ему завершить работы над фасадом церкви Санта-Мария-Новелла, прекращенные в 1365 году, когда были построены аркады первого уровня. Альберти также спроектировал палаццо Ручеллаи и часовню Гроба Господня флорентийской церкви Святого Панкратия. В 1450 году он спроектировал храм Малатесты в Римини, а также церковь Сан-Себастьяно в Мантуе.
