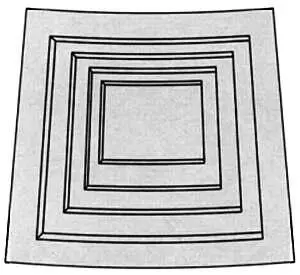

Кессоны купола имеют особую форму и видны с поверхности пола без искажений.

(источник: FMC)

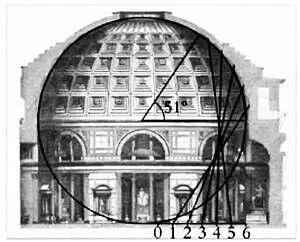

Римский Пантеон в разрезе. Указаны точки схода нижних краев кессонов.

При внимательном рассмотрении становится понятно, что при постройке Пантеона широко использовалось число 7 и кратные ему. В храме семь капелл, число кессонов в каждом ряду купола равно 28. Однако кессоны на куполе расположены в пять рядов. Не будем искать мистические объяснения этому, так как чаще всего они являются плодом спекуляций. Укажем лишь, что эти числа, возможно, имеют астрономическое значение. Так, кольца кессонов, соответствующие окружностям, изображенным на полу, могут символизировать орбиты пяти планет. Круг света, падающий через отверстие в куполе в центр круглого пола, символизирует Солнце, Луну — сама Луна, которую можно наблюдать через отверстие в куполе несколько дней в году. 28 кессонов символизируют дни лунного месяца, состоящего из четырех фаз по семь дней в каждой. Однако это всего лишь гипотеза.

Все размеры Пантеона были точно выверены и рассчитаны не только для того, чтобы обеспечить равновесие самого большого купола античного мира, но также и для того, чтобы пробудить чувство гармонии и цельности в каждом, кто заходит внутрь.

* * *

СФЕРА И ЦИЛИНДР. ЦИЦЕРОН И АРХИМЕД

Как мы уже говорили, Марк Туллий Цицерон интересовался геометрией, а также, насколько можно судить, жизнеописаниями геометров. По его словам, в 75 году до н. э. он посетил Сицилию и обнаружил там могилу Архимеда, которую узнал по изображению вписанной в цилиндр сферы на надгробной плите. По легенде, Архимед считал своим величайшим достижением доказательство того, что объем сферы и площадь ее поверхности соответственно равны двум третьим объема и площади поверхности цилиндра, описанного вокруг нее.

Если обозначить радиус сферы за г, то радиус основания описанного цилиндра также будет равен r, высота — 2r. Обозначив за V sобъем сферы, за V c — объем цилиндра, получим:

Аналогично, обозначив за S sплощадь поверхности сферы, за S c— общую площадь поверхности цилиндра (площадь боковой поверхности и площадь оснований), получим:

Подставив в эти формулы размеры Пантеона, где радиус сферы равен 21,72 м, получим:

Без учета выступов общая площадь внутренней поверхности Пантеона, включая площадь поверхности пола, в пять раз больше площади пола, примерно равной 1,482 м 2.

* * *

Работы над фасадом церкви Санта-Мария-Новелла во Флоренции были начаты в 1350 году, однако на первом этапе была завершена лишь нижняя его половина. В 1439 году, во время Флорентийского собора, который проходил в этой церкви, было принято решение завершить строительство. Несколько лет спустя эта задача была поручена Леону Баттисте Альберти. Альберти, автор «Десяти книг о зодчестве» и первого трактата о перспективе, спроектировал верхнюю половину фасада, сделав ее модульной, пропорциональной, равновесной, ритмичной, гармоничной и красивой. Пропорция, ритм, равновесие, красота — эти свойства архитектурных работ Альберти обозначал одним латинским словом concinnitas .

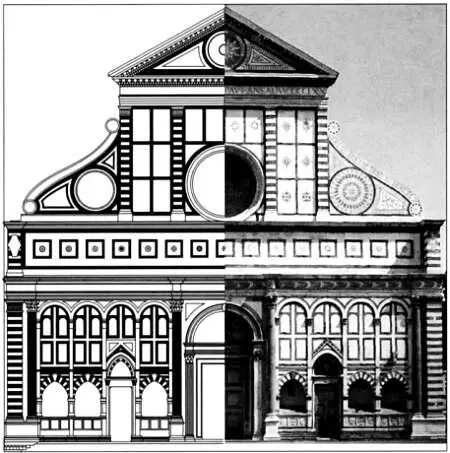

Фасад церкви Санта-Мария-Новелла во Флоренции.

(рисунок: АМА; фотография: FMC)

Парус корабля, раздуваемый ветром, — герб семейства Ручеллаи, изображенный на фасаде церкви Санта-Мария-Новелла во Флоренции.

(источник: FMC)

Первый камень современного здания церкви Санта-Мария-Новелла был заложен в день Святого Луки в 1246 году. Ранее на этом месте располагалась небольшая старинная церковь, построенная монахами-францисканцами по прибытии во Флоренцию. Строительные работы продолжались до середины следующего столетия. Церковь была освящена лишь в 1420 году папой Мартином V, резиденция которого располагалась во Флоренции.
