Доминантой внутренней части Пантеона является грандиозный полусферический купол. В его верхней части имеется отверстие диаметром 30 римских футов (8,92 м), которое является единственным источником света. Во время дождя через это отверстие в храм попадает вода, которая льется на квадратные и круглые мозаики пола. В лужах воды на полу отражается внутренняя часть купола, тем самым создается изображение полной сферы.

Внутренняя часть храма имеет простую и гармоничную форму. Она представляет собой сферу, касающуюся цилиндра. Радиус этой сферы равен высоте цилиндра.

Иными словами, если мы войдем в храм, то увидим цилиндр, высота которого равна половине диаметра его основания. Этот цилиндр делится круговыми карнизами на два уровня. Верхний карниз совпадает с линией импоста купола, центр симметрии цилиндра — с центром купола, который имел бы форму идеальной полусферы, если бы не срез в горизонтальной плоскости вблизи вершины свода, где расположено уже упомянутое нами отверстие.

Ширина внутренней части здания — 43,44 м (150 римских футов), радиус сферы — 21,72 м. На нижнем этаже той части храма, что имеет цилиндрическую форму, расположены семь капелл, три из которых имеют форму полукруга, четыре — трапециевидную. Все они имеют две колонны, за исключением главной капеллы, заменяющей апсиду и расположенной напротив входа. Апсида также имеет две колонны, которые, в отличие от остальных капелл, не делят проем на части, а расположены по бокам от него. Кроме того, в несущей стене у входа в храм расположена еще одна, восьмая ниша.

* * *

«КУПОЛ, СПОСОБНЫЙ ПОКРЫТЬ СВОЕЙ ТЕНЬЮ ВСЕ ТОСКАНСКИЕ НАРОДЫ»

Эта хвалебная фраза из трактата «О живописи» Альберти, обращенная к его другу Филиппо Брунеллески, является несколько преувеличенной. Тем не менее купол собора Санта-Мария-дель-Фьоре поистине огромен и достоин восхищения как с архитектурной, так и с эстетической точки зрения. При его постройке не использовались леса — купол изначально представлял собой самоподдерживающуюся конструкцию. Его можно сравнить только с куполом римского Пантеона, но творение Брунеллески намного более легкое и воздушное.

Для художников и гуманистов кватроченто этот купол был доказательством того, что художественные и научные достижения Античности, которыми они так восхищались, пятнадцать столетий спустя стало возможным достичь и превзойти.

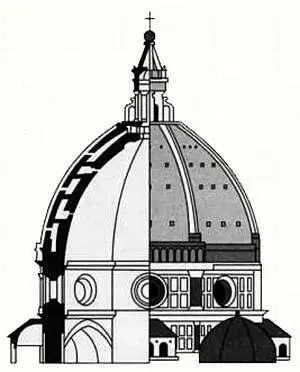

Купол собора Санта-Мария-дель-Фьоре, созданный Филиппо Брунеллески.

(источник: FMC)

* * *

Покрытие пола расположено слегка под наклоном, и дождевая вода, проникающая внутрь храма сквозь отверстие в куполе, стекает по сточным каналам, которые находятся под полом. Рисунок пола представляет собой квадратную сетку, в которой перемежаются круги и квадраты меньшего размера. Чередование фигур начинается в центре, где изображен квадрат, в который вписан круг, и продолжается в двух направлениях на плоскости.

Чтобы снизить вес купола, при его постройке использовался известковый раствор и пористый камень туф. Внутренняя часть купола украшена пятью рядами кессонов по 28 в каждом, которые, помимо декоративной функции, служат для уменьшения веса здания. Центральный угол между экватором купола и его верхней параллелью, проходящей по верхнему ряду кессонов, равен 51°. Промежуточные параллели делят дугу, заключенную между экватором и верхней параллелью, на пять равных частей. Иными словами, высота всех кессонов одинакова, а ширина последовательно уменьшается по мере приближения к вершине купола.

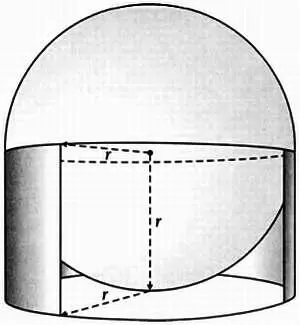

Схема внутренней части римского Пантеона.

(источник: FMC)

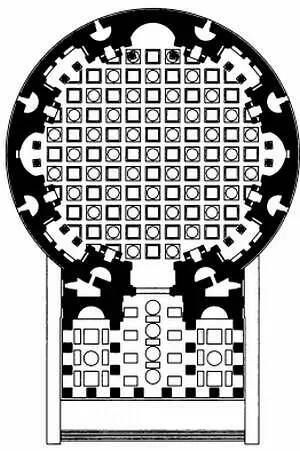

План римского Пантеона, II век н. э.

(источник: FMC)

Верхние края кессонов направлены к центру сферы, нижние края кессонов на каждом уровне — в сторону воображаемого круга, проведенного на полу. Если мы разделим радиус окружности пола на семь равных частей и проведем шесть окружностей, присвоив им номера от 0 (для наименьшей окружности) до 5 (для наибольшей), нижние края каждого ряда кессонов будут направлены в сторону окружности с соответствующим номером.
