Векторы напряжений и деформаций и матрица упругости по данным [15,с.229]:

Вектор начальной деформации от теплового воздействия [15,с.230]:

Напряжения вычисляются по закону Гука [15,с.233]:

или через узловые перемещения после подстановки

([В] – матрица градиента, {U} – перемещение узлов.

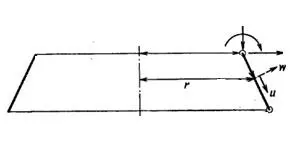

В работе [14,с.259] отмечено о применении одномерных элементов для осесимметричных оболочек к осесимметричной нагрузкой. В этом случае используется метод перемещений и поверхность оболочки разбивается на ряд усеченных конусов:

Изгибные и мембранные напряжения в оболочке корпуса аппарата однозначно определяются величинами обобщенными деформациями (искривления и растяжения срединной поверхности) [14,с.259]. Перемещения каждой точки срединной поверхности известны. Так, перемещения срединной поверхности оболочки под действием осесимметричной нагрузки однозначно определяются компонентами u и w по касательной к нормали поверхности.

Зенковичем [14,с.259] приводится следующая запись матриц перемещений {ε}, напряжений {σ} и упругости [D] в соответствии с четырьмя результирующими напряжениями на рисунке при φ = const (верхняя часть матриц соответствует мембранным усилиям, нижняя часть матриц соответствует изгибным жесткостям, сдвиговые части матриц не показаны):

Для решения задач колебаний колонных аппаратов необходимо учитывать зависимость изменения рассчитываемых параметров во времени.

Используется эквивалентная статическая задача, в которой каждый момент времени дискретизируется. Распределенная сила может быть заменена эквивалентной.

Для оболочек, как отмечает Зенкевич [16,с.352], записывается матрица масс конечных элементов (для плоских и изгибных напряжений), по которой находится общая матрица масс. Матрица масс строится аналогично матрице жесткости. Зенкевич на этом основании заключает, что решение задачи о колебаниях оболочек не вызывает затруднений.

В работе [16,с.176] Зенкевич отмечает, что введение инерционных членов в статическую задачу не усложняет решения. После вычисления матрицы масс элементов, задача принимает вид стандартной системы с конечным числом степеней свободы.

Для оболочки, совершающей перемещения (движение) динамическая задачи переводится в статическую задачу приложением сил от ускорения (по принципу д’Аламбера).

В работе [16,с.176] показано, что расчет упругой конструкции в условиях статической нагрузки описывается уравнением:

В этом уравнении [K] – матрица жесткости объединенной конструкции, {δ} – матрица всех узловых смещений, {Р} – матрица всех узловых нагрузок.

{F}p – силы в узлах от распределенных нагрузок, см. [38,с.176],

{F}ε0 – силы в узлах от начальной деформации, см. [38,с.21].

Матрица динамических сил в узлах [16,с.176]:

Матрица распределенной нагрузки [16,с.177]:

Распределенная нагрузка выражается в виде эквивалентных узловых сил [16,с.177]:
