Очень полезно тщательно выверить зккер, т. е. убедиться, действительно ли равны между собою его четыре угла. Для этого, расставив вехи по двум перпендикулярным направлениям, поверните эккер и посмотрите, будут ли эти направления совпадать с линиями булавок при новом положении эккера. Если нет, нужно булавки немного переместить, пока не добьетесь строгого равенства всех четырех его углов.

При съемке плана небольшого участка помощью мерного шнура и эккера вы можете поступать различно, смотря по тому, какую форму имеет участок. Рассмотрим здесь несколько случаев.

1) Пусть требуется снять план участка, изображенного на черт. 117. Начинаем с того, что провешиваем через него прямую линию 1–2 (цифры здесь имеют то же значение, что и буквы) так, чтобы она прорезывала его примерно посередине. Линию эту называют «магистра лью». Потом через все поворотные точки границы – 3, 4, 5, б, 7, 8 и 9 – проводят прямые под прямыми углами к «магистрали»; выполняется это помощью эккера. Точки 10, 11, 12, 13, 14, 15 и 16, в которых перпендикуляры встречают магистраль, отмечают колышками. Теперь остается измерить длины всех перпендикуляров: 3-10, 15-9, 4-11, 5-12 и т. д., а также расстояния колышков 10, 15, 11 и т. д. от точки 1. Записав эти длины против линий наброска, который мы делаем попутно на бумаге на глаз, мы имеем все данные, какие нам нужны для изготовления плана, а также для определения площади участка. Как вычерчивается план и определяется площадь по этим данным, будет объяснено далее.

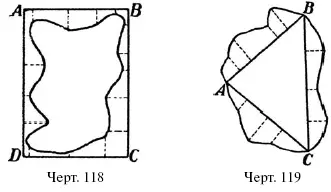

2) Если надо снять план участка, внутрь которого входить нельзя, – напр., план засеянного поля или озера (черт. 118), то обчерчивают его прямоугольником ABCD снаружи и проводят к его сторонам перпендикуляры.

3) Бывают случаи, когда для магистральных линий удобно пользоваться не прямоугольником, а треугольником. Напр., очертания участка черт. 119 удобно изобразить на плане, если провешить внутри него три линии в форме треугольника ABC и пользоваться этими линиями, как магистралями. Измерять углы между сторонами этого треугольника не нужно: достаточно измерить лишь длину сторон, так как по трем сторонам можно построить только один треугольник.

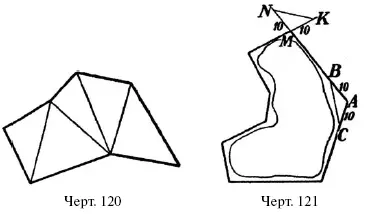

Иногда приходится пользоваться не одним треугольником, а сеткой из нескольких треугольников (черт. 120).

Если форма участка такова, что он плохо укладывается в рамках прямоугольника, то обчерчивают его многоугольником (черт. 121) Измерить стороны этого многоугольника недостаточно, чтобы иметь возможность его начертить: необходимо знать величину углов между сторонами. Для этого отмеряют от вершины каждого угла 10 метров и затем измеряют расстояние между концами отмеренных отрезков, – как показано для угла А на черт. 121. Треугольник АВС можно будет построить, так как известна длина его трех сторон. В тех случаях, когда соединительная линия не может быть промерена, откладывают 10 метров на продолжении сторон, как показано для угла M .

Черт. 120 Черт. 121

Во всех случаях у вас в руках оказывается черновой набросок участка земли с указанием величины измеренных расстояний.

Заметим еще, что когда перпендикуляры к магистралям коротки – как на черт. 118 – их проводят на глаз, без эккера, и измеряют не мерной веревкой, а шагами.

Остается объяснить, как по полученным нами данным чертится план участка, т. е. как превратить имеющийся у вас набросок в аккуратно исполненный чертеж.

Чтобы изобразить на плане участок, показанный на черт. 117, проводят по линейке магистральную линию 1–2 и откладывают на ней, в заранее выбранном масштабе, расстояние 1-10, 1-15, 1-11, 1-12 и 1-16 и т. д., т. е. отмечают точки 10, 15, 11, 12, 16 и т. д. Через эти точки проводят, помощью чертежного треугольника, перпендикуляры и откладывают на них, в том же масштабе, расстояния: 10-3, 15-9, 11-4 и т. д. Когда это сделано, соединяют точки 1, 3, 4, 5… прямыми линиями или изогнутыми, делая изгибы такими, какими они изображены на черновом наброске; ошибка здесь может получиться лишь небольшая, потому что основные, поворотные точки границы нанесены вполне точно.

Сходным образом приходится поступать в тех случаях, когда магистрали составляют треугольник (см. черт. 119). Треугольник, длина всех трех сторон которого известна, строят, как объяснено в § 17. В случае сети из нескольких треугольников их строят последовательно, примыкая один к другому. Когда треугольники начерчены, остается только провести перпендикуляры и докончить чертеж, как объяснено было для других случаев.
