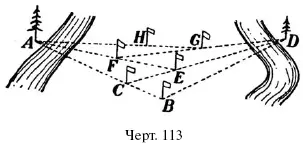

Потом на прямой CD ставим веху Е . Между Е и А помещаем веху F ; между F и D веху G ; между G и А – веху H и т. д. Подвигаясь постепенно таким образом все ближе и ближе к прямой AD мы наконец разместим последнюю пару вех как раз на этой прямой. А имея две доступные вехи, нетрудно уже расставить и сколько угодно других.

Сходным образом поступают и в том случае, когда между конечными точками А и D расположена горка, так что, стоя у одного конца линии, нельзя видеть другого. Здесь размещают вехи в таком порядке (черт. 114). Сначала ставят веху В, потом между А и В – веху С , а между В и D веху E. Между C и E устанавливают веху F и с нею повторяют то, что делали с вехой В, – т. е. ставят на линии FA веху G , а между F и D ставят веху Н – затем между G и Н ставят веху K и так постепенно подвигаются к прямой АD пока, наконец, не очутятся на ней с последней парой вех.

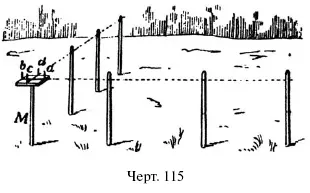

Взаимно перпендикулярные линии на земле проводятся при помощи инструмента, называемого эккером. Эккер – это две деревянные планки, скрепленные накрест и установленные на заостренной палке (черт. 115). У концов планок воткнуты 4 иглы (или прикреплены пластинки с прорезами) так, что прямые соединяющие противоположные иголки (или прорезы) пересекаются друг с другом под прямым углом. Впрочем нет надобности делать эккер непременно из перекрещивающихся планок; можно просто прибить четырехугольную или круглую доску к палке, в виде одноногого столика, а на этой доске установить четыре булавки Размещение булавок тоже дело не сложное: возьмите листок бумаги, перегните его раз, а затем второй раз так, чтобы линии первого сгиба совпадали. Когда вы развернете потом эту бумагу, на ней будут обозначены две линии, пересекающиеся под прямым углом. Расправьте этот листок на доске экера и воткните булавки в лики сгиба, близ краев. Бумажку можно тогда убрать– эккер готов.

Объясним теперь, как пользоваться эккером. Предположим, вы хотите аккуратно отмерить на земле прямоугольную площадку 35 метров длины и 15 ширины.

Воткнув заостренный конец эккера в одну из вершин отмеряемого четырехугольника, вы глядите вдоль двух булавок, повернув эккер так, чтобы линия вашего взгляда шла по направлению одной стороны будущей площадки (черт. 115). Помощник, по вашему указанию, ставит одну или две вехи как раз на этой линии, т. е. так, чтобы булавки покрывали расставляемые вехи. Когда это сделано и в провешенном направлении отмерена от эккера нужная длина, вы, не сдвигая эккера с места и не поворачивая его (даже не дотрагиваясь до него, чтобы не качнуть), смотрите вдоль двух других булавок, т. е. под прямым углом к прежнему направлению (черт. 115). Поставив в этом направлении веху, отмеряют на ней длину и концы обеих длинных линий соединяют прямой. Получается прямоугольник требуемых размеров.

Впрочем, если надо провести перпендикуляр короткий, то при некотором навыке можно сделать это без эккера, на глаз, – особенно, если линии при этом измеряются шагами, т. е. измерение вообще ведется только приблизительно.

Эккером можно воспользоваться и тогда, когда приходится мерить линию, по которой нельзя пройти с мерным шнуром. Пусть, например, требуется измерить расстояние от точки А до точки В (черт. 116); между ними лежит озеро или непроходимое болото. Ставим экер в точке Л, направляем две его булавки вдоль линии АВ , а по направлению двух других, под прямым углом к АВ , провешиваем (черт. 116) линию АС . В точке С под прямым углом провешиваем линию CD и отыскиваем на ней такую точку E , чтобы линия BE встречала под прямым углом линию CD . Это делается тоже помощью эккера; когда одна пара булавок направлена по линии CD, другая должна покрывать точку В ; после нескольких проб такую точку всегда удается найти. Найдя точку Е , измеряем расстояние СЕ : оно в точности равно тому непроходимому расстоянию АВ , которое мы желаем определить.
