Рауль Ибаньес - Мир математики - т.6 Четвертое измерение. Является ли наш мир тенью другой Вселенной?

Другим методом визуализации гиперкуба является изучение его развертки в трехмерном пространстве. В нашем трехмерном пространстве обычная коробка образована внешней частью куба — его квадратными гранями. Если открыть одну из них, как крышку, мы получим внутреннюю часть куба — пространство для хранения вещей. Во Флатландии, например, коробки представляли собой квадраты, а гранями таких коробок были стороны квадрата, одна из которых являлась крышкой, с помощью которой флатландцы открывали и закрывали коробку, используя внутреннее двумерное пространство для хранения вещей. Гиперкоробкой будет являться внешняя часть гиперкуба, образованная трехмерными кубическими гранями, одна из которых будет использоваться как крышка, и гиперсущества смогут хранить в четырехмерном внутреннем пространстве гиперкоробки свои вещи.

Если развернуть квадрат, или куб, или гиперкуб, мы получим их внешнюю часть: для квадрата — отрезки, для куба — квадраты, для гиперкуба — кубы, то есть фигуры на одну размерность меньше. Следовательно, мы можем развернуть их в пространстве меньшей размерности. Коробка из Флатландии — квадрат — может быть развернута в Лайнландии, и ее сможет увидеть король Лайнландии, чтобы понять, что такое квадрат. Наша обычная кубическая коробка может быть развернута на плоскости. Таким образом флатландцы могут попытаться понять форму куба. И, наконец, мы можем развернуть гиперкоробку в нашем трехмерном пространстве и лучше понять, что такое гиперкуб. На следующих рисунках изображены развертки в каждом описанном случае.

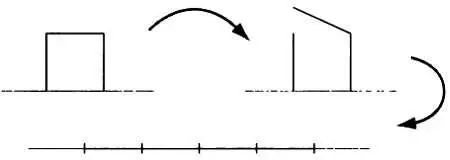

Давайте представим, как Квадрат — житель Флатландии — развернул одну из своих коробок в Лайнландии. Для этого он сначала открыл крышку коробки (если у нее не было крышки, то две из ее сторон нужно отделить друг от друга в вершине), а затем развернул ее в прямую линию. В конечном итоге он получил четыре равных отрезка, расположенных на одной линии, то есть в Лайнландии.

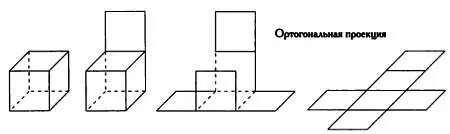

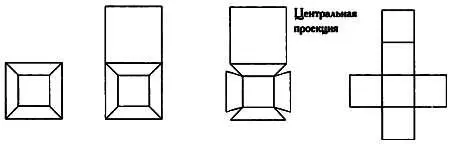

Теперь рассмотрим хорошо нам знакомую развертку кубической коробки. Как обычно, сначала мы откроем крышку. Если крышки нет, то одну из граней надо отделить от других, разрезав по трем ребрам. Когда крышка открыта, отделим друг от друга четыре боковых грани, разрезав коробку по четырем соединяющим их ребрам. После этого кубическая коробка может быть разложена на столе, образовав так называемую развертку куба, как показано на рисунке, хотя возможны и другие развертки.

* * *

ГЕКСАМИНО

Плоские фигуры, образованные путем соединения шести квадратов ребро к ребру (квадраты не могут касаться только вершинами), называются гексамино. Примером такой фигуры является развертка кубической коробки. Рассмотрим интересную задачу: сколько существует различных таких фигур? Их количество, конечно, зависит от числа квадратов. В общем случае полимино, или n-мино, образовано из nквадратов. Существует одно-единственное домино ( n— 2). Добавив один квадрат, мы можем построить два тримино ( n — 3). С еще одним квадратом мы получим пять тетрамино. Именно эти фигуры, кстати, используются в игрететрис. Существует 12 пентамино, которые также появляются в интересных играх. Наконец, добавив еще один квадрат к 12 пентамино, мы получим 35 гексамино. Но какие из них являются развертками куба? Попробуйте сами ответить на этот вопрос!

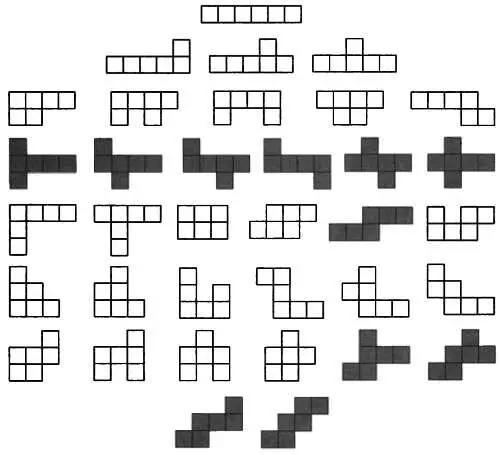

35 возможных гексамино, но лишь 11 из них являются развертками куба.

* * *

Теперь, используя аналогии для случаев меньших размерностей, мы попробуем получить развертку гиперкуба. Как и раньше, мы откроем крышку гиперкоробки — верхнюю кубическую грань, соединенную с шестью другими гранями. Для этого мы должны отсоединить кубическую крышку от пяти граней гиперкуба, разрезав по пяти квадратам. Теперь гиперкуб открыт, но мы должны сделать дополнительные разрезы, чтобы развернуть его. Нужно разрезать по квадратам, которые соединяют те шесть кубов, что прилегали к крышке (таких разрезов будет восемь). Таким образом мы получили гиперкуб, развернутый в нашем трехмерном пространстве.
