Приборы ИВТМ-7М и ИВА-6НР позволяют запоминать результаты измерений с задаваемым интервалом и привязкой к реальному времени, что обеспечивает протоколирование результатов измерений. На рис. 2 представлен общий вид прибора ИВТМ-7М.

Конструктивно этот прибор выполняется в виде двух блоков – измерительного зонда и блока индикации и измерений. Измерительный зонд может устанавливаться непосредственно на корпус прибора или соединяться с ним при помощи гибкого шнура. Индикация показаний прибора осуществляется с помощью жидкокристаллического индикатора. В приборе предусмотрен вывод результатов на компьютер.

Достоинства прибора ИВТМ-7М:

– длительное время работы в автономном режиме;

– возможность подключения к компьютеру и объединение в сеть;

– высокая точность измерений;

– протоколирование результатов измерений;

– пересчет результатов измерения в различные единицы влажности;

– постоянная индикация на жидкокристаллическом дисплее текущих значений температуры или влажности;

– питание от встроенного аккумулятора с подзарядкой или от электрической сети через адаптер;

– автономная работа с низким энергопотреблением;

– прибор позволяет запоминать около 10 тысяч результатов измерений с задаваемым интервалом и привязкой к реальному времени, что обеспечивает протоколирование результатов измерений;

– малые габариты. По желанию заказчика вместе с прибором поставляется комплект программного обеспечения для работы в комплексе с ПЭВМ типа IBM PC, который легко и оперативно адаптируется к конкретным требованиям. Питание прибора осуществляется от батареи гальванических элементов напряжением 3В или от поставляемого по дополнительному заказу внешнего блока питания.

Рис. 2. ИВТМ-7М

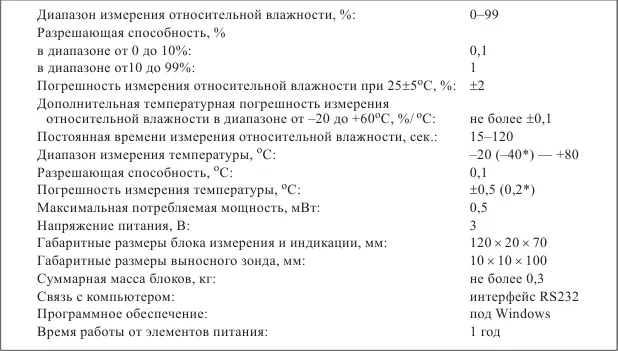

Технические характеристики ИВТМ-7М

* По специальному заказу

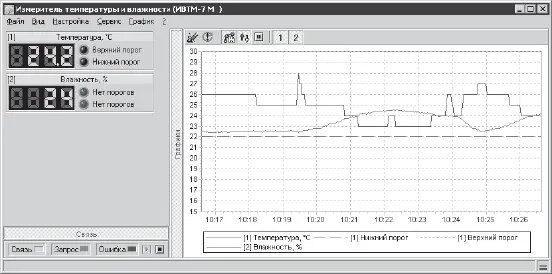

Программное обеспечение прибора позволяет накапливать данные в памяти подключенного компьютера и выводить их на экране монитора в виде таблицы или графика, как показано ниже на рисунке.

Термогигрометр ИВТМ-7К3 позволяет определить также абсолютную влажность и температуру точки росы, что существенно упрощает процедуру проветривания и опре деления режимов обогрева зданий.

Рис. 3. Представления результатов измерения на экране компьютера.

Наиболее полное наблюдение и изучение ТВР в помещениях можно осуществлять с помощью многоканальных систем контроля и регистрации (СК). Такие системы сложны и непросты в эксплуатации. Но уже сегодня ими пользуются в российских музеях.

Государственный Эрмитаж. Здесь внедрена система автоматического мониторинга температуры и влажности в 150 музейных помещениях. Ее работа обеспечивает возможность получения синхронных данных по температуре с точностью ±0,5 °C и относительной влажности воздуха с точностью ±4 %.

Музей музыкальной культуры им. Ф. И. Глинки. Используется СК-8Г/ТОР (1996 г.).

Музей декоративно-прикладного и народного искусства. Применяется СК-16Д (2002 г.).

Эти СК состоят из датчиков, измерительных модулей, персональных компьютеров IBM, кабельных линий, устройств передачи информации, программного обеспечения. Программное обеспечение системы позволяет видеть на экране компьютера общую схему производимых измерений, накапливать данные в памяти компьютера и выводить их на монитор или принтер в виде таблицы или графика.

В наибольшей степени удобны беспроводные СК (объединенные в сеть радиоканалами).

Государственный Русский музей использует радиосистему «Hanwel Rlog» (Англия, 2001 г.), которая осуществляет контроль в семи музейных зданиях.

Сегодня появилась и отечественная беспроводная СК: первые образцы выпустило АООТ «Практик-НЦ».

В настоящее время возникает необходимость не только полностью владеть информацией о состоянии ТВР в помещениях, фиксировать изменения параметров влажности и температуры, но и прогнозировать эти изменения. Именно поэтому необходимо выявление закономерностей в изменениях этих параметров, их зависимости от изменений различных внешних и внутренних факторов, влияющих на микроклимат. Такими факторами служат колебания уличной температуры и влажности, начало и окончание отопительного сезона, наличие открытых (закрытых) дверей и окон в помещениях. Все это, несомненно, требует серьезной научно-исследовательской работы.
