Параметры световой среды, температура и влажность воздушной среды – важнейшие физические факторы, влияющие на сохранность музейных ценностей и памятников архитектуры [3], [6], [7].

Температурно-влажностный режим

Ранее для наблюдения за температурно-влажностным режимом (ТВР) использовались:

– аспирационные психрометры МВ-4М, М34;

– термографы М-16Н, М16-С и гигрографы М-21Н, М21С.

Неудобство в эксплуатации, низкая точность (по влажности, в лучшем случае ±4–5%!), большое время получения данных измерений затрудняют наблюдение за ТВР. Кроме того, психрометры ВИТ-1, ВИТ-2 в области низких (ϕ<20÷30 %) и высоких (ϕ > 70 ÷ 80 %) влажностей имеют значительную методическую погрешность, что ставит вопрос о достоверности измерений.

Развитие элементной базы электроники привело к появлению новых технических средств измерения и контроля ТВР (портативные и стационарные приборы, многоканальные системы).

Сегодня на российском рынке измерительных приборов и систем представлено немало приемлемых по техническим характеристикам зарубежных и отечественных термогигрометров.

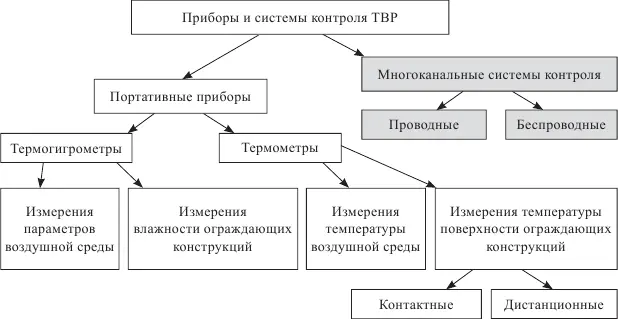

Классификация приборов и систем контроля ТВР представлена на рис. 1.

Зарубежные термогигрометры представлены в России фирмами «TESTO TERM» (Германия), «DELTA OHM» (Италия), «Hanwell», «Cole-Parmer» (США) и другими. Эти приборы имеют хорошие технические и эксплуатационные характеристики:

диапазон измерения температуры: от —40 до 45 °C;

диапазон измерения влажности: 2-98 %;

погрешность измерения:

– температуры: ±(0,2 ÷ 0,5)°С;

– влажности: ±(2,5 ÷ 3,5)%.

Следует отметить, что в продаже имеется много бытовых термогигрометров зарубежного производства (в частности, китайских), которые, несмотря на хороший дизайн и приемлемую стоимость, неприемлемы для профессиональных измерений из-за низкой точности.

Основным недостатком импортных термогигрометров является проблема ремонта и ежегодной калибровки.

Среди российских производителей термогигрометров для измерения параметров воздушной среды следует отметить фирмы ООО «Микрофор», АООТ «Практик-НЦ», НПП «Дана Терм», производящие термогигрометры ИВА-6А, ИВА-6Б, ИВА-6АР, ИВА-6НР, ИВТМ-7, ИВТМ-7К3, ИВТМ-7М, ИТВ-2505.

Для измерения влажности ограждающих конструкций возможно использование гигрометров ВСМ и ВСКМ-12У. Принцип действия этих приборов – диэлькометрический, что позволяет осуществить неразрушающий контроль.

Отмеченные выше приборы имеют схожие схемотехнические решения. Чувствительным элементом измерителя относительной влажности является емкостной датчик с изменяющейся диэлектрической проницаемостью. В качестве чувствительного элемента датчика температуры используется терморезистор.

Самое главное требование к измерительному прибору – он должен иметь сертификат об утверждении типа средств измерения, должен быть зарегистрирован в Государственном реестре средств измерения и допущен к применению в РФ. Приборы необходимо один раз в год калибровать и поверять (после этого выдается свидетельство о государственной поверке).

Хорошо зарекомендовал себя термогигрометр ИВТМ-7, который предназначен для оперативного контроля температуры и относительной влажности воздушной среды. Прибор зарегистрирован в Государственном реестре средств измерения и допущен к применению в Российской федерации в качестве измерительного средства.

Конструктивно прибор выполняется в виде двух блоков – измерительного зонда и блока индикации и измерений, соединенных друг с другом при помощи гибкого шнура.

Рис. 1

Встроенная технология «Plug & Play» позволяет подключать измерительные зонды различного конструктивного исполнения без дополнительной настройки прибора. Достоинства прибора ИВТМ-7:

микропроцессорная обработка сигнала;

возможность подключения к компьютеру по интерфейсу RS232;

высокая точность измерений;

работа в режиме «Plug & Play», позволяющая обеспечивать взаимозаменяемость измерительных зондов;

наличие режима запоминания последнего измеренного значения;

возможность подключения к прибору любого совместимого зонда;

возможность установки порогов измерения.

Термогигрометры ИВТМ-7М и ИВА-6НР позволяют запоминать результаты измерений с задаваемым интервалом и привязкой к реальному времени, что обеспечивает протоколирование результатов измерений.
