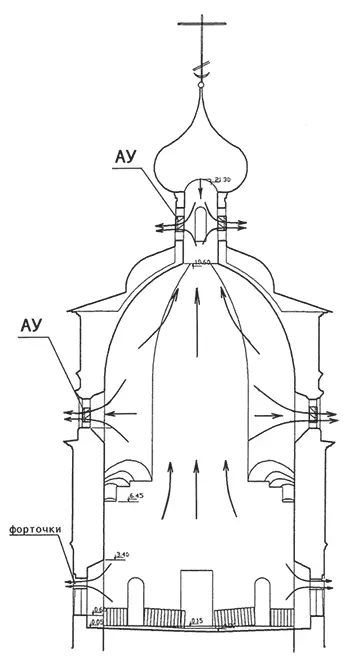

Ил. 4. Движение воздуха при естественной вентиляция церковного здания

Второе поколениеАУ (ил. 5, 6, 7) появилось в 2000 г. в связи с реставрацией Софийского собора в г. Вологда (на тот момент АУ были еще не «прозрачные»). Были применены новые конструкционные материалы и технические решения, что позволило повысить эффективность и надежность АУ.

При кажущейся простоте АУ представляет собой достаточно сложную механическую систему, работающую в условиях воздействия переменных циклических (возникающих при открытии – закрытии заслонок АУ) нагрузок, широком диапазоне изменения температуры и влажности воздушной среды. Кроме того, конструкция АУ не должна нарушать архитектурный облик здания, должна быть проста в монтаже и надежна в эксплуатации.

АУ состоят из двух модулей:

– клапанного (обратный клапан, открывается только наружу) модуля (К),

– модуля незадуваемых жалюзи (Ж).

Функция модуля К– организация естественного проветривания в целях нормализации температурно-влажностного режима, ликвидации застойных зон и удаления продуктов горения.

Функция модуля Ж– защита АУ от:

– проникновения атмосферных осадков;

– сильных порывов ветра.

АУ представляют собой чисто механическое устройство, заслонки которого открываются только наружу при наличии разности давлений ∆ Р:

∆ Р = Р вн– Р н, где

Р вн– давление внутри здания, Па;

Р н– наружное давление, Па.

Эта разница может возникнуть в случае, если давление воздушной среды внутри здания станет больше наружного в силу разных факторов (повышение температуры внутри здания, либо если наружное давление в месте установки АУ станет меньше давления внутри здания (разряжение в зоне аэродинамической тени при наличии ветра). В любом случае открытие заслонок осуществляется автоматически и не требует каких либо действий со стороны обслуживающего персонала. В случае открытия заслонок АУ и удаления определенного количества воздуха из внутреннего объема здания (Ил. 4) происходит восполнение воздушной среды за счет поступления воздуха снаружи. Снаружи воздух проникает естественным путем в результате инфильтрации через оконные и дверные заполнения, поры материала ограждающих конструкций или же регулируемо путем открывания дверей или открывающихся элементов окон.

Основными техническими характеристиками АУ являются:

– (h*, х*, z*) – посадочные размеры (высота, ширина, глубина) АУ, мм;

– S – площадь проходного сечения АУ, м 2;

– ∆ Pmin – чувствительность АУ, Па;

– G – пропускная способность АУ, м 3/час.

Ил. 7. Модули АУ

Количество, расположение и способ установки АУ определяются рядом факторов:

– объемно-пространственной композицией здания;

– особенностями внешней аэродинамики здания;

– «розой ветров»;

– устройством оконных блоков;

– обеспечением равномерности удаление продуктов горения свечей;

– удобством технического обслуживания;

– минимизацией застойных зон и рядом других факторов.

Очень важно при проектировании, выборе площади проходного сечения, мест расположения и способа установки АУ максимально учесть и использовать энергию ветра. Главной особенностью ветровой энергии является неравномерность ее проявления во времени и пространстве. При построении модели ветра(нахождения распределения скоростей ветра во времени) целесообразно применять распределение Вейбулла, рекомендованное в [13].

По среднегодовой скорости ветра для данного региона([10]), находим распределение повторяемости скоростей ветра во Вейбуллу([14]):

Где V-градация скорости ветра;

β – параметр масштаба, численно близкий к величине среднегодовой скорости ветра;

γ – параметр формы кривой распределения.

Этот подход хорошо себя зарекомендовал при проектировании ветроэнергетических установок [11–13], где очень важно максимально использовать энергию ветра и при проектировании АУ для систем естественной вентиляции церковных зданий.

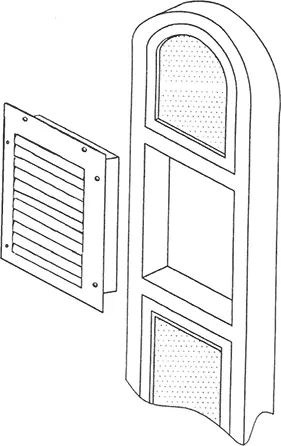

Возможно использование АУ и для организации проветривания в средней зоне здания. В этом случае АУ устанавливаются во фрагментах фасадных оконных рам третьего, второго и даже первого (ил. 11) света. В случае, если оконный блок состоит из двух оконных рам, необходима (чтобы в межрамном пространстве не образовывался конденсат и иней) установка изолирующего короба, в который и монтируется АУ.
