Оригинально решена постановка оружия на боевой взвод: при повороте пистолетной рукоятки управления огнем (она же является рукояткой заряжания) вниз опускается и курок. При этом боевой взвод курка заходит на шептало спускового рычага. При обратном повороте рукоятки затвор поднимается вверх, курок остается на боевом взводе, боевая пружина сжимается.

Извлечение и отражение стреляной гильзы холостого патрона производятся выбрасывателем. Зубцами выбрасывателя гильза сначала сдвигается назад, а затем отбрасывается наружу пружиной. Предохранитель от случайного выстрела — флажкового типа, расположен позади, сверху ствольной коробки. При включении предохранитель запирает спусковой рычаг. Для включения предохранителя флажок поворачивается вправо (открывается буква «S»), для отключения — влево (буква «F»), Предохранение от случайного выстрела осуществляется защелкой рукоятки, хвост которой запирает спусковой крючок при неполностью закрытом канале ствола (защелка спусковой рамы полностью заскочила в вырез ствольной коробки).

Сошка расположена в средней части оружия, в походном положении она складывается и удерживается стержнем, на котором имеется кольцевая выточка. Приклад — металлический, откидной, шарнирно укреплен на задней стенке ствольной коробки и удерживается защелкой. В средней части он снабжен окном, в которое попадают стреляные гильзы вышибного заряда после их экстракции. В походном положении приклад поворачивается вниз и вперед и удерживается защелкой. Затыльник приклада снабжен толстым амортизатором отдачи. В средней части оружия размещается откидная рукоятка для переноски.

При подготовке к открытию огня гранатомет с включенным предохранителем заряжается холостым патроном (открыть затвор, оттолкнув рукоятку заряжания вперед и вниз до отказа; вставить в патронник патрон и закрыть затвор). В мортирку вставляется граната; предохранитель выключается.

При разборке оружия мортирка отвинчивалась от ствола, после чего снимался кожух прицела (барашек предварительно ослабляется). Отделяются оба визира: передний выталкивается из паза обоймы, задний (с утопленной защелкой) выталкивается назад, по направлению к прикладу. Рукоятка заряжания отталкивается вперед и вниз до отказа, после чего утапливается пружинный стопор и вынимается ось спусковой рамы. Спусковая рама отделяется от ствольной коробки, от нее отделяется затвор.

Задержки при ведении огня были унаследованы от ПТР. Основной была осечка, устраняемая перезаряжанием или удалением загрязнения. Затрудненный поворот рукоятки заряжания (тугая экстракция) устранялась одновременным поворотом и выбиванием шомполом гильзы из патронника. После завершения этой процедуры патронник требовалось протереть и смазать (к гранатомету полагались принадлежности для разборки, сборки и чистки).

В целом гранатомет представлял собой достаточно передовое оружие, созданное на базе морально устаревшего образца. Практически полная идентичность устройства и правил эксплуатации Gz.В 39 его прототипу — ПТР образца 1939 года позволили избежать длительного переучивания личного состава на применение нового вооружения. Кроме того, гранатомет, обладавший несравнимо большей эффективностью, весил на полтора килограмма меньше своего прототипа (10,5 против 12,1 кг) и имел меньшую длину (1230 мм против 1600).

Тем не менее конструкция была достаточно сложной: оружие требовало постоянного осмотра и проверки работы запирающего, ударного и спускового механизмов, а также предохранителя и выбрасывателя. Откидывающаяся вниз пистолетная рукоятка открывала для доступа грязи наиболее важные механизмы, что требовало постоянной чистки и протирки ствольной коробки (для чистки часто засоряющегося патронника в распоряжении первого номера имелся специальный прибор).

Рис. 40. Общий вид ручной противотанковой гранаты кумулятивного действия.

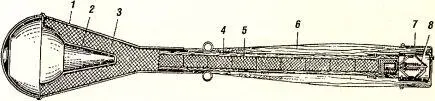

Рис. 41. Разрез ручной противотанковой гранаты кумулятивного действия. 1 — корпус; 2 — кумулятивная воронка; 3 — разрывной заряд; 4 — деревянная рукоятка; 5 — детонатор; 6-матерчатые ленты стабилизатора; 7 — металлический колпачок; 8 — взрыватель.

Кроме вышеперечисленных образцов гранатометов, немецкая пехота широко применяла и другие кумулятивные средства. Одним из наиболее удачных образцов этого оружия, после войны скопированным в СССР, стала ручная кумулятивная противотанковая граната PWM-1 (L) образца 1943 года. Граната была предназначена для борьбы с танками и бронемашинами. По нормали (угол 90 градусов) PWM-1 пробивает броню толщиной до 150 мм, а при угле встречи в 60 градусов — до 130 мм, причем в броневом листе образуется отверстие диаметром около 30 мм. Масса снаряженной гранаты составляла около 1 кг, длина — 310 мм. Указанные характеристики позволяли метать ее на дистанцию до 25 метров и делали PWM-1 страшным оружием в борьбе с танками противника. В этом отношении она уступала только реактивным гранатометам, оставляя далеко «за флагом» связки гранат, бутылки с «молотовским коктейлем» и прочие импровизированные пехотные противотанковые средства, применявшиеся в 40-е годы всеми воюющими сторонами.
