Осколочная граната может применяться и как ручная, для этого необходимо перед метанием отвинтить хвостовую часть, выдернуть связанную с ней проволочную терку и немедленно бросить гранату из за укрытия в цель (при метании хвостовая часть удерживается в руке) — воспламенение терочного состава передается в дистанционную трубку и на капсюль детонатор. Вес боеприпаса позволяет осуществлять бросок на дистанцию до 40 метров.

Агитационная граната состоит из тонкостенного корпуса с диафрагмой, вышибным зарядом и двумя полуцилиндрами, баллистического колпака и хвостовой части с нарезами и дистанционным устройством. Полуцилиндры вмещают 40 листовок форматом 85x185 мм. Отпечатанные листовки сворачиваются рулоном и вместе с полуцилиндром вкладываются в корпус перед стрельбой, для чего отвинчивается баллистический колпак В момент выстрела воспламенительный состав активируется через запальное отверстие в пробке. От него поочередно зажигаются первый и второй замедлители. После выгорания второго замедлителя взрывается вышибной заряд, диафрагма выталкивает вперед полуцилиндры с листовками и срывает баллистический колпак.

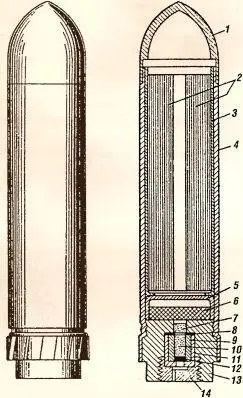

Рис. 36. Ружейная агитационная граната (общий вид и разрез): 1 — баллистический колпак (наконечник); 2 — листовки; 3 — полуцилиндры; 4 — корпус; 5 — диафрагма; 6 — вышибной заряд; 7 — второй замедлитель; 8 — бумажной колечко; 9 — втулка; 10 — первый замедлитель; 11- стаканчик; 12 — воспламенительный состав; 13 — хвостовая часть с нарезами; 14 — пробка с запальным отверстием.

Малая ружейная бронебойная граната состоит из корпуса и взрывателя. В корпусе размещены дополнительный детонатор, разрывной заряд, кумулятивная воронка и баллистический колпак. Внутри корпуса взрывателя размещаются две каморы, сообщающиеся между собой каналом. Верхняя камора снабжена стандартным детонирующим устройством, состоящим из капсюля-детонатора и собственно детонатора. В соединительном канале установлен капсюль-воспламенитель, закрепленный втулкой, в нижней каморе — ударный механизм инерционного действия.

В момент выстрела инерционное кольцо опускается, срезает чеку и освобождает ленточную пружину. Последняя разворачивается и освобождает ударник с жалом, взводя взрыватель. При встрече головки гранаты с преградой жало ударника накалывает капсюль-воспламенитель, вызывая взрыв и образование кумулятивной струи.

Большая бронебойная граната отличается от малой в основном формой, размерами корпуса и разрывного заряда, а также устройством ударного механизма инерционного действия. При выстреле инерционное кольцо, сжимая предохранительную пружину и сминая лапки жесткого предохранителя, опускается вниз и удерживается в нижнем положении. При этом ленточная пружина разворачивается и освобождает ударник, взводя взрыватель. При встрече гранаты с преградой жало ударника накалывает капсюль-воспламенитель, вызывая взрыв и образование кумулятивной струи.

Большая бронебойная граната образца 1943 года отличается от своей предшественницы большей прочностью стебля с нарезами и его соединением с корпусом, улучшенной баллистической формой, большей величиной разрывного заряда, иным расположением деталей и более совершенным взрывателем, срабатывающим при встрече гранаты с преградой в любом положении (боком, дном и т. д.). Граната состоит из оболочки с кумулятивной воронкой. разрывного заряда, стандартного детонирующего устройства и взрывателя. Оболочка состоит из корпуса, баллистического колпака и стебля с нарезами.

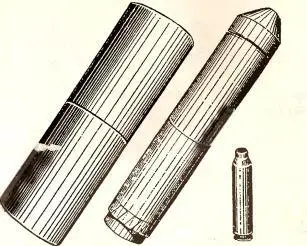

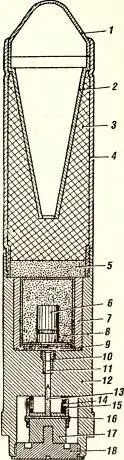

Рис. 37. Малая ружейная бронебойная граната G.Pz.gr. с холостым патроном и укупоркой: 1 — баллистический колпак (наконечник); 2 — кумулятивная воронка; 3 — разрывной заряд; 4 — корпус; 5 — дополнительный детонатор; 6 — капсюль-детонатор; 7 — картонная трубка; 8 — детонатор; 9 — бумажное кольцо; 10 — втулка; 11 — капсюль-воспламенитель; 12 — стебель; 13 — жало; 14 — ленточная пружина; 15 — инерционное кольцо; 16 — чека; 17 — ударник; 18 — дно.

Взрыватель навинчивается на нижний конец стебля. Он состоит из корпуса с крышкой и ударного механизма инерционного действия. Ударный механизм включает в себя ударник с жалом, втулку с капсюлем-воспламенителем и зубом, предохранительную чеку и контрпредохранительную пружину.
