Рис. 33. Общий вид гранатомета GzB-39: 1 — мортирка; 2 — рукоятка для переноски; 3 — флажок предохранителя; 4 — спусковая рама с рукояткой.

Рис. 34. Прицельное приспособление гранатомета GzB-39: 1 — задний визир (целик); 2 — передний визир (рама с сеткой; предохранительный кожух здесь отсутствует).

В войсках СГ применялись до конца войны. Удовлетворительная бронепробиваемость кумулятивной гранаты позволяла с успехом поражать бронированные цели, особенно бронетранспортеры и легкие танки, имевшиеся в больших количествах в армиях западных союзников. Осколочная граната, выстреливавшаяся на большую дальность, позволила увеличить огневую мощь пехотных под разделений.

Для стрельбы из ружейного гранатомета применялись следующие образцы гранат:

— осколочная G.S.Pz.gr (для борьбы с укрытыми ближними целями);

— малая бронебойная G.Pz.gr (для борьбы с бронированными целями);

— большая бронебойная (Gr.G.Pz.gr. и Gr.G Pz.gr 43);

— агитационная (для забрасывания листовок).

Кроме того, заводы фирмы «Stahlwerke» производили гранаты, начиненные новейшим отравляющим веществом — газом «табун» — последние в боевых действиях не применялись.

Все эти разновидности гранат имеют хвостовые части одинакового калибра (30 мм) и винтовую нарезку, соответственно калибру и устройству мортирки ружейного гранатомета. Выстрел снабжен специальным винтовочным холостым патроном, помещенным в индивидуальную укупорку каждой гранаты, причем патрон для стрельбы большими противотанковыми гранатами имеет увеличенный заряд, деревянную пулю и двойное дульце.

Все разновидности бронебойных гранат — кумулятивного действия. Самым поздним их образцом является Gr.G.Pz.gr, одновременно применявшаяся и для стрельбы из противотанкового гранатомета Gz.B39 (смотри ниже): по этой причине она была снабжена специальными патронами с увеличенной гильзой в отдельной укупорке.

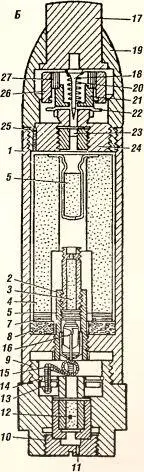

Рис. 35. Ружейная осколочная граната G.S. Pz.gr.: А — общий вид гранаты с холостым патроном и укупоркой; Б — разрез гранаты. 1 — корпус; 2 — воспламеняющий механизм; 3 — дистанционный состав; 4 — разрывной заряд (шашка ВВ); 5 — картонный футляр; 6 — капсюль-детонатор; 7 — картонная шайба; 8 — шайба из губчатой резинки; 9 — хвостовая часть с нарезами; 10 — донная пробка; 11 — запальное отверстие; 12 — дистанционный (горючий) состав самоликвидатора; 13 — шайба; 14 — пружинное кольцо; 15 — вытяжной шнур; 16 — проволочная терка; 17 — наконечник; 18 — жало; 19 — корпус взрывателя; 20 — предохранительная пружина; 21 — втулка; 22 — предохранительная шайба (жесткий предохранитель) с лапками; 23 — капсюль-воспламенитель; 24 — донная втулка взрывателя (поддон); 25 — винт; 26 — оседающая втулка (инерционное кольцо); 27 — спиральная пружина.

Остальные образцы гранат использовать для стрельбы из этого оружия нельзя, так как на это не рассчитана их механическая прочность (использование мощного вышибного заряда патрона ПТР образца 1939 года приводило к растрескиванию хвостовой части боеприпасов).

Осколочная граната состоит из корпуса со взрывчатым веществом, головного высокочувствительного взрывателя, воспламеняющего механизма типичного для немецких ручных гранат терочного типа и хвостовой части с нарезами. Взрыватель Az 5075 унифицирован с применяемыми на 37-мм надкалибернои кумулятивной гранате и 88-мм гранате РПГ «Панцершрек».

Внутри шашки взрывчатого вещества, в ее передней части находится капсюль-детонатор, в донную перегородку корпуса ввинчен воспламеняющий механизм, шнур которого прикреплен к хвостовой части корпуса внутри. При вылете гранаты из ствола мортирки головной взрыватель взводится, при ударе о преграду жало ударника накалывает капсюль-воспламенитель, вызывая взрыв капсюля-детонатора и разрывного заряда. Если головной взрыватель не срабатывает, то через некоторое время гранат а подрывается самоликвидатором. Дистанционный состав последнего воспламеняется при выстреле через отверстие в пробке хвостовой части и горит 6–7 секунд. Далее пламя передается дистанционному составу воспламеняющего механизма (время горения 4,5 секунд) и капсюлю детонатору.
