Валерий Мужеников - Линейные корабли типов “Кайзер” и “Кениг”. 1909-1918 гг.

В XIV-м основном отсеке на дредноутах типа “Кайзер” на нижней палубной платформе по высоте до бронированной палубы помещение передних бортовых ТА ПрБ и ЛБ выгородкой разделили на два отдельно для каждого ТА. Бронированный люк в верхней части помещения и трапы одновременно использовали для транспортировки торпед с верхней палубы. В бортах в специальных герметичных наделках установили концевые части труб ТА. Концы труб ТА снаружи закрывались водонепроницаемыми крышками.

На дредноутах типа “Кёниг” по ДП установили точно такие же подбашенные подкрепления носовой башенной установки “А” с аналогичными подъёмниками боеприпасов, погребами 305-мм и 150-мм снарядов и зарядов и 88-мм унитарных патронов, а на бронированной палубе барбет этой башни, а в XV-м основном отсеке оборудовали точно такой же, как у типа “Кайзер”, отсек передних бортовых ТА ПрБ и ЛБ.

XV-й, XVI-й и XVII-й основные отсеки на дредноутах типа “Кайзер”, и XVI-й, XVII-й и XVIII-й основные отсеки на типа “Кёниг” имели схожую конструкцию и установленное в них оборудование.

В двойном дне оборудовали цистерны питьевой воды. Помещения на настиле внутреннего дна и палубной платформе оборудовали под кладовые различных видов провизии и холодильные камеры (рефрижераторы). На верхней палубе имелись помещения носовых динамомашин (по две в каждом).

В носовой оконечности отделили выгородку для размещения практических отделений торпед и их зарядных отделений носового ТА. В трюме проходила труба носового ТА, закрывающаяся снаружи водонепроницаемой крышкой. Далее в нос помещение служило таранным отсеком.

В корме у самого ахтерштевня в пространстве от бронированной и до главной палубы имелись пустые помещения, за ними оборудовали различные кладовые: вина и продуктовых запасов для командира и офицеров, личных вещей офицерского состава, шкиперского имущества, склад парусиновых коек экипажа и по ПрБ помещение привода кормового шпиля.

На скосах бронированной палубы по высоте до главной по ЛБ и ПрБ расположили резервные угольные ямы, подкрепления под бортовые башни 305-мм орудий, а по высоте от главной до верхней палуб — верхние угольные ямы. На плоской части бронированной палубы в районе МО и КО ближе к ДП установили воздоходувки для подачи воздуха в эти отсеки и произвели вырезы для прохода кожухов дымовых труб.

В носовой оконечности в пространстве от бронированной и до главной палубы разместили помещение привода носовых шпилей, имелись различные кладовые, кубрики для команды и у самого форштевня пустые помещения таранного отсека.

Главная палуба представляла собой в основном жилую палубу. В кормовой оконечности разместили каюты офицеров, инженер-механиков, гардемарин, в средней части — кубрики унтер-офицеров, помещения различных мастерских, в носовой оконечности — кубрики унтер-офицеров и матросов.

На дредноутах типа “Кайзер” на главной палубе непосредственно у ахтерштевня находилась каюта командира корабля с двумя установленными в ней 88-мм орудиями. У типа “Кёниг” этих орудий уже не устанавливали. Затем располагались каюты офицеров, различные служебные помещения и кают-компания.

Внутри каземата, разделённого продольными и поперечными противоосколочными переборками и двумя барбетами бортовых башен на 14 отдельных помещений, установили 150-мм орудия. Ближе к ДП между продольными противоосколочными переборками находились кубрики для команды, радиорубка и вырезы для прохода кожухов дымовых труб. Вне каземата в носовой оконечности оборудовали помещения различных мастерских, затем кубрики унтер-офицеров и матросов и, наконец, стационарный лазарет.

На кормовой части верхней палубы разместили световые люки жилых помещений и палуб, шпиль кормового якоря и кнехты. На палубе полубака расположили заднюю и переднюю надстройки, в носовой оконечности — шпили трёх носовых якорей, кнехты и якорные клюзы.

В задней надстройке оборудовали различные служебные помещения, поверх её — заднюю боевую рубку, грот-мачту, кожух задней дымовой трубы, шахты вентиляции и подачи воздуха и четыре зенитных 88-мм орудия. В средней части установили разъездные катера и спасательные шлюпки, побортно краны спуска-подъёма спасательных средств и бронированные дальномерные посты.

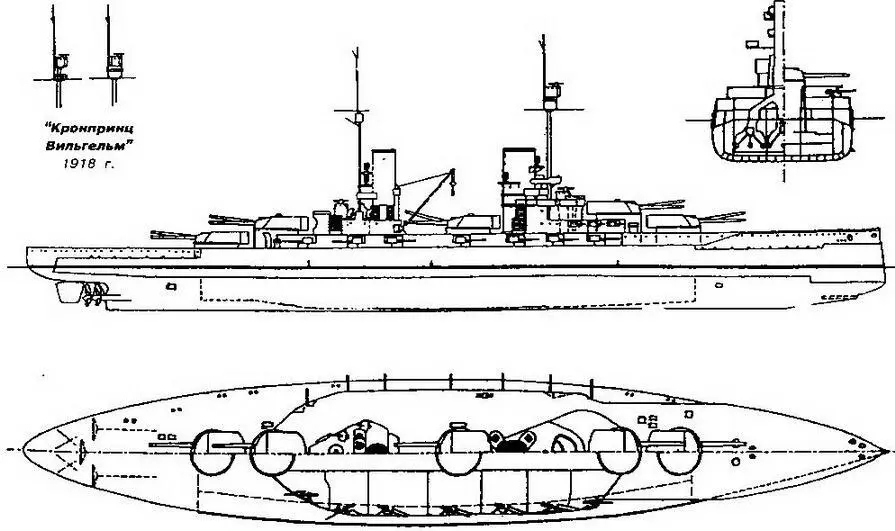

Линейные корабли типа “Кениг” (Наружный вид, аид сверху, план батарейной палубы и поперечное сечение в районе миделя)
