Валерий Мужеников - Линейные корабли типов “Кайзер” и “Кениг”. 1909-1918 гг.

В VII-м основном отсеке пространство корпуса между противоторпедными переборками от настила двойного дна до бронированной палубы двумя продольными переборками разделили на три помещения вспомогательных механизмов турбоагрегатов. В трюме в расположенных рядом трёх помещениях установили конденсаторы, а на нижней палубе по ПрБ и Л Б имелись помещения кормовых динамомашин (по две в каждом) и по ДП помещения для двух опреснителей и двух воздушных компрессоров ТА.

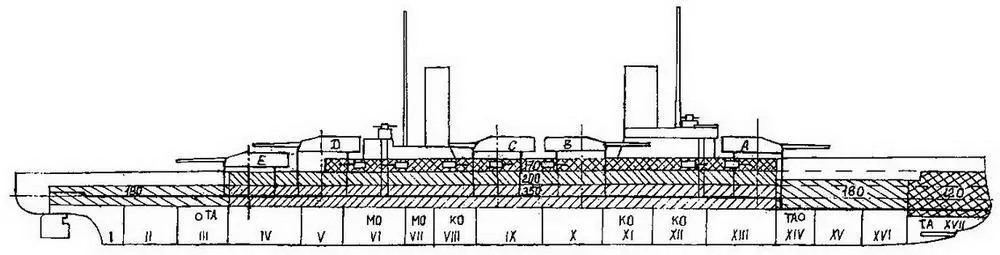

Линейные корабли типа “Кайзер” (Продольный разрез с указанием бронирования и водонепроницаемых отсеков)

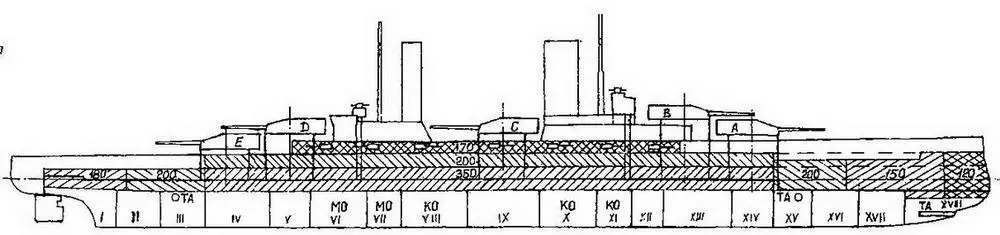

Линейные корабли типа “Кениг” (Продольный разрез с указанием бронирования и водонепроницаемых отсеков)

В VIII-м основном отсеке пространство корпуса между противоторпедными переборками от настила двойного дна до бронированной палубы занимало без перерыва заднее котельное отделение (КО). Двумя продольными переборками его разделили на три кочегарки. Вдоль КО расположили продольные расходные угольные ямы, наружные стенки которых являлись противоторпедными переборками. На этом конструктивное сходство обеих серий кораблей заканчивалось.

На дредноутах типа “Кайзер” в каждой кочегарке установили по одному водотрубному котлу морского типа угольного отопления с различными вспомогательными механизмами. К носу, в районе IX-го основного отсека, рядом с расположенной по диагонали и сдвинутой назад к ЛБ башенной установкой “С” в выгородке оборудовали кочегарку для четвёртого котла. На типе “Кёниг” в каждой кочегарке имелось по два водотрубных котла морского типа угольного отопления (всего шесть).

В IХ-м основном отсеке пространство корпуса между нижней палубой и палубной платформой разделили на три помещения, ограниченные с бортов противоторпедными переборками. На настиле двойного дна в этих помещениях оборудовали погреба боеприпасов. На дредноутах типа “Кайзер” по ЛБ, а у типа “Кёниг” по ДП под башенной установкой “С” расположили погреба 305-мм снарядов и зарядов и их подъёмники. Остальное пространство занимали погреба 150-мм снарядов и зарядов. На настиле нижней палубы, соответственно расположению башни, установили подбашенные подкрепления, а на бронированной палубе барбеты этих башен. Остальное пространство занимали погреба 150-мм снарядов и зарядов и 88-мм унитарных патронов.

В Х-м основном отсеке на дредноутах типа “Кайзер” правее ДП установили точно такие же подбашенные подкрепления правой средней башенной установки “В” с аналогичными погребами подъёмниками 305-мм и 150-мм снарядов и зарядов и 88-мм унитарных патронов, а на бронированной палубе установили барбет этой башни. У типа “Кёниг” пространство корпуса между противоторпедными переборками от настила двойного дна до бронированной палубы занимало среднее КО. Двумя продольными переборками его разделили на три кочегарки, в каждой из которых имелось по два водотрубных котла.

В ХI-м основном отсеке на дредноутах типа “Кайзер” пространство корпуса между противоторпедными переборками от настила двойного дна до бронированной палубы занимало среднее КО. Двумя продольными переборками его разделили на три кочегарки, в каждой из которых имелось по два водотрубных котла морского типа угольного отопления (всего шесть) с различными вспомогательными механизмами. Под КО в двойном дне оборудовали нефтяные цистерны. У типа “Кёниг” — переднее КО, в трёх кочегарках которого имелось по одному водотрубному котлу морского типа нефтяного отопления.

В ХII-м основном отсеке на дредноутах типа “Кайзер” пространство корпуса между противоторпедными переборками от настила двойного дна до бронированной палубы занимало переднее КО. Двумя продольными переборками его разделили три кочегарки, в каждой из которых имелось по два водотрубных котла морского типа угольного отопления (всего шесть). Побортно на всём протяжении погребов боеприпасов и КО располагались те же защитные угольные ямы и коффердамы, а под трюмом двойное дно.

В ХIII-м основном отсеке на дредноутах типа “Кайзер” по ДП установили точно такие же подбашенные подкрепления носовой башенной установки “А”, у типа “Кёниг” носовой линейно-возвышенной башенной установки “В” с аналогичным расположением подъёмников боеприпасов, погребами 305-мм и 150-мм снарядов и зарядов и 88-мм унитарных патронов, а на бронированной палубе барбеты этих башен.
