Николай Пахомов - Броненосцы типа “Редутабль (1871-1921)

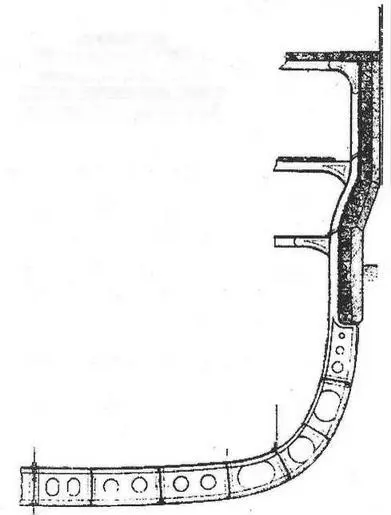

Броненосец "Девастасьон". 1882 г. (Поперечный разрез в районе мидельшпангоута с указанием бронирования)

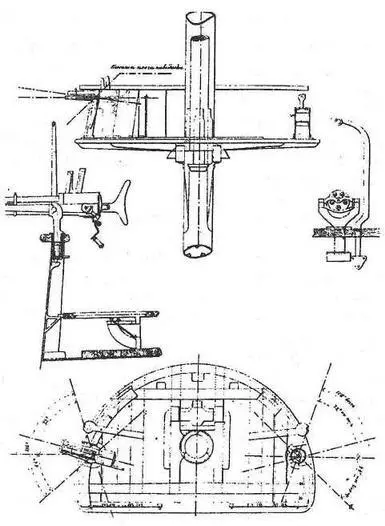

Броненосец "Девастасьон". 1882 г. (Марсовая площадка с указанием расположения пятиствольных орудий Гочкисса)

На месте прежней фок-мачты установлена боева; мачта, вместо бизань-мачты — мачта с марсом для про жектора. Заменялась вся артиллерия с модернизаций приборов наведения. В частности, вместо 320-мм орудий каземата поставили 274,4-мм мод. 1893 г., тогда кап последний калибр, прежде установленный на верхне! палубе, в том числе и на юте, заменялся 240-мм орудиями мод. 1893/96, а кормовое на 100-мм. Два из вновь установленных 240-мм орудий разместили за щитами в полубашнях, а на верхней палубе поставили десять 100-мм орудий мод. 1891 и 1892 г., причём, восемь из них группировались вокруг барбетов, одно на корме и одно по^ полубаком.

Итак, в области главной артиллерии следовали обратной эволюции, т.е. путём уменьшения калибра компенсировали это уменьшение увеличением начальной скорости снаряда. 274,4-мм орудия в 22 калибров (на "Редутабле") заменили на 274,4-мм, но в 28 калибров, а применяя сталь лучшего качества, упростили всю систему конструкции ствола. 274,4-мм орудия снабжались четырьмя гидравлическими элеваторами, 240-мм двумя электрическими элеваторами; 100-мм пятью электрическими элеваторами. Ремонтировались погреба и стеллажи хранения боеприпасов. Изменился состав лёгкой артиллерии. Теперь она составляла четырнадцать 47-мм пушек (по четыре на полубаке, полуюте и среднем мостике и две на командирском балконе), две переносные 37-мм пятиствольные пушки на фор-марсе; к этому числу на гребные суда вместо снимаемых двух 37-мм добавлялись шесть 47-мм пушек. Оба носовых торпедных аппарата сняли.

Отметим, что начиная с 1880 г. изменения тактики с учётом противоборства снаряд-броня коснулись как тяжёлой артиллерии, так и лёгкой артиллерии, значимость которой возросла пропорционально рискам от поражения торпедами.

Кроме того, модернизировались трубопроводы, вентиляция, освещение и т.д.

Старые котлы заменялись на котлы Бельвиля с рабочим давлением 16 кг, с топками, приспособленными под нефтяное топливо; соответственно были обновлены машины и вспомогательные механизмы. Установили четыре цистерны для 55 т нефти.

"Девастасьон" модернизировался после своего младшего собрата, поэтому следует отметить некоторые появившиеся в его оборудовании отличия от изначально однотипного "Курбэ". Они касаются, в частности, размещения орудий каземата, отказа от кормового тяжёлого орудия в пользу 100-мм орудия и отказа от боевых марсов на грот-мачте, вооружённой только одним прожектором.

1880 г. Броненосец "Девастасьон" заканчивает достройку в арсенале Лорьяна.

1881 г. В течение последнего полугодия "Девастасьон" проходил испытания. 12 ноября в час дня броненосец, входя на лорьянский рейд, сел на мель на N0 от плато Дэзэронт. Корабль сняли 16-го, но потребовался ремонт, который выполнялся в течение декабря- января 1881-1882 гг.

1882 г. Оснащённый 15 июля броненосец переведён в Брест, в Резервную эскадру, и 26-го того же месяца поднял флаг командующего эскадрой, адмирала Томасэ. Из-за египетских событий эскадра продолжала оставаться в полной боевой готовности в составе: 1 дивизион— "Девастасьон", "Эроин", "Реванш", "Сюрвейант", крейсер "Дюпти-Туар"; 2 дивизион — "Тюрэн", "Савуа", "Аталант", крейсера "Энфернэ", "Шато- Рэно". "Девастасьон" вошел в резерв 2-й категории 2 декабря.

1883 г. После ремонта машины и модернизации артиллерии "Девастасьон" вооружён для испытаний 18 июня, но 11 июля возвращается на арсенал, чтобы с 18-го выйти в резерв 1-й категории.

1884 г. Первую половину года броненосец простоял в резерве, в Бресте. С 28 июня по 11 июля готовился на испытания, но только 25 декабря корабль наконец вошёл в состав Эволюционной эскадры.

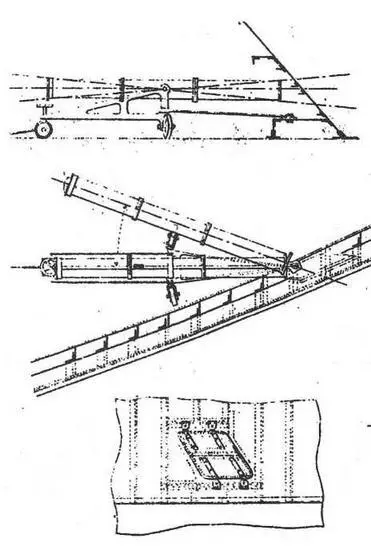

Броненосец "Девастасьон". 1886 г. (Схема расположения бортового торпедного аппарата)

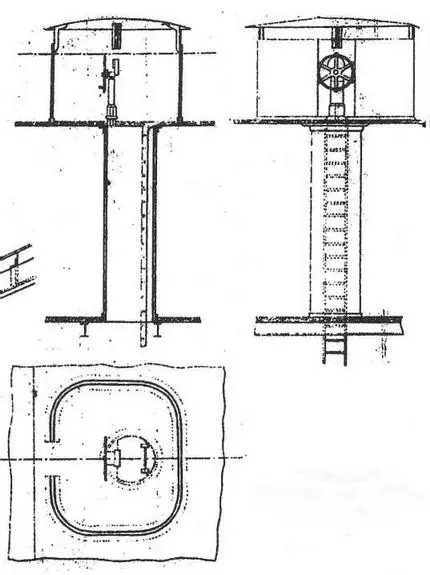

Броненосец "Девастасьон". 1893 г. (Боевая рубка)
