Николай Пахомов - Броненосцы типа “Редутабль (1871-1921)

Каждая машина вращала бронзовый четырёхлопастной винт диаметром 5,24 м. Имелось 2 параллельных руля, но малой площади по 7,5 кв. м, что составляло 20/1000 от погруженной продольной площади корабля. Это было меньше, чем на "Редутабле" из-за двухвинтовой системы.

Главная артиллерия, как на "Редутабле", включала 14 орудий, из которых восемь были большого калибра. Их разместили аналогично прототипу. Всё-таки следует отметь небольшое новшество в расположении двух кормовых орудий каземата, которые стояли на одном уровне с двумя носовыми орудиями, в то время как на "Редутабле" они находились ближе к борту. Такое расположение отдаляло дульные газы от фальшборта в случае стрельбы в диаметральной плоскости. Также отметим расположение кормового 27-см орудия, его отодвинули до края фальшборта. Барбетной башни больше не было, было только простое прикрытие механизмов наводки. Сектора обстрела орудий по сравнению с "Редутаблем" были ещё уменьшены. Четыре 34-см орудия модели 1875 г. располагались в каземате. Они были установлены на батарейных рамных лафетах.

Палубой выше, в полубашнях, размещались: два 27-см орудия модели 70М (М-модифицированных) на подубашенных лафетах мод. 1876; одно 27-см орудие на баке мод.70М на рамном лафете и одно орудие в кормовой башне того же калибра и той же модели размещалось на лафете верхней палубы на центральном штыре. Средний калибр был представлен шестью 14-см орудиями модели 70М на рамном лафете верхней палубы с центральным штырём.

34-см орудия оставались мощнейшими только до 1889 г., когда перестали обладать пробивной силой, достаточной для пробития новых образцов брони; немногим, впрочем, мощнее 32-см орудий, которые их заменили.

Таким образом, корабль располагал пятью большими погонными и пятью ретирадными орудиями, четыре больших орудия могли вести огонь по траверзу, но мы сразу же дадим себе отчёт в трудностях, которые возникают при наводке 34-см орудий тогдашних образцов. Только установка гидравлических приводов позволила в дальнейшем действенное обслуживание этих орудий. Револьверные орудия располагались в тех же местах, что и на "Редутабле".

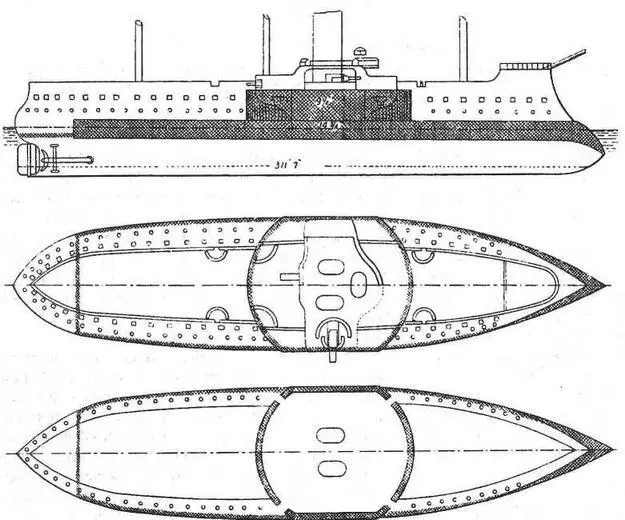

Броненосец "Девастасьон". 1882 г. (Наружный вид и планы палуб с указанием бронирования)

"Девастасьон" был вооружён четырьмя торпедными аппаратами, размещёнными на главной палубе: двумя носовыми и двумя кормовыми. Отметим, что носовые торпедные аппараты оказались бесполезными. Когда корабль был на ходу, выстреленные торпеды погружались в волну, отбрасываемую форштевнем, чем сразу же сбивались с курса.

Пороховые погреба были идентичны "Редутаблю". Капитан 1 ранга Буржуа, командир "Девастасьона" в 1885 г., в своём отчёте по кампании сделал интересное наблюдение, что пороховые погреба очень плохо освещаются и, кроме того, свечи фонарей гасли от выстрела 34-см орудий. Он также отмечал, что эти свечи расплавлялись за несколько минут в летней жаре Средиземноморья.

Общее внутреннее расположение корпуса, паруса и такелаж были аналогичны "Редутаблю". Главная характерная особенность "Девастасьона" в сравнении с "Редутаблем" — это наличие двух симметричных труб, поставленных поперёк корпуса и более коротких.

"Девастасьон" прошёл испытания у Бель-Иль в конце 1881 г. - начале 1882 г. Не вдаваясь в детали, как это мы сделали в случае с "Редутаблем", отметим, что достигнутая скорость была удовлетворительна, так как корабль при проектной скорости 14 узлов, при естественной тяге достиг в среднем 14,37 узлов. С форсированной тягой (с впрыском пара в дымовую трубу) 23 марта 1882 г. корабль дал 15,17 уз. Вопреки неудачам на "Редутабле", эта система на "Девастасьоне" прекрасно работала. Причина этого успеха заключалась в меньшем объёме кожухов дымовых труб, однако отмечалось неудобство от слишком сильного шума, производимого этими впрысками, который перекрывал голос командира и мешал слышать его команды. Кроме того, выгода, которую надеялись получить от установки двух винтов, — уменьшение относительного сопротивления, — не была достигнута, и маневренные качества "Редутабля", за которые его хвалили все командиры, никогда не были достигнуты "Девастасьоном".

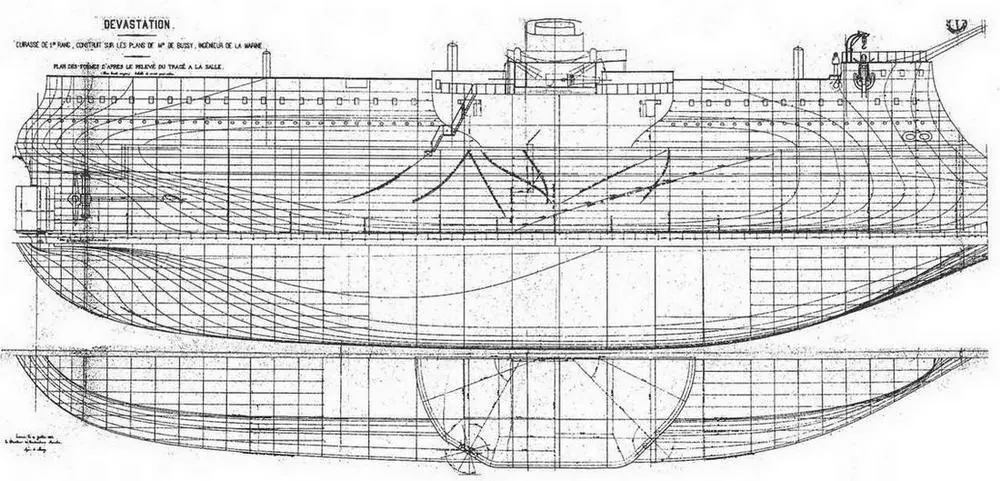

Броненосец *Девастасьон". 1882 г. (Теоретический чертеж корпуса)

Оценка приёмной комиссии нагляднее всего выражена в следующих завершающих "Заключение комиссии"словах: "В целом все механизмы и дымоходы "Девастасьона"способны развивать в течение пяти часов подряд среднюю мощность свыше 8300 л.с. (тогда как максимально требуемая по проекту была только 8000 л.с.), способны даже поддерживать в случае надобности ход, соответствующий мощности 9000 л.с. и в состоянии превосходно работать в смысле как надёжности, гак и в отношении продолжительности, что делает честь учреждению Индрет. Члены комиссии".
