Николай Пахомов - Броненосцы типа “Редутабль (1871-1921)

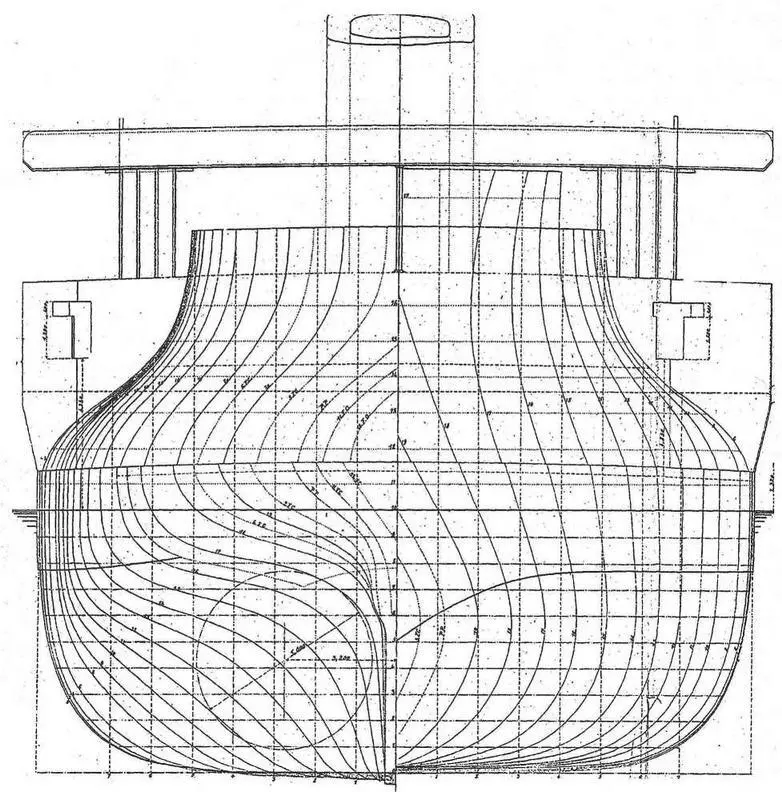

Броненосец "Девастасьон". 1882 г. (Теоретический чертеж корпуса)

Декабрь 1882-июнь 1883 гг. (Брест). Первые изменения на "Девастасьоне" были выполнены в год его вступления в строй. Они заключались в оснащении новыми гидравлическими станками, необходимыми для наведения 340-мм орудий. Все 340-мм орудия установили на новые гидравлические станки, всю тяжёлую и среднюю артиллерию снабдили системой гидравлического отката Фарко. Число револьверных пушек выросло до 16. "Девастасьон" снабдили 10 самодвижущимися торпедами Уайтхеда, старые торпеды и лебёдки сняли. Установили новые элеваторы и переделали центральные пороховые погреба. Ремонтировались и котлы, уже имевшие трещины.

Полубак удлинялся в корму. Модернизировались мостики и рубка. Были установлены четыре кормовых дефлектора вентиляции, а также дополнительные коечные сетки, 40-см прожектора заменили на 60-см. Якоря Мартина заменили обычными якорями. Установили четыре каюты для мэтров, листовые комингсы вокруг люков, в коффердамы в носовой части поместили две тонны целлюлозы. Большой носовой водонепроницаемый отсек разделили на два дополнительной поперечной переборкой.

Июль 1884 г. (Брест). Орудия каземата снабдили механическими подъёмниками.

1886 г. (Тулон). В виде опыта носовой торпедный аппарат на левом борту перенесли ближе к корме.

Февраль-июнь 1887 г. (Тулон). К орудиям и револьверным пушкам на верхней палубе установили щиты и на полубаке поставили два станка для 65-мм орудий. Деревянные мачты заменили стальными с двойными боевыми марсами, вместо прежнего бушприта поставили выстрел, паруса убрали, установили сети Булливана. Для удобства заполнения внутренних угольных ям их шахты соединили с бортовыми люками, прорезанными в носовой части на уровне батарейной палубы, установили ростерные стойки, а на корме - шлюпочный кран.

1889 г. (Тулон). 340-мм орудия модели 1875 г. заменили на 320-мм мод. 1870-81, дополнительно на верхней палубе установили две револьверные пушки.

1890 г. (Тулон). С целью установки четырёх 47-мм скорострельных орудий повысили и закрепили подвижные крылья мостика. Дополнительно поставили ещё четыре 47-мм пушки: две — на мостике и две — на командирском балконе.

Начало 1893 г. (Тулон). Снятие гафелей фок- и грот-мачт и понижение рей до нижней части нижних марсов. На полубаке установили рубку. На верхних марсах фок- и бизань-мачт, так же как и на рубке полубака, установлены прожекторы. На корме сняты сети Булливана, причём их выстрелы остались на прежних местах.

Ноябрь-декабрь 1894 г. (Тулон). Установлены холодильник и несколько помп, в том числе, помпа Тириона на 1500 т пресной воды. Водяные цистерны модифицированы.

Апрель 1897 г. Сняты щиты с 274,4-мм орудий (аналогично "Курбэ"), сети Булливана и их приспособления.

Октябрь 1898 г. (Брест). Грот-мачта и бушприт сняты, удлинена бизань-мачта. На месте грот-мачты установлена шахта выхода горячего воздуха из каземата. Демонтирован кормовой мостик, заменённый рубкой, на юте разместили коечные сетки.

Обширная модернизация. Май 1900-март 1902 гг. (Брест). Частично перевешивалась броня: старая заменялась бронёй более совершенной, не такой толстой, но аналогичной по прочности. Дерево повсеместно снималось, в том числе со всех палуб и мостиков; комингсы изготавливались вновь из листовой стали. Подкреплялись некоторые бимсы, переделывались переборки, прорезались новые шпигаты. Изменялась конфигурация портов с учётом устанавливаемой новой артиллерии и прожекторов, упразднялись коечные сетки на большом мостике, кроме того, ремонтировались камбузы, гальюны и ватерклозеты, переделывались многие каюты, старую боевую рубку вместе с её колодцем заменили на новую, корабль оснастили скуловыми килями.
