Интеркостельные стрингеры I, III, IV, V и VII (последнего на чертеже мидель-шпангоута не видно, так как он проходит в районе только от 16 до 59 и от 98 до 131 шпангоутов), равно как и так называемый "средний киль" выполнялись такой же конструкции, как и поперечные шпангоуты. Отверстий для снижения массы в стрингерах не проделывалось. Листы стрингеров толщиной от 8 до 9 мм, внутренние и наружные интеркостельные угольники стрингеров имели размер 70 x 70 x 8. Соединение интеркостельных листов стрингеров с неразрезными листами флоров осуществлялось посредством обыкновенных угольников размером 70 x 70 x 8, иногда на одной из кромок листа угольники заменялись отогнутым фланцем.

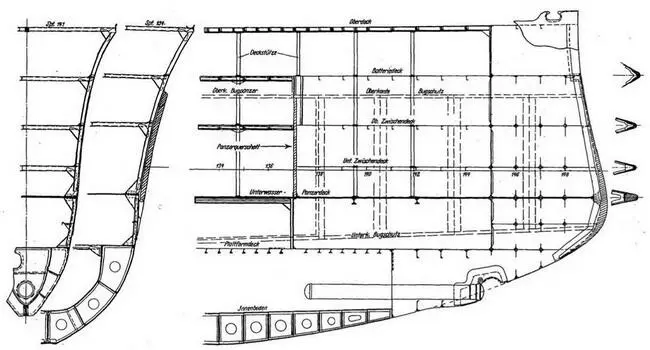

Линейный корабль "Баерн". (Конструкция форштевня и носовых шпангоутов)

Шпангоуты в средней части корабля между двойным дном и броневой палубой имели шпацию 600 мм. В средней части корабля шпангоуты выполнялись из коробчатого профиля 220 x 80 x 9 x 12,5, подкрепленного с внутренней стороны обратными угольниками из 80 x 80 x 10. Соединение броневой палубы с VIII днищевым стрингером осуществлялось бракетными кницами. Обделочные шпангоутные угольники расходились по кромкам кницы, образуя таким образом обделочную рамку. Обратный шпангоутный угольник с другой стороны также окаймлял кницу. Соединение книц с броневой палубой и VIII днищевым стрингером производилось на двойных угольниках 80 x 80 x 10.

Поперечные шпангоуты средней части корабля в верхней его части находившиеся позади брони, должны были обладать особой прочностью, так как они совместно с наружной обшивкой, палубами и поперечными переборками воспринимали значительные нагрузки, при ударах снарядов в броневой пояс. Поэтому от броневой палубы вплоть до батарейной профили шпангоутов устанавливались в виде коробок размерами 240 x 80 x 9,5 x 13.

Шпангоуты в междупалубном пространстве были непрерывными и имели шпацию 600 мм. Шпангоутные стойки между жилой и броневой палубами со стороны наружной обшивки подкреплялись обратным угольником 90 x 90 x 12. У броневой палубы шпангоутные стойки подкреплялись усиленными кницами толщиной 10 мм и угольником по палубе 80 x 80 x 10. Аналогично были выполнены соединения шпангоутных стоек с бимсами батарейной и жилой палуб. В пределах казематов между батарейной и верхней палубой устанавливались шпангоуты коробчатого профиля размерами 200 x 75 x 8,5 x 12,5. С соответственными бимсами и батарейной палубой они соединялись аналогичными креплениями в виде книц.

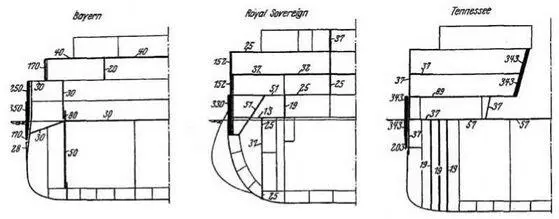

Мидель-шпангоуты с указанием бронирования линейных кораблей "Баерн", "Роял Соверен" и "Теннесси"

Бортовые стрингеры в средней части корабля между двойным дном и броневой палубой IX, X, XI и XII (точно так же и днищевые стрингеры I-VIII впереди и позади двойного дна) состояли из интеркостельных листов, вставленных между флорами и наружными шпангоутными угольниками. Полотнище стрингера устанавливалось перпендикулярно к наружной обшивке и по высоте превосходило шпангоуты на величину, достаточную для размещения внутренних обделочных угольников по свободной кромке стрингера. Эти непрерывные внутренние угольники соединялись заклепками с листом стрингера и с угольниками шпангоутов.

Бортовые шпангоуты в оконечностях корабля находилось приблизительно в районе выхода носового торпедного аппарата, правое — позади носового броневого траверза. От этой переборки тянулась вплоть до форштевня легкая броня, отмеченная пунктиром, и прилегавшая к наружной обшивке, так называемый — "пояс ходкости".

Важнейшей частью горизонтального водонепроницаемого разделения корпуса являлась низко располагавшаяся броневая палуба, проходившая на уровне нижней кромки бортового броневого пояса и доходившая до форштевня. Благодаря ее низкому положению в носовой части корабля размещалась лишь одна платформа.

Внутреннее дно доходило до 141 шпангоута, приподнимаясь по бортам до платформы. В то время как киль в средней части корабля имел такую же конструкцию, как и водонепроницаемые стрингеры, в носовой части киль служил для поддержки корабля во время его стоянки в доке. В этой части киль был составлен из среднего листа, двойных листов, перпендикулярных к нему, и 2 внутренних и наружных угольников. В среднем килевом листе до 134-го шпангоута вырезали отверстия для снижения массы. Этот средний килевой лист и угольники в носовой части, от 106-го до 141-го шпангоута, выполнялись непрерывными, т.е. перерезывали в этом районе флоры в противоположность тому, как это было сделано в средней части корабля. Из днищевых стрингеров I и VI доходили непрерывно до 141-го шпангоута, а XII — до 137го шпангоута.
