Установка зенитного пулемета НСВ-12,7 в боевом положении.

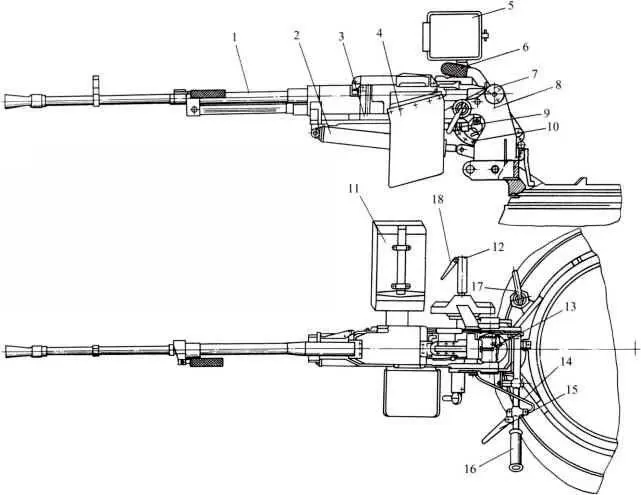

Зенитно-пулеметная установка: 1 — зенитный пулемет НСВ-12,7; 2 — уравновешивающий механизм; 3 — люлька; 4 — лентосборник; 5 — коробка прицела К-10Т; 6 — рукоятка взвода зенитного пулемета; 7 — цапфа; 8 — вилка; 9 — пружина гашения отката; 10 — зубчатый сектор люльки; 11 — магазин для ленты с патронами; 12 — рукоятка вертикального наведения; 13 — рычаг спускового механизма; 14 — трос; 15 — клавиша спускового механизма; 16 — рукоятка горизонтального наведения; 17 — стопор среднего погона; 18 — клавиша тормоза маховика.

Горизонтальный угол обстрела из пушки и спаренного пулемета равен 360°, угол возвышения при выключенном стабилизаторе — +13°47′, склонения —6°13′. Угол возвышения пушки ограничивается тремя бонками, приваренными к бронировке, а угол снижения — упором, приваренным к крыше башни. Боевая скорострельность при автоматическом заряжании — до 8 выстр./мин., при ручном — 1–2 выстр./мин.

Стрельба из пушки и спаренного пулемета осуществляется с помощью монокулярного стереоскопического прицел-дальномера с независимой стабилизацией поля зрения в вертикальной плоскости ТПД2-49. Прицел-дальномер позволял измерять дальность до цели в диапазоне от 1000 до 4000 м с точностью 3–5 %. Для ведения стрельбы ночью используется электронно-оптический монокулярный перископический ночной прицел ТПН-1-49-23. В качестве источника инфракрасного света для hero используется осветитель Л-2АГ «Луна-2» с ИК-фильтром. Для стрельбы с закрытых позиций используется боковой уровень и азимутальный указатель.

На командирской башенке смонтирована зенитная установка ЗУ-72, предназначенная для стрельбы по воздушным и наземным целям.

Зенитно-пулеметная установка на максимальном угле возвышения: +75°.

Стрельба по воздушным целям ведется на дальностях до 1500 м, по наземным — до 2000 м. Основными элементами зенитной установки являются 12,7-мм пулемет НСВ-12,7 «Утес», люлька с противооткатным устройством, зенитный прицел К10-Т, рукоятки горизонтального и вертикального наведения, магазин, уравновешивающий механизм и т. д. На танке установлен пулемет с правым питанием. Подача патронов в приемник при стрельбе производится из металлической ленты, уложенной в магазин. Для стрельбы из пулемета НСВ-12,7 применяются бронебойно-зажигательные патроны Б-32 и бронебойно-зажигательные-трассирующие патроны БЗТ калибра 12,7 мм.

В танке укладывается 7,62-мм автомат АКМС, сигнальный пистолет и 10 ручных гранат Ф-1.

Танк оснащен двухплоскостным электрогидравлически м стабилизатором вооружения 2Э28М «Сирень». В комплексе с оптическим прицел-дальномером ТПД2-49 стабилизатор вооружения обеспечивает:

— автоматическое удержание пушки и спаренного с ней пулемета в заданном (стабилизированном) положении в вертикальной и горизонтальной плоскостях при движении танка;

— наведение стабилизированной пушки и спаренного с ней пулемета в вертикальной и горизонтальной плоскостях с плавным регулированием скорости наведения;

— наведение нестабилизированной пушки в горизонтальной плоскости;

— целеуказание от командира танка к наводчику в горизонтальной плоскости;

— аварийный поворот башни от механика-водителя.

Стабилизатор обеспечивает угловые скорости наведения пушки в вертикальной плоскости в автоматическом режиме: минимальная — не более 0,05 град./с, максимальная — не менее 3,5 град./с. Скорости горизонтального наведения пушки в автоматическом режиме составляют: минимальная — не более 0,07 град./с, максимальная — не менее 6 град./с, перебросочная — не менее 18 град./с. Скорость поворота башни при управлении от командира — не менее 18 град./с. Аварийный поворот башни от механика-водителя также возможен со скоростью не менее 18 град./с.

Боекомплект танка состоит из 39 выстрелов к пушке Д-81ТМ, 2000 патронов к пулемету ПКТ, 300 патронов к автомату АКМС, 12 патронов к сигнальному пистолету и 300 патронов к зенитному пулемету НСВ-12,7.

Боекомплект к пушке состоит из выстрелов с бронебойно-подкалиберными, кумулятивными и осколочно-фугасными снарядами. Из них: 22 выстрела размешаются во вращающемся транспортере автомата заряжания в любом соотношении; 17 — в немеханизированных укладках в корпусе и башне.
