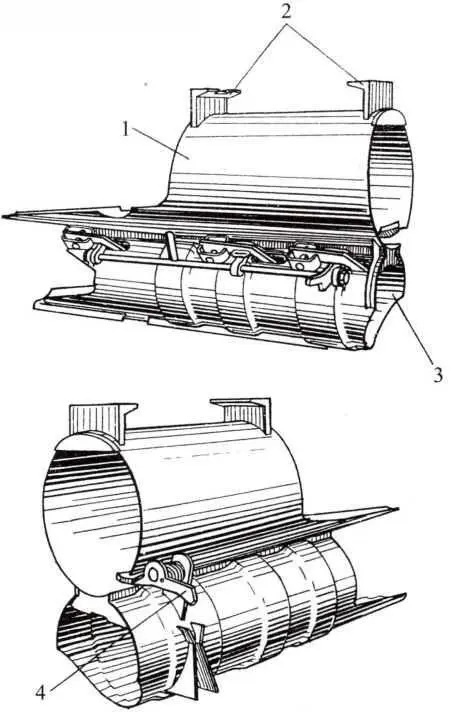

Кассета: 1 — верхняя труба; 2 — зацеп; 3 — нижняя труба; 4 — защелка.

ДВИГАТЕЛЬ. На танке Т-72 установлен 12-цилиндровый V-образный четырехтактный многотопливный дизель В-46 мощностью 780 л.с. при 2000 об/мин. с жидкостным охлаждением и приводным центробежным нагнетателем. Двигатель В-46 является модификацией двигателя В-55 В и отличается от него, главным образом, установкой центробежного нагнетателя и многотопливностью. Масса двигателя — 980 кг. Двигатель установлен в силовом отделении машины перпендикулярно к ее продольной оси на фундаменте, приваренном к днищу.

Многотопливный двигатель В-46 может эксплуатироваться на дизельном топливе марок ДЛ, ДЗ и ДА, бензинах А-66 и А-72 и керосинах Т-1, ТС-1 и Т-2. Основным видом топлива является дизельное. Перевод работы двигателя с дизтоплива на керосин или бензин осуществляется перестановкой маховичка трехпозиционного упора рейки топливного насоса НК-12 в соответствующее положение.

В систему питания двигателя В-46 входят четыре внутренних и пять наружных топливных баков обшей емкостью 705 и 495 л соответственно. Все баки последовательно соединены между собой трубопроводами. Внутренние баки сварены из стальных штампованных листов и для предохранения от коррозии внутри и снаружи покрыты бакелитовым лаком. Наружные баки сварены из алюминиевых штампованных листов и снаружи окрашены. С помощью специального оборудования к системе питания топливом могут быть подсоединены две дополнительные бочки емкостью 390 л.

Для очистки воздуха, поступающего в цилиндры двигателя, на танке Т-72 установлен двухступенчатый воздухоочиститель с эжекционным удалением пыли из пылесборника. Первую ступень очистки составляет циклонный аппарат, состоящий из 96 циклонов. Циклонный аппарат обеспечивает предварительную очистку воздуха от пыли на 99,4 %. После прохождения воздуха последовательно через нижнюю, среднюю и верхнюю кассеты, которые являются второй ступенью очистки, окончательно очищенный до 99,8 % воздух из головки воздухоочистителя через патрубок поступает в нагнетатель и затем по впускным коллекторам в цилиндры двигателя.

Система смазки — циркуляционная, комбинированная. Масляный насос МЗН-2 — шестеренчатый, трехсекционный (одна секция нагнетающая и две откачивающие). Заправочная емкость системы — 65 л.

Система охлаждения — жидкостная, закрытая с принудительной циркуляцией охлаждающей жидкости и продувкой воздуха через радиаторы вентилятором. Заправочная емкость системы — 90 л. В машине установлены два аналогичных по конструкции радиатора. Радиаторы трубчато-пластинчатого типа соединены последовательно с помощью патрубков и шлангов и установлены в изолированном стеллаже крыши силового отделения совместно с масляными радиаторами. Вентилятор — центробежный, с дисковым фрикционом, изготовлен из алюминиевого сплава. Передача вращения от двигателя к вентилятору осуществляется с помощью двухскоростного привода, состоящего из повышающего редуктора, смонтированного в картере гитары, конического редуктора, фрикциона вентилятора и двух карданных передач (гитара — конический редуктор, конический редуктор — фрикцион вентилятора). Вентилятор закреплен болтами к ведомой ступице фрикциона. Для повышения КПД вентилятор помещен в специальный кожух (улитку).

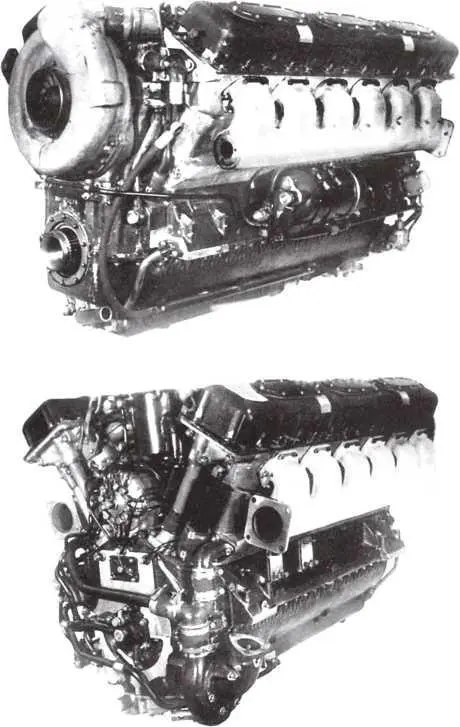

Двигатель В-46. Вверху — вид со стороны носка коленчатого вала, внизу — со стороны передач.

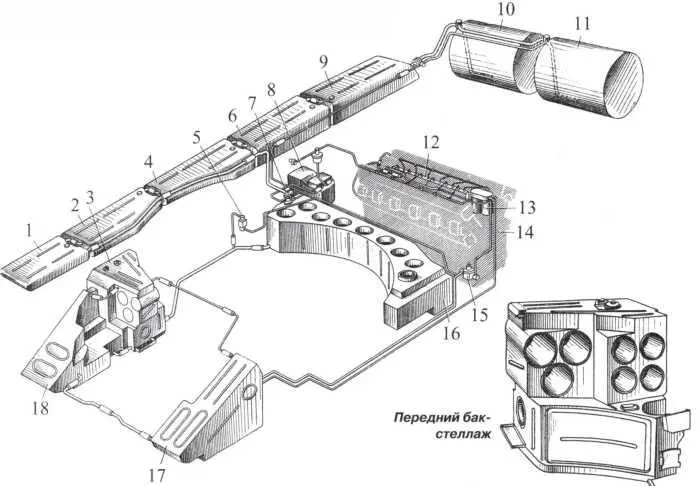

Система питания топливом: 1 — первый наружный бак; 2 — второй наружный бак; 3 — передний бак-стеллаж; 4 — третий наружный бак; 5 — топливный насос подогревателя; 6 — четвертый наружный бак; 7 — кран отключения наружных топливных баков; 8 — расширительный бачок; 9 — пятый наружный бак; 10 — правая бочка; 11 — левая бочка; 12 — топливный насос высокого давления; 13 — топливный фильтр тонкой очистки; 14 — двигатель; 15 — топливоподкачивающий насос; 16 — средний бак-стеллаж; 17 — левый носовой бак; 18 — правый носовой бак.

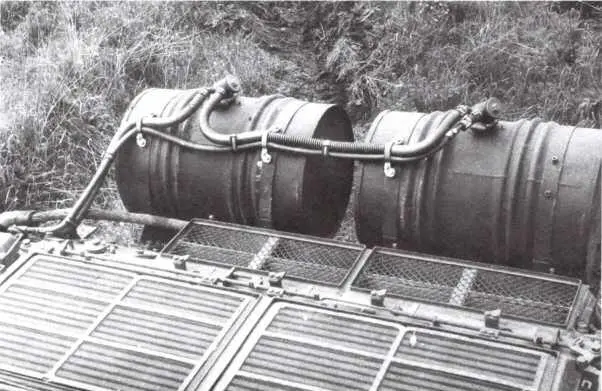

Дополнительные бочки и оборудование для их подключения к топливной системе.
