В передней части башни расположена амбразура для установки пушки. В амбразуре имеются две расточки, в которые обоймами, надетыми на цапфы люльки, устанавливается пушка. К боковым поверхностям амбразуры приварены дуговые щеки, которые в сочетании с проточками в подвижной бронировке пушки образуют лабиринт, препятствующий проникновению внутрь башни свинцовых брызг (осколков) и снижающий воздействие взрывной волны. Для крепления наружного защитного чехла пушки по бокам амбразуры приварены желобки, а ниже амбразуры — желобок со сливным отверстием.

Справа от амбразуры пушки в башне имеется амбразура для спаренного пулемета. Слева от амбразуры пушки приварены кронштейн для осветителя ночного прицела и трубка для подвода электропровода к нему (только на танках ранних выпусков). В передней части и на корме башни приварены крюки для захвата башни тросами при ее монтаже и демонтаже.

Правее амбразуры пулемета приварен кронштейн фары и трубка защиты электропровода. К правой половине крыши башни приварено основание командирской башенки.

В левой половине крыши башни вварены основание люка наводчика, фланец для установки ночного прицела, корпус для установки прибора наблюдения наводчика, а также выполнено отверстие для установки задней подвески прицел-дальномера. В верхней части кормы башни расположены люк для выброса поддонов, отверстие, в которое вварен фланец крепления антенны, резьбовое отверстие для монтажа розетки связи с десантом, кронштейн крепления фары.

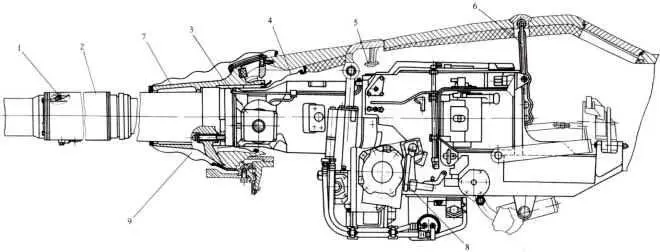

Установка пушки: 1 — сопло; 2 — ресивер; 3 — обойма цапфы; 4 — уплотнение; 5 — упор; 6 — тяга; 7 — бронировка; 8 — подъемный механизм; 9 — чехол.

Выпущенные во второй половине 1970-х годов танки Т-72 продолжали эксплуатироваться и спустя 20 лет. На снимке: танковый взвод на учебном полигоне. На переднем плане — Т-72. Забайкальский военный округ, август 1995 года.

Кроме того, в кормовой части башни приварены четыре кронштейна для крепления ящика ОПВТ, два кронштейна для укладки трубы ОПВТ и скобы для крепления брезента. По бортам башни приварены поручни для десанта.

Башня устанавливается на шариковой опоре, верхний погон которой соединен с донным листом башни, а нижний погон крепится к крыше корпуса.

Вращение башни осуществляется с помощью гидравлического и ручного механизмов поворота (МПБ). Гидравлический МПБ располагается в левой передней части корпуса машины, ручной — в башне, слева от места наводчика.

Установка ночного прицела ТПН-1-49-23: 1 — крышка; 2 — защита головки прицела; 3 — кронштейн; 4 — винт держателя налобника; 5 — налобник; 6 — рукоятка для открывания шторки; 7 — тяга.

Осветитель ночного прицела Л-2АГ «Луна-2».

ВООРУЖЕНИЕ. В башне танка установлена 125-мм гладкоствольная пушка Д-81ТМ (индекс ГРАУ — 2А26М) и спаренный с ней 7,62-мм пулемет ПКТ, стабилизированные в двух плоскостях наведения.

Ствол пушки состоит из трубы, скрепленной в каморной части с кожухом, муфты, казенника и механизма продувания. Механизм продувания канала ствола — эжекционного типа. Он состоит из шести сопел, ввинченных в отверстия ствола, и ресивера с деталями крепления.

Затвор пушки — горизонтальный клиновой с полуавтоматикой скалочного типа.

Противооткатные устройства состоят из гидравлического тормоза отката и гидропневматического накатника. Цилиндры тормоза отката и накатника закреплены в казеннике и при выстреле перемещаются вместе со стволом, а штоки, прикрепленные к приливу люльки, остаются неподвижными. Нормальная длина отката — 270–320 мм, предельная — 340 мм.

Дальность стрельбы из пушки с помощью прицел-дальномера составляет: бронебойным подкалиберным и кумулятивным снарядами — 4000 м, осколочно-фугасным снарядом — 5000 м. Наибольшая прицельная дальность стрельбы с помощью ночного прицела — 800 м. Максимальная дальность стрельбы осколочно-фугасным снарядом с помощью бокового уровня — 9400 м. Дальность прямого выстрела при высоте цели 2 м составляет: бронебойным подкалиберным снарядом — 2100, кумулятивным — 960 м.
