Алексей Жабров - Почему и как летает самолет [Изд. 2-е]

Крыло самолета, само по себе неподвижное, создает подъемную силу благодаря поступательному движению самолета, которое сообщает ему силовая установка. Встречный воздушный поток обтекает крыло несимметрично. Аэродинамическая сила благодаря специальному профилю крыла отклоняется еще больше вверх, чем у плоской пластины, поставленной под острым углом к потоку. Несимметричное обтекание крыла вызывается несимметричной формой профиля или наличием угла атаки, а чаще — тем и другим вместе.

Углом атаки крыла условились считать угол между хордой профиля и направлением воздушного потока.

Обычно самолет имеет в полете очень малый угол атаки крыла — около 3–5 градусов, а скоростные самолеты — еще меньше. Уже одно это показывает, что крыло самолета создает подъемную силу несколько иначе, чем воздушный змей, который летает, как мы видели, при угле атаки в 40–60 градусов.

Каким же образом при таком малом угле атаки возникает подъемная сила, способная поддерживать в воздухе очень тяжелую машину?

Посмотрите внимательно на рис. 15, а, на котором изображена схема обтекания крыла воздухом при малом угле атаки.

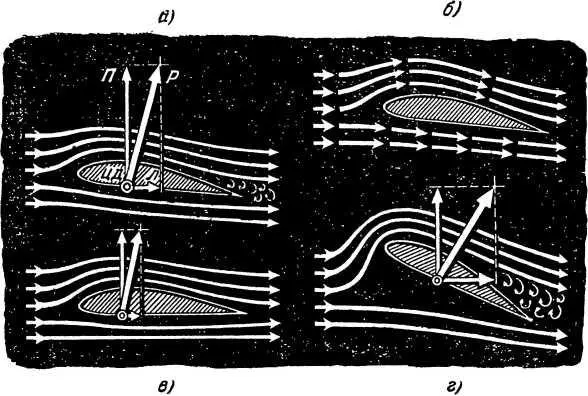

Рис. 15. Обтекание крыла воздушным потоком и возникновение подъемной силы: а) при небольшом угле атаки; б) скорость воздуха над крылом больше, чем под крылом; в) обтекание крыла при нулевом угле атаки и г) при критическом угле атаки.

Струйки воздуха обтекают крыло несимметрично, больше отклоняясь сверху, чем снизу. Сверху струйкам приходится огибать выпуклую часть крыла, поэтому они сжаты и, следовательно, по закону неразрывности скорость течения воздуха здесь больше, чем вдали от крыла. Под крылом же, наоборот, скорость течения воздуха меньше, так как здесь происходит некоторое торможение воздушного потока (благодаря углу атаки).

Таким образом, скорость воздуха над крылом получается больше, чем под крылом (рис. 15, б ).

По закону Бернулли, чем больше скорость потока, тем меньше в нем давление. Следовательно, над крылом образуется пониженное давление, а под крылом — повышенное; к этому добавляется трение воздуха в пограничном слое и в результате возникает сила Р, направленная в сторону меньшего давления, — полная аэродинамическая сила крыла. Конечно, воздух давит снизу вверх не в одной точке крыла, как изображено на нашем рисунке, а на всю площадь крыла. Но давление воздуха на все крыло, то есть полную аэродинамическую силу, можно изобразить одной стрелкой Р, как бы приложенной в центре давления (сокращенно: Ц. Д.).

Полную аэродинамическую силу Р мы можем заменить, как уже делали раньше, двумя силами Л и П, направленными по потоку и перпендикулярно к нему. Сила Л — лобовое сопротивление крыла, а сила П — его подъемная сила.

У хороших крыльев подъемная сила при самом выгодном угле атаки бывает примерно в 20 раз больше силы лобового сопротивления. Таким образом, главная доля полной аэродинамической силы крыла идет на поддержание самолета.

Интересно, что многие крылья развивают подъемную силу даже при нулевом угле атаки, то есть когда воздух набегает на крыло параллельно хорде профиля (рис. 15, в). На первый взгляд это кажется совершенно непонятным, так как при нулевом угле атаки давление под крылом повышено немного (по сравнению с давлением вдали от крыла). Зато над крылом благодаря увеличению скорости струек при обтекании верхней выпуклой часта давление воздуха значительно понижено. Выходит, что и в этом случае благодаря несимметричности профиля разность давлений под крылом и над крылом все-таки имеется.

С малым углом атаки самолет летает при самой большой скорости, какую он может развить при полной мощности силовой установки. Тогда даже малый угол атаки оказывается достаточным для создания подъемной силы, равной весу самолета.

С увеличением угла атаки подъемная сила растет.

К сожалению, это происходит только до угла в 15–16 градусов, так как при таком угле плавность обтекания уже сильно нарушается (рис. 15, г ). Струйки воз-духа отрываются от верхней поверхности крыла, образуются вихри, лобовое сопротивление возрастает, а подъемная сила начинает падать. Угол атаки, при котором это происходит, называют критическим. При таком угле атаки самолет уже плохо управляется и неустойчив.

Чтобы улучшить обтекание крыла на больших углах атаки, русский ученый С. А. Чаплыгин (1869–1942), ученик и соратник Н. Е. Жуковского, предложил щелевые крылья. Идея их состоит в том, что крыло снабжают так называемым предкрылком и благодаря щели между ним и крылом (рис. 16) поток более плавно обтекает крыло даже на больших углах атаки.
