Чтобы уменьшить силы внутреннего трения в пограничном слое, крыльям и фюзеляжу самолета придают хорошо обтекаемую форму и полируют их поверхность.

Итак, лобовая аэродинамическая сила только тормозит движение тела. Посмотрим теперь, как возникает сила, нужная для полета.

Она появляется в тех случаях, когда воздух обтекает пластину (крыло) несимметрично.

На рис. 12 изображена схема обтекания прямоугольной пластины, поставленной под острым углом к потоку.

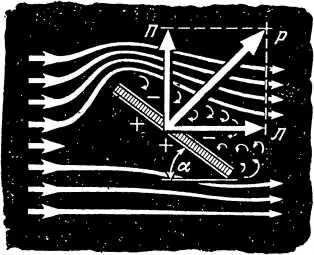

Рис. 12. Возникновение аэродинамической силы Р при несимметричном обтекании пластины и замена силы Р двумя аэродинамическими силами — подъемной силой П и силой лобового сопротивления Л.

Под пластиной происходит торможение потока, и поэтому давление здесь повышается. Над пластиной вследствие срыва струй получается разрежение воздуха, то есть давление здесь понижено. Благодаря этой разности давлений и возникает аэродинамическая сила. Она направлена в сторону меньшего давления, то есть назад и вверх.

Отклонение аэродинамической силы вверх зависит от угла, под которым пластина поставлена к потоку. Этот угол получил очень удачное название «угла атаки». Под этим углом пластина как бы «атакует» воздух (этот угол принято обозначать греческой буквой α — альфа).

Таким образом, воздушный поток стремится здесь отнести пластину не только назад, но одновременно и вверх.

Поэтому для наглядности мы можем здесь заменить полную аэродинамическую силу Р двумя силами — Л и П, из которых первая направлена прямо назад (сила лобового сопротивления), а вторая направлена вертикально вверх (подъемная сила) [11] Такая замена называется разложением одной силы на две по правилу параллелограмма. .

Возникновение аэродинамических сил при несимметричном обтекании можно хорошо видеть у воздушного змея, сделанного, например, из листа бумаги с двумя диагональными рейками и одной поперечной.

Если уздечку змея, к которой прикрепляется леер (нить, на которой запускают змей), построить из ниток равной длины, прикрепленных к концам диагональных реек, то змей летать не будет. Побежав с таким змеем против ветра (рис. 13 внизу), вы увидите, что змей будет нестись на высоте вашей руки, стоя в воздухе перпендикулярно к ветру.

Рис. 13. Полет воздушного змея: внизу — с неправильно построенной уздечкой, вверху — с правильно построенной уздечкой.

Такая замена называется разложением одной силы на две по правилу параллелограмма.

По натяжению леера вы будете чувствовать, что змей сопротивляется движению, но и только. Это и понятно, так как в этом случае аэродинамическая сила будет только лобовой.

Но если вы сделаете уздечку так, что две верхние нитки будут равной длины, а третья (нижняя) чуть покороче, и прикрепите ее к центру змея, то змей, при наличии правильно сделанного хвоста, легко взмоет и будет устойчиво летать (рис. 13 вверху). В этом случае змей «атакует» воздух под углом 40–60 градусов и в результате несимметричного обтекания возникает подъемная сила.

Подъемная сила крыла самолета, как мы сейчас увидим, возникает, однако, несколько иначе, чем подъемная сила пластины, или воздушного змея.

И изобретатели первых летательных машин строили крылья в виде плоских или немного изогнутых поверхностей. Позже выяснилось, что выгоднее придавать крылу самолета обтекаемую форму — такую, какая в поперечном сечении изображена на рис. 14, а.

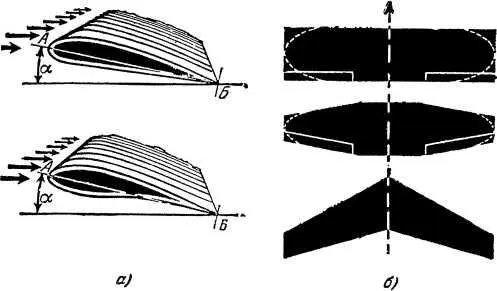

Рис. 14. Различные формы крыла самолета: а) профиль крыла, линия ЛБ — хорда профиля, б) вид крыла сверху.

Это сечение называется профилем крыла.

Существует много профилей крыльев. На нашем рисунке изображены наиболее типичные. Линия АБ, соединяющая носок и хвостик профиля, называется его хордой.

Вид крыла сверху тоже бывает различным, но чаще конструкторы применяют только три формы: прямоугольную, трапециевидную и стреловидную (рис. 14, б). Концы прямоугольных и трапециевидных крыльев обычно закругляются.

При выборе формы крыла и его профиля конструктор руководствуется их аэродинамической выгодностью. Крыло работает выгодно, когда оно развивает большую подъемную силу, но дает малое лобовое сопротивление.
