76.2-мм танковые пушки образца 1940 и 1941 годов устанавливались в башне танка Т-34 для решения следующих задач:

1) уничтожение танков и других мотомеханизированных средств противника;

2) подавление и уничтожение артиллерии противника;

3) разрушение амбразур долговременных и деревоземляных огневых точек;

4) уничтожение огневых пехотных средств и живой силы противника.

Подъемный механизм крепился на левой щеке башни, а его сектор — к люльке. Вертикальное наведение пушки от -5° 30 минут до +26° 48 минут.

Горизонтальное наведение пушки осуществлялось вращением башни танка. Поворотный механизм находился в башне, слева от сиденья наводчика.

Скорострельность орудия на полигонном станке до 25 выстр./мин достигалась клиновым полуавтоматическим затвором, у которого автоматически открывался затвор, выбрасывалась гильза после выстрела и закрывался затвор при заряжании. В условиях закрытой башни скорострельность достигала 5–6 выстр./мин.

Все танковые пушки СССР тех лет не имели эжекционных устройств, и загазованность в башнях при частой стрельбе была крайне велика.

На походе качающаяся часть пушки крепилась стопором, который заходил в гнездо в нижней части правого цапфенного прилива.

76-мм танковую пушку образца 1940 года дважды модернизировали. Первая модернизация улучшила конструкции затвора и полуавтоматики с копирным устройством. Были изменены спусковые механизмы (ручной и ножной), тормоз отката и прибор для определения количества жидкости в накатнике. Ствол остался прежним (со свободной трубой).

Вторая модернизация: вместо ствола со свободной трубой применен ствол-моноблок с казенником, соединявшимся с трубой посредством муфты. Затвор, спусковой механизм и противооткатные устройства остались такими же, как и при первой модернизации.

Вертикальное наведение осуществлялось вручную, а горизонтальное — от электродвигателя.

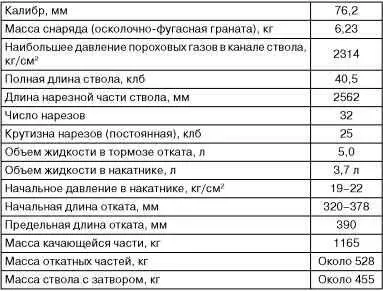

Данные 76,2-м модернизированных танковых пушек образца 1940 и 1941 годов с клиновым полуавтоматическим затвором

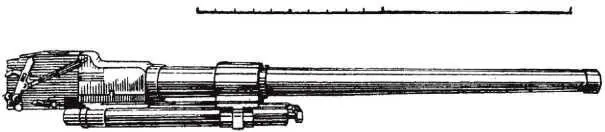

76,2-мм модернизированная танковая пушка образца 1940 года. Рисунок выполнен И. И. Черниковым.

Для стрельбы из 76-мм танковых пушек применялись унитарные патроны от дивизионных пушек образца 1902/30 и 1939 года:

1) унитарный патрон с осколочно-фугасной дальнобойной гранатой (стальной и сталистого чугуна) с взрывателем КТМ-1;

2) унитарный патрон с фугасной гранатой старого русского образца со взрывателями КТ-3, КТМ-3 или ЗГТ;

3) унитарный патрон с бронебойно-трассирующим снарядом и взрывателем МД-5;

4) унитарный патрон с пулевой шрапнелью, 22-секундной дистанционной трубкой и трубкой Т-3;

5) унитарный патрон со стержневой шрапнелью и трубкой Т-ЗУГ. На гильзе унитарного патрона имелся индекс УШ-Р-2-354.

Осколочно-фугасные и фугасные гранаты предназначались для поражения живой силы, артиллерии и огневых средств противника, а также для разрушения легких полевых сооружений.

Бронебойные снаряды предназначались для поражения танков, бронемашин и бронепоездов.

Шрапнель применялась для поражения открыто расположенных живых целей. Кроме того, стержневая шрапнель с трубкой Т-ЗУГ применялась для стрельбы по легкобронированным танкам и бронемашинам.

Наиболее эффективная дистанция для поражения целей с толщиной брони до 30 мм — 500 м. Трубка при этом устанавливалась на «УД».

К началу Великой Отечественной войны самыми массовыми пулеметами РККА были 7,62-мм ручной пулемет образца 1927 года, или ДП (Дегтярева пехотный), и созданный на его основе авиационный — ДА и танковый — ДТ.

Авиационный пулемет ДА вскоре сошел со сцены, так как даже в спаренном варианте (ДА-2) не обладал нужной скорострельностью, но во время войны оставался на некоторых типах тихоходных самолетов.

От большинства ручных пулеметов своего времени ДП выгодно отличался большой емкостью магазина и достаточно высокой надежностью, что признавали и противники.

Финны, широко применяя захваченные ими ДП и ДТ, поставили у себя производство магазинов к ним. Вермахт передавал трофейные ДП иностранным формированиям вроде казачьего легиона.
