Иван Черников - Бронекатера Сталина

В январе 1940 года завод наконец-то выпустил долгожданную морскую установку с пушкой Л-11 (угол возвышения +70°). В сентябре МУ испытывали на одном из бронекатеров Дунайской военной флотилии, но на вооружение не приняли.

В 1941 году постройку бронекатеров проекта 1124 вели: завод № 340 в Зеленодольске, № 264 в Сталинграде, № 363 и Ижорский под Ленинградом. В июле 1941 года началась эвакуация КБ Кировского завода на Челябинский тракторный завод (ЧТЗ). Работы по установкам МУ прекратились.

В январе 1941 года промышленность поставила 172 бронекатера проектов 40, 1124 и 1125, но из-за отсутствия установки МУ к началу Великой Отечественной войны 101 корабль не вошел встрой. Их хотели даже вооружить башнями с трофейных чешских танков. Поэтому РККФ пришлось устанавливать на катера 76,2-мм пушки Лендера образца 1915 года.

И лишь в конце 1942 года на бронекатера проекта 1124 стали поступать башни Т-34 с пушками Ф-34.

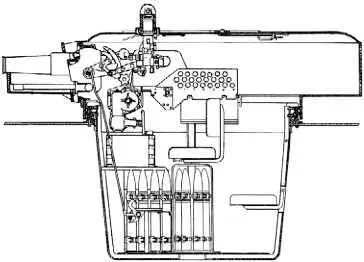

Продольный разрез 76,2-мм башни Т-28 первой модификации, горизонтальное и вертикальное наведение ручное. Такие башни устанавливались на бронекатерах Амурской флотилии. Рисунок выполнен И. И. Черниковым.

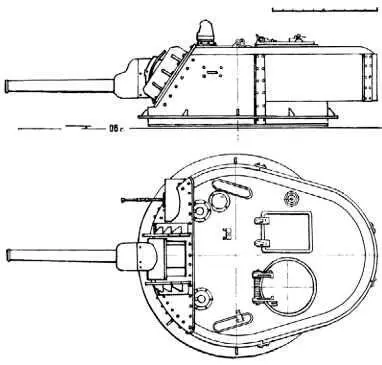

Вид сбоку и сверху башни МУ с 76,2-мм пушкой Л-11. Являлась модификацией башни Т-28, лобовая плита которой наклонена под углом 20°, а по периметру комингса установлен присущий корабельным башням мамеринец. Реконструкция И. И. Черникова.

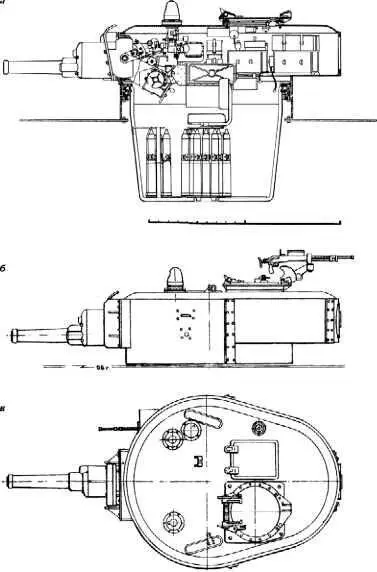

Продольный разрез (а), вид сбоку (б) и сверху (в) башни Т-28 с 76,2-мм пушкой Л-10. Две такие башни стояли на бронекатере № 32 Онежского отряда кораблей. 1942 год. Рисунки выполнены И. И. Черниковым.

Техническое задание на первую зенитную пушку России (76,2/30 мм) разработал в 1912 году капитан В.В. Терновский, а проект — инженер Путиловского завода Ф.Ф. Лендер. Для увеличения скорострельности специальный механизм при откате ствола автоматически открывал клиновой затвор и выбрасывал гильзу, а после вкладывания в казенник очередного снаряда закрывал затвор, взводя ударник. Орудие монтировалось на тумбе с круговым обстрелом. Подъемный механизм обеспечивал угол возвышения до 65°. Масса установки 1,3 т. Боеприпасы — шрапнельные снаряды, дававшие при разрыве облако осколков диаметром 500 м.

Компактная пушка, принятая на вооружение в 1914 году, устанавливалась на специальных повозках, грузовиках, железнодорожных платформах и на палубах кораблей. Всего до 1918 года Путиловский завод изготовил 148 таких орудий.

Модернизированные пушки Лендера с увеличенными углом возвышения ствола до 75° и начальной скоростью снаряда до 588 м/с производились до 1928 года, когда их вновь усовершенствовали, удлинив ствол на 20 калибров (система 9К). С вооружения сняты после Великой Отечественной войны.

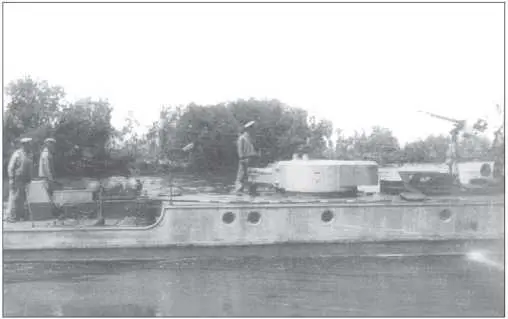

Бронекатер проекта 1124 Амурской военной флотилии, вооруженный артиллерийскими башенными установками танка Т-28.

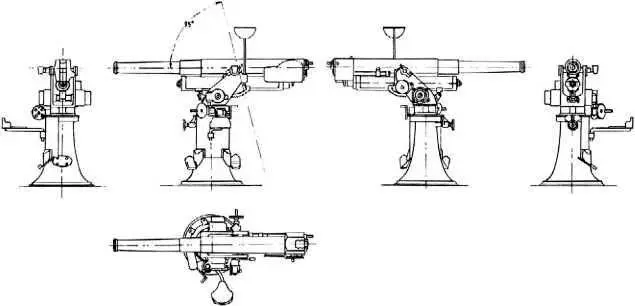

76,2 зенитная пушка Лендлера. Реконструкция И. И. Черникова.

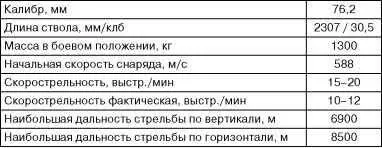

Тактико-технические данные 76,2-мм зенитной пушки Лендера образца 1914/1915 годов

Серийное производство знаменитого танка Т-34 с 76-мм пушкой Л-11 образца 1939 года началось в Харькове 31 марта 1940 года на заводе № 183. В тесной башне, сваренной из катаных броневых плит (угол наклона к вертикали боковых и задних стенок 30°, один люк в крыше), ютились заряжающий и наводчик, он же — командир танка. Внутреннюю связь имели лишь два члена экипажа из четырех — командир и механик- водитель.

Обычно этот танк за элегантные формы и высокую скорость любовно называли «ласточкой», но правильнее его сравнивать с подслеповатым и глухим вепрем, несущимся мимо тактически грамотного и хорошо осведомленного охотника. Широкое применение противником авиации, связи и 88-мм зенитных пушек в качестве противотанковых умаляло бесспорные преимущества Т-34 в мощном противоснарядном бронировании и вооружении.
