12,7-мм пулемет ДШК на тумбе. Рисунок выполнен И. И. Черниковым.

В 1939 году в Отделе главного конструктора завода № 2 была спроектирована 12,7- мм спаренная башенная установка инженера И.С. Лещинского ДШКМ-2Б, которая с 1941 года устанавливалась на бронекатерах и предназначалась для стрельбы по живой силе, самолетам, легкобронированным морским и береговым целям.

Установка обеспечивала круговой обстрел по горизонтали и по вертикали в пределах от -10° до +85°.

Питание пулеметов двустороннее, из магазина с металлической лентой на 30 патронов. Для обеспечения начала стрельбы пулеметов в 10 магазинах имелся запас на 300 патронов.

ДШКМ-2Б снабжалась оптическим прицелом ШБ-К и кольцевым ракурсным прицелом, используемым в зависимости от обстановки.

Корпус башни в форме усеченного конуса, выполненный из 10-мм брони, защищал прислугу и материальную часть от пуль, мелких осколков снарядов и бомб.

В боекомплект установки входили патроны с бронебойными, бронебойно-зажигательными, бронебойно-зажигательно-трассирующими и зажигательными пулями.

Башня управлялась одним человеком — наводчиком, который являлся и заряжающим. По боевому расписанию к обслуживанию привлекался один подносчик.

Наводку по горизонту и по вертикали осуществлял вручную один человек.

Сварная корабельная башня ДШКМ-2Б для двух 12,7-мм пулеметов ДШК. Рисунок выполнен И. И. Черниковым.

Характеристики 12,7-мм пулемета ДШК

Характеристики 12,7-мм башенной установки ДШКМ-2Б

В феврале 1943 года ЦКБ-19 разработало проект установки ДШКМ-2БУ, которая являлась модернизацией ДШКМ-2Б. При этом вращающуюся часть изменили с усеченного конуса на шестигранную сварную башенку. Первые образцы переданы в эксплуатацию в августе 1943 года.

ДШКМ-2БУ обеспечивала круговой обстрел по горизонтали и обстрел по вертикали в пределах от -5° до +82°.

Наводка установки как по горизонту, так и по вертикали осуществлялась вручную одним человеком.

Общие данные пулемета ДШК не изменились, но емкость магазина конструкции ОКБ-16 возросла до 50 патронов, а масса — до 8 кг.

Установка снабжалась оптическим прицелом ШБ-К и кольцевым ракурсным прицелом, использовавшимися в зависимости от обстановки.

Корпус башни защищал обслуживающий личный состав и материальную часть от пуль и мелких осколков снарядов и бомб.

В боекомплект входили патроны с бронебойными, бронебойно-зажигательными, бронебойно-зажигательно-трассирующими и зажигательными пулями.

Установку обслуживал один человек — наводчик, он же — заряжающий. По боевому расписанию к обслуживанию приписывался один подносчик.

Данные установки ДШКМ-2БУ

Турельная 12,7-мм установка МТУ-2 открытого типа обеспечивала круговой обстрел по горизонтали и по вертикали в пределах от -5° до +82°, наводка производилась стрелком вручную. Емкость магазина 50 патронов.

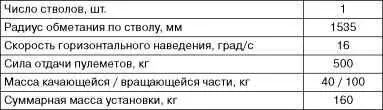

Характеристики 12,7-мм турельной установки МТУ-2

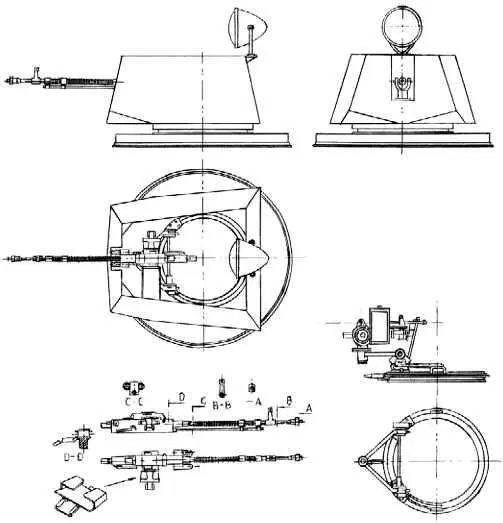

Общее расположение турельной установки МТУ-2 и элементы ее конструкции с 12,7-мм пулеметом ДШК выпуска 1944 года. Рисунки выполнены И. И. Черниковым. Публикуются впервые.

Морской 37-мм зенитный автомат 70-К, как версия армейского 61-К, создан в 1938 году и принят на вооружение в 1940 году. Эти надежные и неприхотливые пушки стали основными автоматическими артустановками ВМФ, всего в 1942–1955 годах их произведено 3113 шт.
