На вооружении зарубежных армий также были бронеавтомобили на железнодорожном ходу. Так, на Восточном фронте в годы Второй мировой войны немецкие полевые войска и части СС использовали в варианте бронедрезины броневик Pz. Spflh 204 (f).

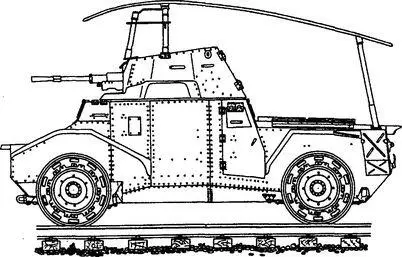

Pz. Spdh 204 (f) в варианте бронедрезины.

Это известный французский бронеавтомобиль «АМД Панар» образца 1935 года. После поражения Франции многие из них достались немцам, которые очень активно использовали трофейные «панары», получившие в вермахте обозначение Pz. Spflh 204 (f). Более 200 машин поступило на вооружение германской армии, из них 43 были переделаны в бронедрезины.

«Панары», переделанные в бронедрезины, имели классическую компоновку. Водитель размещался впереди и вел наблюдение за дорогой через смотровые щели. За отделением управления находилось боевое, с башней, в которой были установлены 13,2-мм и 7,5-мм пулеметы. Кормовая часть машины была разделена на четыре части. В центре находился радиатор с вентилятором, сзади — два бензобака емкостью 118 и 23 л, располагавшиеся один за другим. Перед радиатором были установлены двигатель (справа) и второе, место водителя (слева). Глушитель, закрепленный вертикально внутри брони, немного выступал с правой стороны. Посадка экипажа из пяти человек осуществлялась через две двери в центральной части корпуса: впереди — справа и сзади — слева.

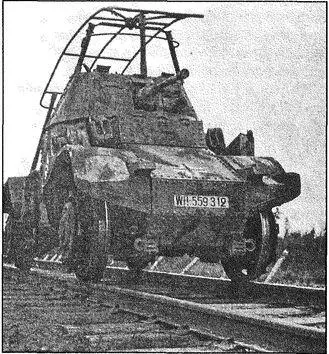

Бронеавтомобиль немецких войск «Panhard», способный передвигаться по железной дороге.

В 1930-е годы новое развитие получили российские артиллерийские установки. Инициатором возобновления их строительства был уже упоминавшийся инженер А. Г. Дукельский. Еще в 1923 году оставшиеся в Петрограде на Металлическом заводе конструкторы под его руководством разработали проект размещения 356-мм станков в открытых, береговых установках. Проект был одобрен, как и ряд других, Артиллерийским комитетом Главного артиллерийского управления, однако из-за экономических трудностей осуществить их не было возможностей. Стремясь сохранить коллектив конструкторов, создавших в конце Первой мировой войны один из лучших образцов корабельных и береговых установок, А. Г. Дукельский в январе 1927 года предложил установить 356/52-мм орудия от недостроенных линейных крейсеров типа «Измаил» на железнодорожные транспортеры. Многим это предложение казалось очень смелым, и кроме того, не было ясности — какие задачи могла решать такая установка.

Поэтому Главное артиллерийское управление определенного решения об установке 356/52-мм орудий на транспортеры не принимало. И лишь после того, когда в середине 1930 года Дукельский выступил в Артиллерийском научно-исследовательском морском институте с докладом и на основе расчетов обосновал возможность размещения 356-мм орудия на железнодорожном транспорте, отношение к его проекту изменилось.

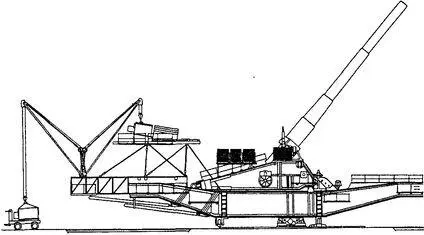

Транспортер ТМ-1-14 при стрельбе с бетонного покрытия.

В мае 1931 года был выдан заказ на изготовление четырех железнодорожных артиллерийских установок ТМ-1-14 (1 означает номер установки, 14 — калибр в дюймах). Центральное конструкторское бюро судостроения № 3, возглавляемое Дукельским, при разработке этой установки в основу положило американский транспортер образца 1920 года. ТМ-1-14 предназначался для борьбы с линейными кораблями противника. Как и американский прототип, он решал эту задачу с помощью бетонных оснований, обеспечивающих круговой обстрел. Но также он мог использоваться и на сухопутном фронте.

Вслед за ТМ-1-14, в 1932 году, КБ А. Г. Дукельского приступило к разработке проекта 305/40-мм железнодорожных установок ТМ-2-12, производство которых затем осуществлял Николаевский государственный завод имени А. Марти. Следующим было проектирование 305/52-мм установок ТМ-3-12, который был утвержден в октябре 1936 года. Их выпуск также осуществляли на заводе им. А. Марти.

Транспортер ТМ-1-14 на огневой позиции.

Установки ТМ-1-14, ТМ-2-12 и ТМ-3-12 были устроены в принципе одинаково. Основные механизмы транспортера располагались на главной балке, которая через так называемые балансиры опиралась на тележки, проектирование которых вызвало особые трудности из-за ограниченных размеров по высоте (не более 1250 мм) и длине (расстояние между осями не более 1500 мм). При этом к расчетной статической нагрузке на ось, составлявшей 22,5 т, при выстреле добавлялось по 8 т на оси задних тележек. В результате исследования различных вариантов были определены три типа тележек. Две из них — четырехосные, моторные располагались по концам транспортера, одна шестиосная (средняя) — в передней части и одна четырехосная (средняя) — в задней части. Таким образом, каждый балансир опирался на две тележки с общим количеством осей 18.
