Шрапнельные пули изготавливаются из свинца, а для увеличения твердости пуль к свинцу прибавляют сурьму.

Перед заряжанием орудия шрапнелью дистанционная трубка устанавливается на требуемую дальность. В результате этого через определенный промежуток времени, в течение которого снаряд пройдет требуемое расстояние, огонь из дистанционной трубки передается через центральную трубку вышибному заряду шрапнели. Расширяющиеся газы вышибного заряда толкают диафрагму, а последняя — центральную трубку. Под действием все возрастающего давления диафрагмы на центральную трубку происходит отрыв головки от стакана и пули выталкиваются вперед с некоторой добавочной скоростью. Пули разлетаются конусом и поражают цели. При разрыве шрапнели стакан, как правило, остается целым; это обеспечивает направленность полета пуль.

Если дистанционная трубка шрапнели установлена на «картечь», то в этом случае шрапнель разрывается в 10–15 метрах от орудия и осыпает пулями значительную площадь. Стрельба на картечь применяется при самообороне, то есть тогда, когда противник находится совсем близко, например, когда пехота противника атакует орудие.

В полевой артиллерии для самообороны используется специальный снаряд — картечь (рис. 45).

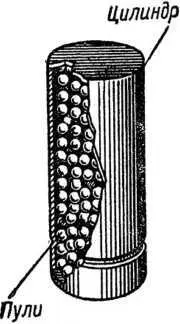

Рис. 45. Картечь .

При этом необходимо иметь в виду, что применять картечь для орудий с дульным тормозом нельзя. Картечь представляет собой наполненный сферическими пулями цилиндр из жести, картона или пластмассы. При выстреле оболочка картечи под давлением пуль разворачивается в канале ствола и пули вылетают из канала снопом. Картечь предназначается для поражения открытых живых целей на расстоянии до 400–500 метров от орудия в зависимости от его калибра.

Для поджога деревянных строений, сухого леса и других объектов в районе расположения противника применяются специальные зажигательные снаряды. Устройство этих снарядов аналогично устройству шрапнели, только вместо пуль в него помещают сегменты, наполненные зажигательным составом. При горении этого состава развивается очень высокая температура, доходящая до 2500–3000 градусов.

Для освещения местности ночью в районе расположения противника применяются осветительные снаряды. Действие осветительного снаряда рассчитано на получение разрыва в воздухе на высоте около 300 метров. При этой высоте осветительная звездка освещает площадь диаметром до километра в течение 50–60 секунд. При освещении местности осветительными снарядами можно вести наблюдение на дальности 5–6 километров.

Кроме перечисленных нами снарядов, в артиллерии применяются агитационные, дымовые и другие вспомогательные снаряды.

В разделе, где дается описание устройства снарядов, часто упоминались слова: головной взрыватель, донный взрыватель, дистанционная трубка. Что же это за механизмы, без которых не может действовать ни один снаряд (кроме подкалиберного)?

По способу действия взрыватели и трубки подразделяются на ударные и дистанционные, а по месту их расположения — на головные и донные.

Если вы возьмете современный ударный взрыватель, то на его головной части увидите кран, по бокам которого нанесены две риски с буквами «О» и «З». Из описания действия снарядов вам уже известно, что имеется осколочное и фугасное действие снарядов у цели. Для получения того или иного действия снаряда у цели нам необходимо регулировать момент взрыва снаряда по отношению к моменту его встречи с преградой. Это и достигается путем различных установок взрывателя.

При установке взрывателя на мгновенное действие взрыв снаряда происходит менее чем через 0,001 секунды после встречи его с преградой. Взрыв происходит раньше чем снаряд углубится в преграду, поэтому глубина получившейся воронки незначительна по сравнению с ее диаметром. В результате этого получается максимальное осколочное действие.

Необходимо указать, что взрыватели, дающие осколочное действие, могут быть только головными.

При установке взрывателя на фугасное, или, как еще говорят, на инерционное, действие взрыв снаряда происходит через 0,005 секунды и более после удара его о преграду. В этом случае снаряд до момента взрыва успевает несколько углубиться в преграду.

Увеличение фугасного действия снаряда достигается путем большего углубления его в преграду до момента взрыва. Последнее обеспечивается тем, что на пути луча огня, который вызывает взрыв, помещается пороховой замедлитель. Такая установка взрывателя называется замедленной.
